全封閉振動平臺 電機內置式震動平臺震動平臺的振動機構主要由若干臺振動電機、傳動板構成，振動電機的數量一般為偶數，如：4、6、8、10等，振動電機的型號決定了三維振動平臺的主要技術參數。
3、振動平臺的減震機構主要由減震彈簧組成，共分為橡膠彈簧、復合彈簧、空氣彈簧等幾種。
振動平臺特點:
1、大功率、大臺面；最大功率2.2kw x (4-5)，激振力120KN，可承載砂箱重量12T，最大承載量可設計制造到15T。
2、臺面高度可調，適合用于流水線上使用。
3、三維振動，可獨立控制，適用于復雜型腔鑄件。
4、無級變速，造型過程中，在不傷害模型的前提下，可獲得最佳緊實效果。
5、自鎖緊功能，可保證在生產線準確定位。

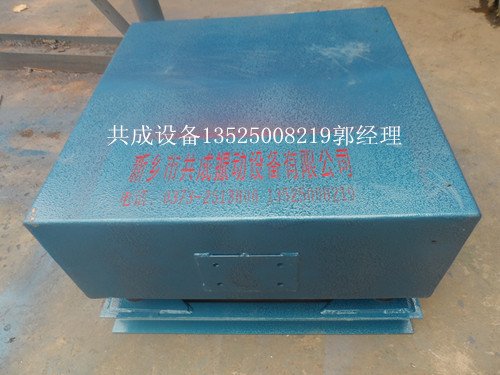

振動電機內置式振動平臺
振動平臺的安裝與調整:
1.該機進行安裝時，基礎接觸面要水平，不超過±0.15。
2.地角基礎螺栓擰緊，不得有松動現象。
3.檢查電機固定螺絲和平臺緊固螺絲，均不得松動。
4.待檢查安裝無誤時，可進行空載試車，在空載試車無異常的情況下，進行負載作業。
5.若需調整振幅，可先通過變頻器調節，降低頻率增大振幅，升高頻率減振幅，也可通過機械式調整，打開電機防護罩將每一端的外偏心塊鎖緊螺絲松開，調整外偏心塊和內偏心塊之間夾角來改變激振力大小從而調整到需要的工作振幅。（振動電機和變頻器詳細見各自使用說明書）
6.振動電機工作的運轉方向，立式裝為同向運轉；臥式裝為同步反向運轉。
7.在振動電機調整好后，要裝好防護罩，確保安全。
8.要定期檢查各個部分的緊固螺絲，檢查帶負荷的箱體與臺面的緊固情況，以免造成二次振動損壞臺面。
振動平臺技術參數：
| 型 號 | 面積（m2） | 功率（Kw） | 振幅 | 重量（Kg） |
| ZDP-500＊500 | 0.25 | 2＊0.25 | 2-5 | 300 |
| ZDP-1000＊1000 | 1 | 2＊0.4 | 2-5 | 600 |
| ZDP-1200＊1200 | 1.44 | 2＊3 | 2-5 | 1600 |
| ZDP-1500＊1500 | 2.25 | 2＊3 | 2-5 | 2600 |
| ZDP-3000＊3000 | 9 | 6＊1.5 | 2-5 |
3200 |
