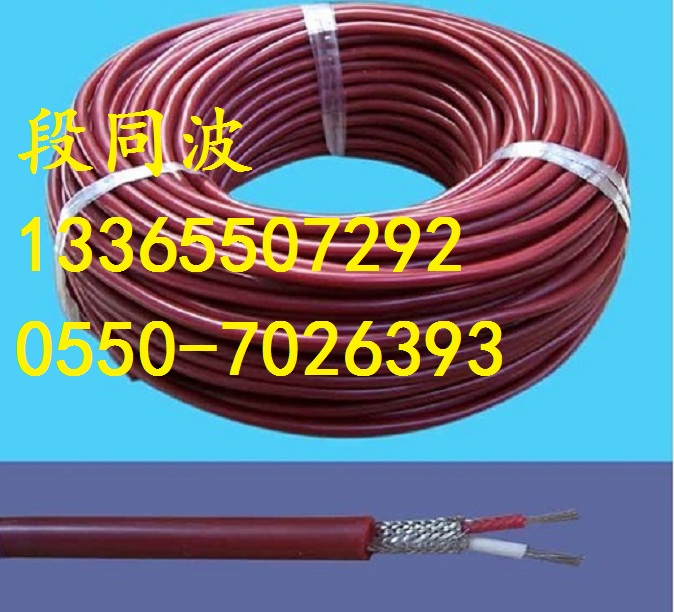

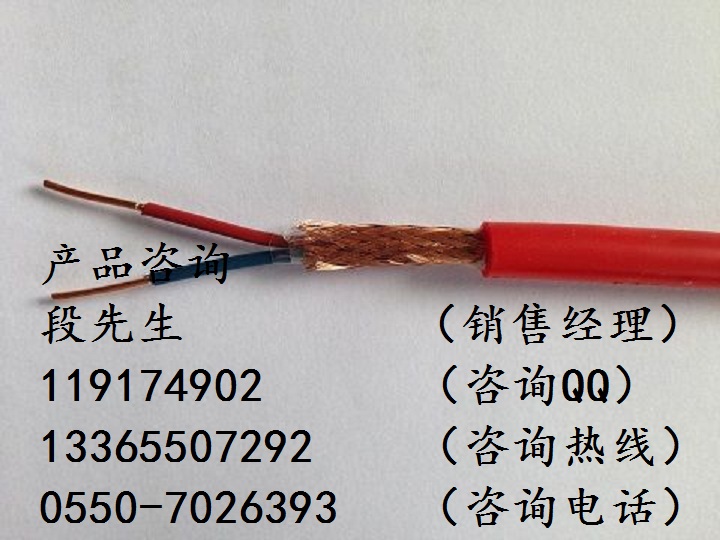

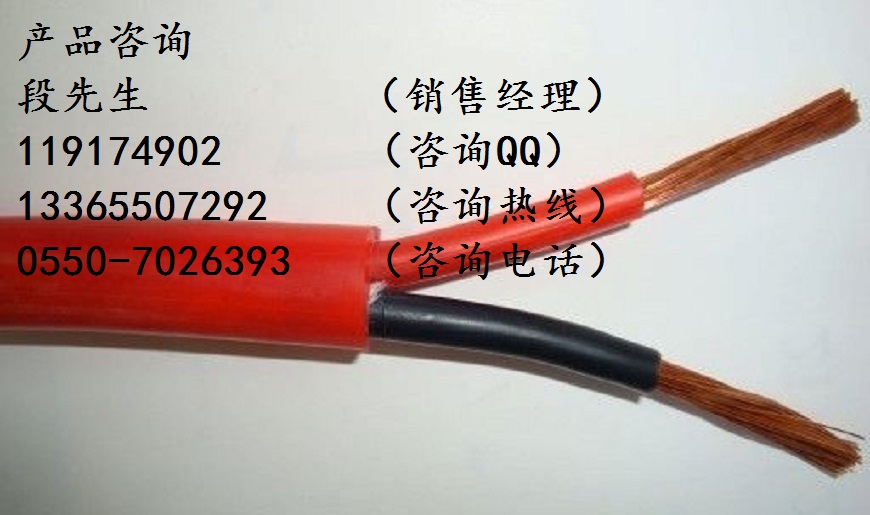

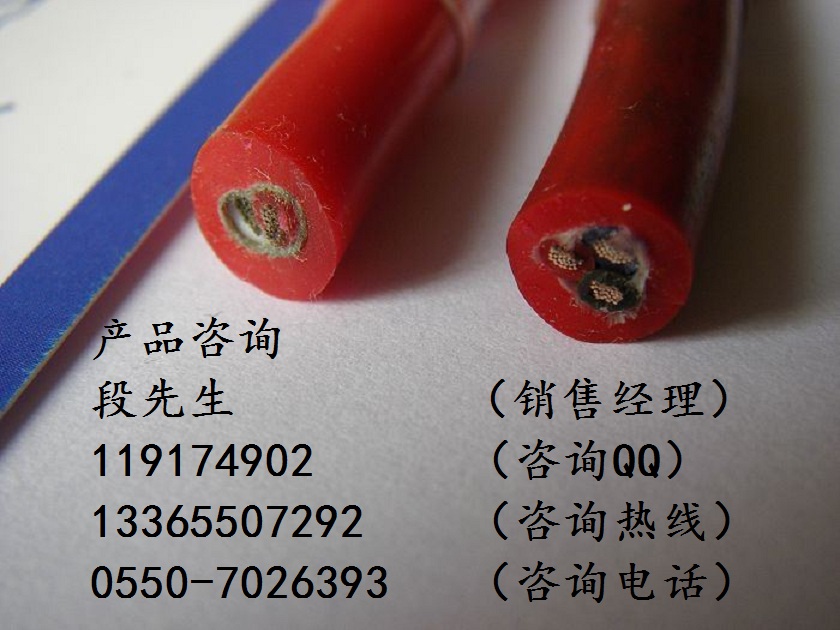

ZR-KHFGR-2*1.5阻燃硅橡膠控制電纜
一.用途
電纜適用于交流額定電壓450/750V及以下要求耐高溫、低溫、耐老化、阻燃等各種惡劣環境中作控制、監控回路、電氣儀表連接和自動化系統的信號傳輸。廣泛應用于發電、石油、化工、冶金、鋼鐵等行業。
二.執行標準：企業標準。
三.使用特性
四.型號及名稱
型
號
名
稱
使用范圍
ZR-KHFV
氟塑料絕緣阻燃105℃聚氯乙烯護套控制電纜
敷設在室內、電纜溝、管道固定場合
ZR-KHFVP
氟塑料絕緣阻燃105℃聚氯乙烯護套銅絲編織屏蔽控制電纜
ZR-KHFVP2
氟塑料絕緣阻燃105℃聚氯乙烯護套銅帶屏蔽控制電纜
ZR-KHFV22
氟塑料絕緣阻燃105℃聚氯乙烯護套鋼帶鎧裝控制電纜
敷設在室內、電纜溝、管道、直埋等能承受較大機械外力固定場合
ZR-KHFVP22
氟塑料絕緣阻燃105℃聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜
ZR-KHFVP2-22
氟塑料絕緣阻燃105℃聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
ZR-KHFVR
氟塑料絕緣阻燃105℃聚氯乙烯護套軟控制電纜
或敷設在室內移動要求柔軟等場合
ZR-KHFVRP
氟塑料絕緣阻燃105℃聚氯乙烯護套編織屏蔽軟控制電纜
五.技術參數
標稱截面 mm2
0.5
0.75
1.0
1.5
2.5
4
6
20℃時導體電阻不大于Ω/km
A、B類
36.0
24.5
18.1
12.1
7.41
4.61
3.08
R類
39.0
26.0
19.5
13.3
7.98
4.95
3.30
20℃時絕緣電阻
≥50MΩ?km
交流試驗電壓50Hz
2.5kV/5min不擊穿
阻燃特性
通過GB/T18380.3-2001成束燃燒A類試驗
六.產品主要規格
導體種類
標稱截面 mm2
芯數
0.5
0.75
1.0
1.5
2.5
4
6
導體結構
A
1/0.8
1/0.97
1/1.13
1/1.38
1/1.78
1/2.25
1/2.76
2～61芯
B
7/0.3
7/0.37
7/0.43
7/0.52
7/0.68
7/0.85
7/1.04
R
16/0.20
24/0.20
32/0.20
32/0.25
49/0.25
56/0.30
84/0.30
(2) 使用環境溫度：固定敷設-40～+105℃
(3) 允許彎曲半徑：不小于電纜外徑的6倍，銅帶屏蔽及鎧裝電纜不小于電纜外徑的12倍。
