一、 用途概述

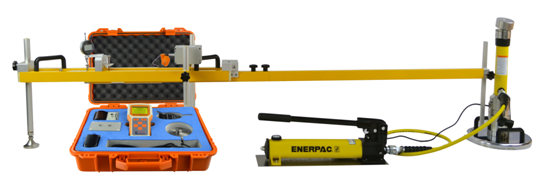

Ev2型靜態變形模量測試儀，用于測定路基在靜荷載作用下的沉陷值，從而評估路基的承載力和變形量。適用于受靜荷載作用的鐵路、公路、機場、城市交通、港口、碼頭及工業與民用建筑的地基施工質量監控檢測。
通過圓形承載板和加載裝置對地面進行第一次加載和卸載后，再進行第二次加載，用測得的承載板下應力σ和與之相對應的承載板中心沉降值S，來計算變形模量Ev2及Ev2/Ev1的值。
適用標準：中華人民共和國行業標準《鐵路工程土木試驗規程》（TB10102-2010）
二、 產品特點
1、采用進口傳感器及部分元器件，測試精度高。
2、液晶中文顯示，在不同的界面下有相應的中文提示：并帶有背光，在各種環境下都有較好的可視度。
3、自動計算Ev1、Ev2及Ev2/Ev1值，并顯示曲線。
4、內置K30測試程序，快速測試地基系數。
5、手持式主機，配藍牙微型打印機，現場直接打印，確保測試結果，準確、客觀。
6、USB傳輸接口，便于與電腦的連接。
|
測試適用范圍 |
適用土壤類型 |
粒徑不大于承載板直徑1/4的各類土和土石混合填料 |
|
測試影響深度 |
0～500mm |
|
|
工作環境 |
溫度 -10℃~40℃ 濕度 ＜90%HR |
|
|
手持主機 |
規格 |
屏幕尺寸：3英寸 體積：100×205×40mm 重量：0.8kg |
|
存儲容量 |
400組測試數據 |
|
|
供電方式 |
大容量鋰電池，工作時間大于18小時 |
|
|
打印機 |
連接方式 |
無線藍牙打印 |
|
傳感器 |
壓力傳感器量程 |
100kN |
|
位移傳感器量程 |
25mm，分辨率0.01mm |
|
|
數據采集裝置 |
承載板 |
直徑：300mm 厚度：25mm 重量：17.5kg |
|
加載裝置 |
液壓泵：壓力100kN 1×120mm，1×160mm，2×60mm |
|
|
沉降量測試裝置 |
三點支撐架(帶有可伸縮、可旋轉杠桿臂，底座可調節)
尺寸： 2320×570×420mm(長X寬X高) |
|
|
包裝規格 |
主機箱 |
材質：工程塑料 體積：470×360×170mm 重量：7.0kg |
|
外包裝箱1 |
材質：鋁合金 體積：1410×510×260mm 重量：72kg |
7、內置大容量可充電鋰電池，持續工作時間8小時
