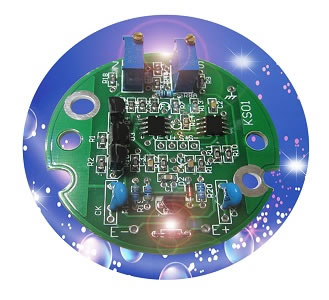

內部芯片（進口）

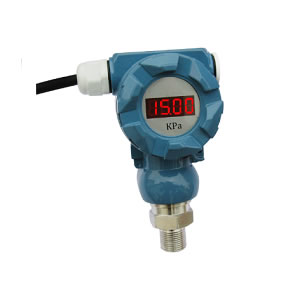

1、2088壓力變送器概述
2088系列擴散硅壓力變送器，采用世界最先進的隔離式擴散硅壓力敏感組件和
高品質的集成電路組裝而成，它具有高品質、低價位、能適應各種工業應用的特
點，是擴散硅精密機械加工+溫度補償+模擬信號處理技術的結晶，主體電路工藝
材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等
惡劣工況的要求，選用不同的過程連接件可對強腐性的介質、高低溫介質、粘稠
介質進行準確測量。2088系列壓力變送器可廣泛應用于石油、化工、鋼鐵、電力
建材、紡織、制藥、食品、氣體、科學實驗和軍工等各個領域，實現對各工藝點
壓力的計量、監視和控制。2088系列壓力變送器，分普通和智能型兩種，普通型
提供標準的直流4-20mA信號輸出， 智能型除可選HART通信之外，也可選RS485
接口，它用簡單的編程軟件調整變送器零點和量程等參數。
2、 2088壓力變送器的主要功能特點及其適用領域
主要功能特點
適用領域
◆ 可實現對氣體、蒸汽、液體壓力的實時監測和控制
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門
◆ 將壓力值轉換成對應的4-20mA、0-10V等電信號輸出，HART可選
◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸
◆ 高清LCD顯示可選，現場可調節
◆ 食品、釀酒、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等
◆ IP67防護、防爆型可選，可滿足不同惡劣工況的要求
◆ 環保、污水處理、水利檢測、機械、建材
◆ 高精度測量，± 0.2%FS可選±0.1%FS
◆ 鐵路交通、造船、科學實驗、軍工、航空航天、智能建筑

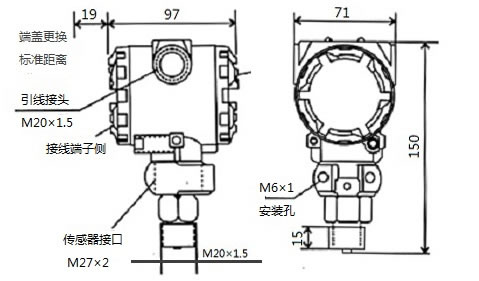

3、尺寸圖及芯片展示
4、2088壓力變送器技術參數
工作方式
額定工作條件
測量原理
擴散多晶硅
工作溫度
-25～80℃
輸入信號
防護等級
IP67
測量變量
表壓或絕壓
環境溫度影響
0.15%FS/10K
測量范圍
a. 非隔離式 0～500Pa 至0～3kPa
防爆等級
a. 本安型iaⅡCT6 僅限防爆型產品
b. 隔離式 0～3kPa 至0～60MPa 特殊100MPa
b. 隔爆型dⅡBT4 僅限防爆型產品
輸出信號
過壓極限
標定壓力值的2 倍
二線制
4～20mA
壓力接口
M20×1.5 G1/2 M12等
三線制
0～5V、0～10V、1～5V
主體接液材質
316L不銹鋼
負載電阻
0～750Ω（一般采用250Ω）
外磁場強度
≤400A/m
測量精度
± 0.2%FS可選±0.1%FS
電纜接口
M20×1.5 螺紋
被測介質
液體、氣體、蒸汽
供電電壓
12～36VDC（一般24VDC）
5、2088壓力變送器技術選型
2088GP
壓力變送器（測量表壓）
2088AP
絕壓變送器（測量真空）
代碼
量程
單位
代碼舉例
可選范圍
9K＿
橫線上填量程
KPa
需800Pa量程 代碼應為9K0.8
500Pa～100MPa
9M＿
橫線上填量程
MPa
需25MPa量程 代碼應為9M25
500Pa～100MPa
代碼
信號類型
A
輸出信號4～20mA
B
輸出信號1～5V
C
輸出信號0～5V
D
輸出信號0～10V
E
輸出信號1～10V
代碼
過程連接方式外螺紋 （法蘭連接可特殊訂貨）
80
M20×1.5
90
G1/2
99
定制各螺紋接口：NPT1/2 M12×1 G1/4等
代碼
顯示表頭選項 （指針刻度顯示可特殊訂貨）
B
普通型（不帶顯示表頭）
C
帶LCD表頭（液晶顯示）
E
帶LED表頭（數碼顯示）
代碼
產品等級
1
普通型
2
高溫型（120℃）僅限M20×1.5連接螺紋
3
高溫型（185℃）僅限M20×1.5連接螺紋
4
隔爆型
5
本安型
2088GP
9K70
A
80
B
1
選型舉例
