易事特EA901HUPS不間斷電源 外接電池組

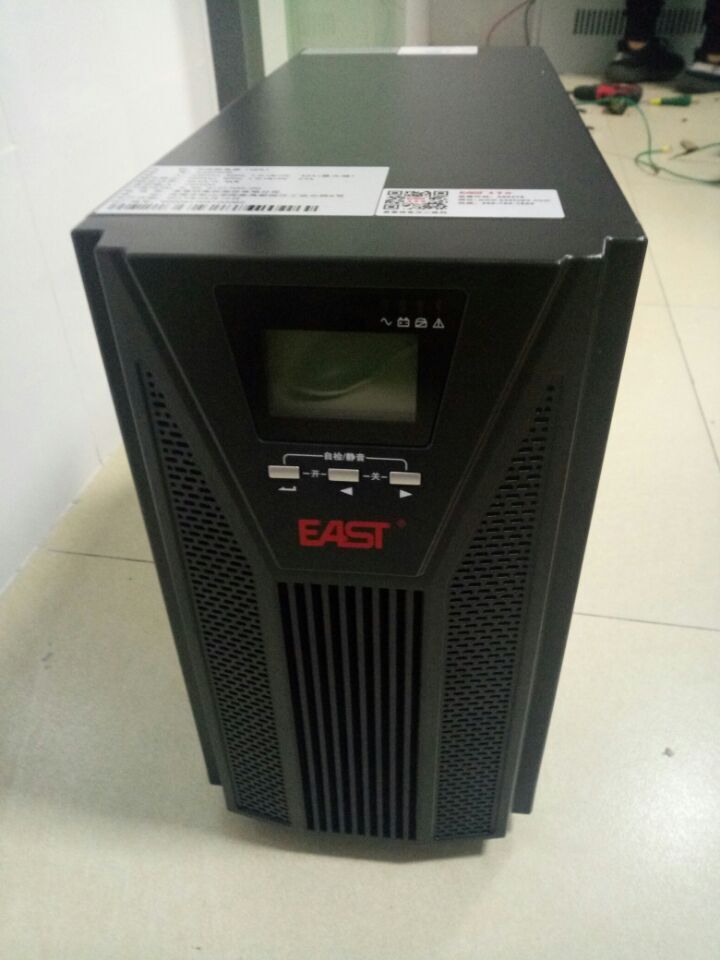

產品名稱:第二代智能高頻UPS EA900
第二代EA900系列1KVA~10KVA UPS是易事特公司集研發成果和應用驚訝，設計、制造的新一代通用型UPS電源，采用DSP數字化控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化。同時為了全方位滿足用戶的個性化需求，而針對國內外中小企事業單位以及小型供電環境需求而專門推出的高端小功率在線式UPS電源產品，可為用戶的部門級服務器、小型局域網、工作站、工控機、小型醫療設備，及其他小型精密電子儀器提供高可靠電源保護。防備用電源
應用領域
中小企業數據機房、金融系統小型網點、工作自動化控制系統、局域網絡服務器、通信基站服務器、網吧、商場收銀等
性能特點
采用DSP數字控制技術
1.采用DSP數字控制技術，有效提升了產品性能和系統可靠性，并實現更高功率密度的集成和小型化
功率因數0.8
1.功率因數0.8，適合負載的發展趨勢，實現更強的帶載能力。同時增加ECO功能經濟模式，在此模式下1-3KVA整機效率大于94%，6-10KVA整機效率大于98%，降低UPS的電力損耗，節約用戶的使用成本
有源輸入功率因數校正（PFC）
1.采用數字化控制的有源功率因數校正技術，使輸入功率因數高達0.98以上，以避免對電網環境的污染，達到節能，降低了系統的投資成本的目的
電池模式DC-DC變換器數字化控制
1.1-3KVA UPS采用數字化控制，將原來電池模式DC-DC變換器由模擬控制改為數字化控制，提高了可靠性
綠色環保型
1.本系列產品為綠色環保型產品，符合歐盟環保指令ROHS的各項要求和國家電子信息產品污染控制管理辦法，在產品正常使用情況下，不會對人體及環境造成危害
寬輸入電壓頻率范圍
1.極寬輸入電壓和頻率范圍，即使在電力環境非常惡劣的偏遠地區也能正常供電，減少電池放電次數，提高了電池的使用壽命
完善的保護措施
1.集交流輸入過、欠壓保護，輸出過載、短路保護，逆變器過熱保護、IGBT過流保護、電池欠壓預警保護和電池過充電保護等多功能保護于一體，極大地保證了系統運行的穩定性和可靠性
2.具有旁路功能，當輸出過載或UPS發生故障時，可無間斷地轉到旁路工作狀態由市電繼續向負載供電，并提供報警信息
3.具有輸入零火線偵測功能，可避免UPS市電輸入零火線接反
面板設定功能
型號
EA901H/EA901S
EA902H/EA902S
EA903H/EA903S
EA906H/EA906A
EA9010H/EA9010S
標稱容量
1KVA
2KVA
3KVA
6KVA
10KVA
輸入
額定電壓
220Vac
電壓范圍
110Vac~295Vac±5V（半載）；140Vac~295Vac±5V（滿載）
頻率范圍
45Hz~55Hz（50Hz），55Hz~65Hz（60Hz）
相數
單相三線（1Φ+N+PE）
功率因數
≥0.98
≥0.99
頻率范圍
50/60Hz自適應
輸出
額定電壓
208Vac/220Vac/230Vac/340Vac
功率因數
0.8
輸出功率（伏安/瓦特）
1000VA/800W
2000VA/1600W
3000VA/2400W
6000VA/4800W
10000VA/8000W
電壓穩定度
±1%
負載峰值比
3:1
頻率范圍
市電模式：與輸入頻率相同；電池模式：（50/60±0.2）Hz
鎖相速率
≤1Hz/s
總電壓諧波失真度
線性負載滿載時＜3%；非線性負載滿載時＜5%
轉換時間
市電模式到電池模式
0ms
電池模式到市電模式
0ms
市電模式到旁路模式
0ms
旁路模式到市電模式
0ms
ECO模式轉換斷電
≤10ms
整機效率
≥90%
≥92%
ECO≥94%
ECO≥98%
過載能力
105%~150%時30s轉旁路模式，并報警提示；＞150%時300ms轉旁路模式，并報警提示
105%~125%時3min轉旁路模式，并報警提示；125%~150%轉旁路模式，并報警提示
自動恢復功能
有
保護
電力線路浪涌保護
有
DSL/電話/傳真浪涌保護
有（RJ45接口）
電池
標稱直流電壓
24VDC
48VDC
72VDC
192VDC
標機內置電池節數
2
4
6
16
標機內置容量
7AH/12V
7AH/12V
7AH/12V
7AH/12V
9AH/12V
通訊界面
RS232/SNMP
市電異常、斷電、電池容量、遙控UPS開關機、UPS狀態指示燈智能監控功能
面板顯示
LED/LCD
軟件功能
1、電源狀態分析2、定時開關UPS系統3、監看UPS工作4、執行UPS自我診斷5、自動存檔
環境
噪音（dB）
＜50
＜50
溫度
0~40℃
濕度
0~95%（無凝結）
海拔高度
＜2000m（每增加100m功率下降1%）
外形
主機尺寸（w×D×H）mm
144×357×215
190×452×341
262×514×455長機/262×514×735標機
重量長機/標機
6/10
12/20
12.5/24
26.6/66.0
27.0/67.0
1.ECO設定
2.電池EOD點可由面板靈活設置，電池利用率最大化
3.輸出電壓設定208V/220V/230V/240V。
冷啟動和市電啟動功能
1.市電異常狀況可以直接用電池啟動UPS，滿足應急需求
2.無電池狀態可直接采用市電啟動UPS，可作高精度穩壓電源使用
可搭配發電機使用
1.輸入電壓與頻率范圍廣，能有效隔離發電機產生的不良電力，為負載提供潔凈、安全、穩定的電源
零切換
1.雙變換在線式設計，使UPS的輸出為頻率跟蹤、鎖相穩壓、濾除雜訊、不受電網伯丁干擾的純凈正弦波電源，為負載提供更全面保護。市電不穩定時，UPS供電模式的轉換時間為零，有效保證了負載運行的安全性和可靠性。
智能化電池管理
1.采用智能電池管理技術，使用三段式充電，有效的延長電池使用壽命，減少電池維護次數；可定期的對電池進行自檢，即使的發現電池問題
2.設有電池過壓，過沖等保護功能，最大限度保護電池不受損壞
友好的人機界面
1.豐富的UPS信息顯示
2.中英文LCD顯示和LED狀態顯示
50/60Hz電源自適應
1.自動識別并適應50Hz/60Hz電源系統滿足不同電源系統要求
?
