產品概述
電磁流量計（Electromagnetic Flowmeter，簡稱 EMF）是 20 世紀 50～60 年代隨著電子技術的發展而迅
速發展起來的新型流量測量儀表。電磁流量計是應用電磁感應原理，根據導電流體通過外夾磁場時感生的電動勢來測量導電流體流量的一種儀表。
產品特點
★不受流體密度、粘度、溫度、壓力和電導率變化的影響，線性測量原理能實現高精度測量；★測量管內無阻流及活動部件，壓力損失小，因此不會造成額外的能量損失，也不會造成堵塞，節能效果顯著，特別適宜液固兩相流介質，如污水、泥漿、礦漿、紙漿等的測量?！锇惭b要求低，前直管段只要求 5D，后直管段為 2D（D 為所選儀表的內直徑）
★公稱通徑 DN3-DN3000 覆蓋范圍寬，襯里和電極有多種選擇，能滿足測量多種導電流量的要求；
★具有 MODBUS-RS485、HART、GPRS 和 PROFIBUS 等通訊信號輸出（選配）
★轉換器采用 32 位嵌入式微處理器，全數字處理，運算速度快，抗干擾能力強，測量可靠，精確度高，測量范圍度可達 1500:1
★高清晰度背光 LCD 顯示，全漢字菜單操作，使用方便，操作簡單，易學易懂；
★具有電導率測量功能，可以判別傳感器是否空管，具有自檢與自診斷功能；
★內部計算器可分別顯示正向累積流量、反向累積流量及瞬時流量。

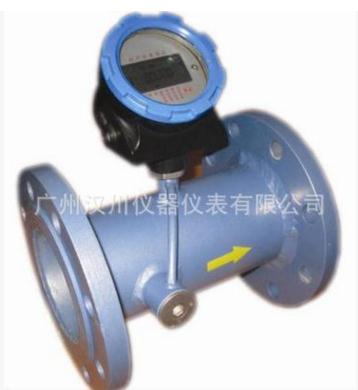

★插入式電磁流量計，安裝簡單，可不斷流現場帶壓開孔，具有絕對的安裝優勢和價格優勢。
主要應用
電磁流量計可用來測量封閉管道中導電流體的體積流量。廣泛應用于石油、化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水測控、造紙、醫藥、食品等工農業生產工藝過程中的流量測量和控制。
使用環境條件
環境溫度：傳感器-25℃～+60℃
相對濕度：5%～95%
工作條件
流量電導率：大于5μS/cm (自來水、原水的電導率約100～5005μS/cm)
流體最高溫度：如下表
|
產品型式 |
過程流體溫度（°C） |
||||||
|
氯丁橡膠CR |
氟硅橡膠FVMQ |
丁晴橡膠NBR |
聚氨酯橡膠PU |
聚四氟乙烯PTFE |
特氟隆 PFA |
聚全氟乙丙烯F46 |
|
|
一體式 |
80 |
150 |
80 |
60 |
80 |
80 |
80 |
|
分體式 |
80 |
150 |
80 |
60 |
100 |
140 |
150 |
產品結構組成和產品形式

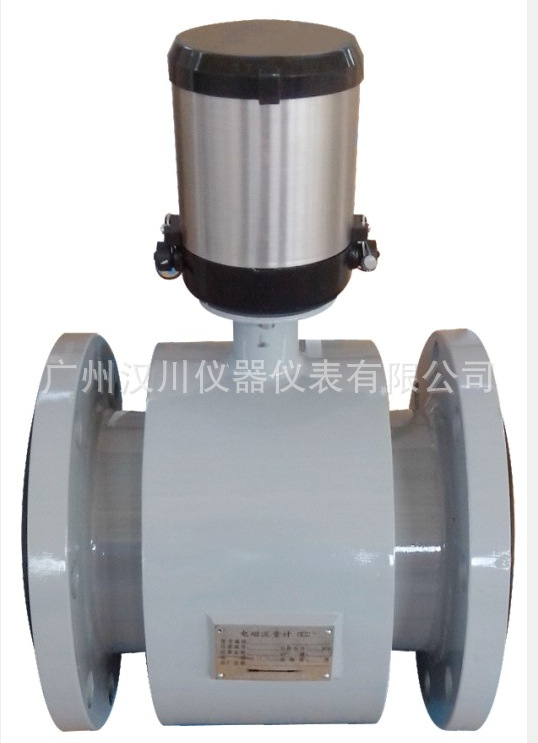

電磁流量計的結構主要由磁路系統，測量導管、電極、外殼和轉換器等部分組成。其中磁路系統、測量導管、電極和外殼組成部分稱為電磁傳感器。
★磁路系統：其作用是產生均勻的直流或交流磁場★測量導管：其作用是讓被測導電性介質通過，為了使磁力線通過測量導管時磁通量不被分流或短路，測量導管必須采用不導磁、低導電率、低熱導率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料等。
★電極：其作用是引出和被測量成正比的感應電勢信號。電極一般采用非導磁的不銹鋼制成，且要求與襯里齊平，以便流體通過時不受阻礙?！镆r里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測量介質，其作用是增加測量導管的耐腐蝕性，防止感應電勢 被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的橡膠、氟塑料、陶瓷等。
★轉換器：由介質流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢 Ex 信號經放大轉換成統一的標準直流信號。
電極材質及適用范圍
|
序號 |
電極材質 |
適用范圍 |
|
1 |
316L |
用于水、污水或無機、有機酸輕微腐蝕性介質的測量。 |
|
2 |
哈氏合金 B（HB） |
對沸點以下一切濃度的鹽酸有良好的耐腐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氧化性酸、堿、非氧化鹽液的腐蝕。 |
|
3 |
哈氏合金 C（HC） |
能耐氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕；也耐氧化性的鹽類如Fe+++、Cu++或含有其它氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕。 |
|
4 |
鈦（Ti） |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硝酸）、有機酸、堿等腐蝕；不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fe+++、Cu++）時，則耐腐蝕性大為降低。 |
|
5 |
鉭（Ta） |
具有優良的耐腐蝕性，和玻璃很相似。除了氫氟酸、發煙硫酸、發煙硝酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸、和硫酸）的腐蝕。在堿中不耐腐蝕。 |
|
6 |
鉑銥合金 |
幾乎適用于所有化學物質，但不適用于王水和銨鹽。 |
|
7 |
碳化鎢 |
耐磨性好，可用于高磨損性質介質的測量，如紙漿、礦漿等。 |
襯里材質、性能及適用范圍
|
序號 |
襯里材質 |
主要性能 |
適用范圍 |
|
1 |
氯丁橡膠（CR） |
1. 耐油、耐溶劑、耐氧化，耐一般酸堿鹽等介質腐蝕。 2. 有極好的彈性、耐磨性，但耐寒性較差。 |
1.0℃～80℃的非強酸、強堿、強氧化性的介質 2.可測污水、泥漿。 |
|
2 |
硅氟橡膠（FVMQ） |
1.耐低溫性能良好，在-55℃下仍能正常工作 2.耐熱性能突出，在 180℃下可長期工作 |
1.0℃～80℃的非強酸、強堿、強氧化性的介質 2.可測污水、泥漿。 |
|
3 |
聚氨酯橡膠（PU） |
1.有極好的耐磨性、彈性。 2.耐酸、堿性較差。 |
1.-25℃～60℃ 2.中性強磨損的礦漿，煤漿泥漿 |
|
4 |
特氟隆（PFA） |
1.疏水性和非粘性好，較強的耐高溫性。 2.有極好的耐腐蝕性，能耐強酸、強堿、有機溶劑和各種鹽溶液。 3.抗負壓能力較好，可內加金屬網，進一步提高耐負壓性能。 4.耐磨性較差。 |
1.-25℃～140℃的非強磨損性介質 2.衛生類介質 |
|
5 |
聚全氟乙丙烯（F46） |
1. 有疏水性和不粘性。 2. 耐腐蝕性僅次于 PFA。 3. 可加金屬網，提高耐負壓性能。 4.耐磨損性較差。 |
1.-25℃～100℃的非強磨損性介質 2.衛生類介質
|
|
6 |
聚四氟乙烯（PTFE） |
1.塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑，不耐三氟化氯、高溫三氟化氧、高流速液氟、液氧、臭氧的腐蝕。 2.耐磨性能差。 3.抗負壓能力差，容易出現襯里變形或斷裂，導致電極泄露。 |
1.-25℃～140℃ 2.濃酸、堿等強腐蝕性介質 3.衛生類介質
|
|
7 |
陶瓷（AL2O3） |
1.高耐磨性，高耐負壓性 2. 長期運行穩定性極好，精確度高 3.優良的耐腐蝕性，可測量混酸、王水 4.優異的耐熱性和抗冷熱沖擊性 |
1.化學工業 2.礦業 3.食品行業 |
注：電磁流量計選型前應充分了解各種電極和襯里的性能，如現場工況復雜請與生產廠家聯系
