CX型轉鼓式粉碎型格柵為渠道式、掛壁式安裝，將輸送介質中的固體物質、懸浮物以及細長纖維等粉碎為小顆粒狀，隨污水一同流走。
適用于中高流量的渠道或泵站安裝使用，切割力強而節省能源。
工作原理
夾帶固體顆粒的污水通過轉鼓式粉碎型格柵，大于8mm的大塊垃圾被轉鼓截留，并被轉送到切割區粉碎成6~12mm的細小顆粒，小于8mm的小塊垃圾被水流裹挾通過轉鼓區，細小顆粒隨污水流向下游后，將不會再對下游設備造成威脅。
基本結構

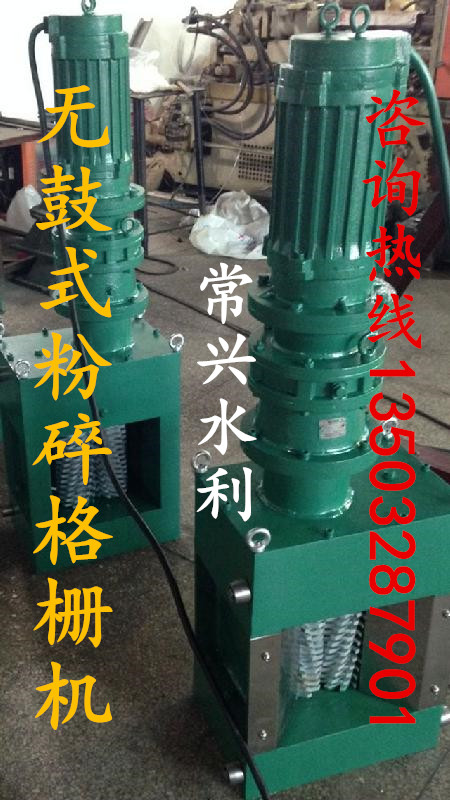

CX型轉鼓式粉碎型格柵主要由驅動裝置、主動軸、從動軸、切削刀片組、立式轉鼓、密封、機體等構成。污水中的固體漂浮物隨污水進入轉鼓區后被旋轉的鼓柵截留并送到切割區，兩組差速轉動的刀片迅速進行軸向和徑向切割，將固體物咬擠切割破碎成細小顆粒。
◇ 電機
特制電機，多種功率可選；
◇ 減速機
擺線針輪減速機，抗負荷沖擊能力強，結構緊湊，安裝維護方便；
◇ 傳動
使用不同的齒輪配置，進行模塊化設計，以滿足特殊應用場合的需求；
◇ 刀片和墊片
進口熱處理合金鋼，表面經過均勻的硬化處理，硬度不小于45~50HRC；
◇ 軸
進口熱處理六角合金鋼，滿足強度要求；
◇ 立式轉鼓
高強度不銹鋼，有軸設計；
◇ 機體
優質碳鋼或不銹鋼、球墨鑄鐵。
性能優點
◇ 安裝簡易靈活
適用于大部分現有的渠道，無需改造；
◇ 雙軸設計
比單軸粉碎機能適應更多種類的固體顆粒；
相互獨立的刀片和墊片安裝在兩個逆向旋轉的軸上，交替重疊，實現螺旋形切割，達到良好的切割效果；
◇ 刀片選擇
根據客戶需求進行各種齒型設計，以適應各種特殊情況需要；
鍍鈦刀片和墊片可選，比普通刀片更耐磨，使用壽命比普通刀片延長2~3倍；
◇ 密封
采用機械式組合密封裝置，無需對密封進行沖洗，無需調整密封填料壓蓋，使用和維修過程中非常方便；
耐高壓，可達6.3kg/cm2；
