一、產品介紹

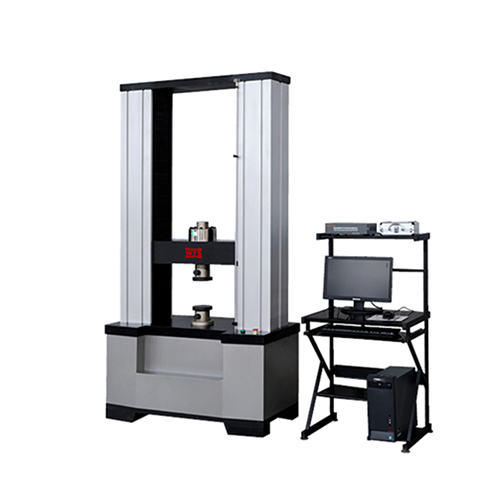

WDW-G系列電子萬能試驗機為雙立罩落地式結構，采用交流伺服電機作為動力源，圓弧同步帶減速，雙滾珠絲杠加載。采用高精度負荷傳感器、旋轉式光電編碼器和電子引伸計分別對試驗力、位移和變形進行測量，通過電子萬能機專用控制器可對三參數進行閉環控制，并且可以實現三種控制方式之間的平滑切換，具有控制精度高，適應性強，長期穩定性好等特點。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。
二 、滿足試驗標準
三、參數
|
型號 |
WDW- 5、10、20、50 E |
WDW-100E |
WDW- 200、300 E |
WDW- 500、600 E |
|
|
最大試驗力（kN） |
5、10、20、50 |
100 |
200、300 |
500、600 |
|
|
試驗力測量范圍 |
1%~100%FS（滿量程） |
||||
|
試驗力示值相對誤差 |
示值的±1%、±0.5% 以內 |
||||
|
力分辨率 |
400000碼，全程不分檔，分辨率不變 |
||||
|
變形測量范圍 |
2%~100%FS |
||||
|
變形示值相對誤差 |
示值的±1%、±0.5% 以內 |
||||
|
變形分辨率 |
4000000碼，全程不分檔，分辨率不變 |
||||
|
試驗力控制速度 |
0.01~50 kN/s |
||||
|
變形控制速度 |
0.002~0.5mm/s |
||||
|
試驗速度范圍 |
0.01~500mm/min |
0.01~300mm/min |
0.01~200mm/min |
||
|
有效拉伸長度 |
不小于650mm |
||||
|
有效試驗寬度 |
430mm |
550mm |
620mm |
620mm |
|
|
電源功率 |
220V、1.0kw |
220V、2kw |
380V、3kw |
380V、4kw |
|
|
主機尺寸 |
795×400×1850 |
990×550×2010 |
1140×650×2300 |
1300×870×2450 |
|
|
重量 |
約400kg |
約700kg |
約1500kg |
約2500kg |
|
