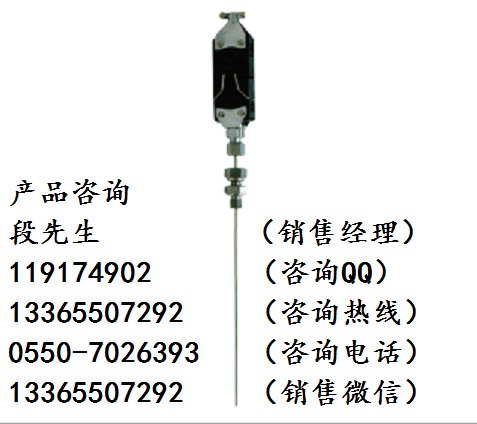

WRPK-271扁接插式鎧裝熱電偶
注：1、長度按用戶需要定做
□主要技術指標
測溫范圍和準確度
類 別
代號
分度號
套管外徑mm
常用溫度℃
最高使用溫度℃
允許偏差△t
測量范圍℃
允差值
鎳鉻－銅鎳
WREK
E
≥Φ3
600
700
0～700
±2.5℃或±0.75%t
鎳鉻－鎳硅
WRNK
K
≥Φ3
800
900
0～900
±2.5℃或±0.75%t
銅－銅鎳
WRCK
T
≥Φ3
350
400
＜-200
未作規定
-40～350
±0.75%t
注：1）t為被測溫度的絕對值。
2）T型分度號產平需與廠方協商訂貨。
·鎧裝熱電偶熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%，所需要的時間稱為熱響應時間，用T0.5表示
鎧裝熱電偶熱響應時間不大于下表的規定：
熱響應時間T0.5S
接殼式
絕緣式
套管直徑
2.0
0.4
0.5
3.0
0.6
1.2
4.0
0.8
2.5
5.0
1.2
4.0
6.0
2.0
6.0
8.0
4.0
8.0
·絕緣電阻
當周圍空氣溫度為20±15℃，相對濕度不大于80﹪時，絕緣型鎧裝熱電偶的偶絲與外套管之間的絕緣電阻值應符合下表規定。
·鎧裝熱電偶外徑和名義長度標準規格
鎧裝熱電偶外徑 dmm
Φ8
Φ6
Φ5
Φ4
Φ3
50
75
100
150
200
250
300
400
500
750
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
等
50
75
100
150
200
250
300
400
500
750
1000
1250
1500
2000
2500
3000
4000
5000
7500
1000
1500
等
2、鎧裝熱電偶直徑d≤Φ5mm，并裝有防濺式或防水式接線盒的產品，熱電偶露出設備部分，用戶在安裝時必須加裝支架等輔助支承，增加其剛度，確保緊固，防止接線盒受振動而引起搖擺，損壞熱電偶。
3、直徑Φ2mm鎧裝熱電偶須和本廠協商訂貨。
□工作原理
鎧裝熱電偶的工作原理是由兩種不同成份的導體兩端經焊接，形成回路，直接測溫端叫測量端，接線端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電流，接上顯示儀表，儀表上就會指示出熱電偶所產生的熱電動勢的對應溫度值。
鎧裝熱電偶的熱電動勢將隨著測量端的溫度升高而增長，熱電動勢的大小只和鎧裝熱電偶導體材質以及兩端溫差有關，和熱電極的長度，直徑無關。
民 鎧裝熱電偶的結構是由導體，絕緣氧化鎂和1Cr18Ni9Ti不銹鋼保護管經多次拉制而成，鎧裝熱電偶產品主要由接線盒，接線端子和鎧裝熱電偶組成基本結構，并配以各種安裝固定裝置組成。
鎧裝熱電偶分絕緣式和接殼式兩種。
□結構形式
·安裝固定形式
固定裝置是供用戶安裝用。除了無固定裝置外，鎧裝熱電偶固定裝置有：固定卡套式、可動卡套式、固定法蘭式、可動法蘭式四種結構形式。固定卡套式供用戶一次性固定；可動卡套式擁護可多次固定。
為了適應不同行業對固定法蘭盤的焊接結構、尺寸不同的需求，本廠決定增加三種不同焊接方式，不同形式密封的固定法蘭安裝盤，具體請參照裝配式熱電偶附表中d=1～8和表三中的型號。
·鎧裝熱電偶自由端（接線盒）形式
接線盒供連接熱電偶的自由端和顯示儀表之用，目前有簡易式、防濺式、防水式、手柄式、小接線盒式、接插式、補償導線式多種結構形式。
□產品型號
名稱
型號
分度號
工作端形式
單支鎳鉻-銅鎳
WREK-401
WREK-421
WREK-431
WREK-481
WREK-491
E
（EA-2）﹡
絕緣式
WREK-402
WREK-422
WREK-432
WREK-482
WREK-492
接殼式
雙支鎳鉻-銅鎳
WREK2-421
WREK2-431
絕緣式
WREK2-422
WREK2-432
接殼式
單支鎳鉻-鎳硅
WRNK-401
WRNK-421
WRNK-431
WRNK-481
WRNK-491
K
（EU-2）﹡
絕緣式
WRNK-402
WRNK-422
WRNK-432
WRNK-482
WRNK-492
接殼式
雙支鎳鉻-鎳硅
WRNK2-421
WRNK2-431
絕緣式
WRNK2-422
WRNK2-432
接殼式
單支銅-銅鎳
WRCK-401
WRCK-421
WRCK-431
WRCK-491
WRCK-481
T
（CK）﹡
絕緣式
WRCK-402
WRCK-422
WRCK-432
WRCK-492
WRCK-482
接殼式
雙支銅-銅鎳
WRCK2-421
WRCK2-431
絕緣式
WRCK2-422
WRCK2-432
接殼式
注：（1）套管外徑dmm：Φ2、Φ3、Φ4、Φ5、Φ6、Φ8.
