冷卻塔型號參數15610895286
河北國纖復合材料有限公司是一家集產品研發、設計、生產、銷售、安裝、售后服務為一體的科技型企業。本公司以先進的生產工藝、嚴格的質量管理來生產玻璃鋼系列產品。依靠高科技推出高效、節能、環保精品，奉獻社會。宗旨“真誠奉獻、跟蹤服務、用戶至上、質量第一”，我們?nèi)w員工愿以優質的產品、一流的服務與國內外客戶共創輝煌。
河北國纖復合材料有限公司承接大型冷卻塔工程圖紙設計、招標、投標的技術咨詢服務。
在總結冷卻塔設計、選用、運行經驗的基礎上，從冷卻數的計算、填料、收水器的選擇、配水系統的比較、流場分析、風筒的設計、風機的選型7個方面系統地論述了冷卻塔選型的方法。
冷卻塔，填料，收水器，風機，風筒，配水系統
產品優點

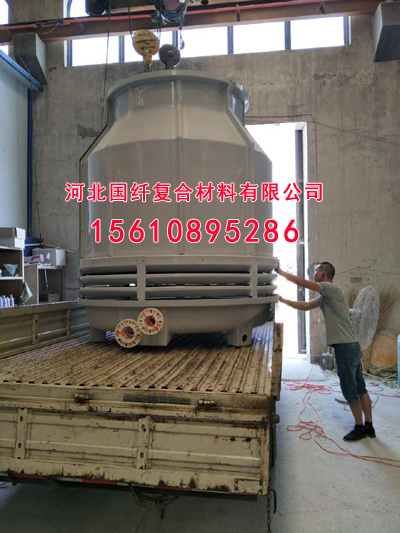

玻璃鋼冷卻塔
耐腐蝕、強度高、重量輕、體積小、占地少、美觀耐用，并且運輸、安裝和維修都較方便。因而被廣 泛應用于國民經濟各部門，對空調、制冷、空壓站、加熱爐及冷凝工藝等冷卻水循環系統尤為適宜。
圓形逆流式玻璃鋼冷卻塔采用逆流式氣熱交換技術，填料采用優質的改性聚氯 乙波片，以擴散淋水面積；通過旋轉布水方式，實現布水均勻，增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進，使其更加運行可靠、耐用、裝配方便.
結構特征
（1）塔體：型線合理，氣流平穩，材質優良，色彩鮮艷，表面膠衣樹脂內含有抗紫外線劑，耐老化，強度高，重量輕，耐腐蝕。下塔體按訂貨要求，可配有溢水、排污、自動給水管，可由此處直接吸水，省去冷卻池，上面裝有防噪消聲墊，有效降低了滴水聲。
（2）填料：采用改性聚氯乙烯波片，橫向增加了凸筋，水的再分配能力強，阻力小，熱力性能好，耐高溫70度、低溫-50度，阻燃性好。
（3）旋轉布水器及布水管：裝有不銹鋼球軸承，運轉靈活可靠，水頭低，布水均勻，采用鋁合金或玻璃鋼制成的布水管，管上安裝收水板，克服了飄水現象。
（4）風機：由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、高效率風機，鋁合金板翼型或玻璃鋼葉片、噪聲小、效率高。
（5）電機：由清華大學電機系在Y型系列安裝尺寸的基礎上，為冷卻塔設計的低噪聲節能電機、密封防水性能好、耐高溫、效率高、噪聲小。
（6）減速裝置：采用了滌綸纖維增強氯丁橡膠動力帶傳動，耐高溫、效率高，遇水不伸展，克服了打滑現象，噪聲很小。
（7）吸聲設施：超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽，并在上下兩部裝有吸聲柵，以達到最大的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵，降低了風機及電機傳出來的噪聲。
（8）進風窗：裝有玻璃鋼百葉片，減少飄水，氣流阻力小，特別適合北方地區及全年都需要使用冷卻塔的單位。
（9）支架：所有風機、填料、進風窗、塔體等處鋼支架為裝配式，鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓。
產品介紹
玻璃鋼冷卻塔（圓.方形）
冷卻塔根據水氣相對流向可分為逆流式和橫流式兩種。
塔型有：標準型、低噪音型、超低噪音型、中溫型和高溫型。
冷卻水量：圓型逆流式10m3/h--700m3/h
方型逆流式80m3/h--3000m3/h（一組）
方型橫流式80m3/h--3000m3/h（一組）
一、 選塔參數：
（1）冷卻水量Q m3/h ?。?）進塔水溫度 t1 ℃
（3）出塔水溫度 t2 ℃ （4）大氣壓力 Pa
（5）大氣干球溫度 t ℃ ?。?）大氣濕球溫度 t ℃
（7）噪聲限值要求 dB(A) （8）參照當?shù)貧庀髼l件進行選用
二、 放置場地：
1、 冷卻塔應避免裝在車間內與變電所、鍋爐房以及有熱量產生粉塵飛揚的下風處。
2、 要保證進口能吸入新鮮、干燥、溫度低的空氣、與建筑物應保持一段距離。
3、 為避免出風口排出空氣被循環吸入，兩塔間距應保持不小于2倍的進風窗高度。
三、 安裝要求：
1、 選用水泵與進出水管道應與冷卻塔配套，保證流量揚程，一般到冷卻塔旋轉布水器的自由水頭為9.8~14.5KPa，應在水泵出口處，裝置流量計及壓力表，便于檢測。
2、 電機安裝在固定支架上，軸心線不允許歪斜。減速器加潤滑油到正常位置，潤滑油用20號齒輪油，運轉半年，應及時更換新潤滑油延長壽命。電機接線后要密封接線盒等，并要接地。
3、 各基礎面標高應在同一水平面上，標高誤差±1mm，分角中心距誤差±2mm。
4、 冷卻塔塔腳與予埋鋼板需直接定位焊接。
5、 冷卻塔在安裝和維修時，不能直接在塔上電焊。
6、 冷卻塔風機應順時針方向放置，風向向上，風機葉片頂部與殼體四周的徑向距離要均勻、不小于10mm，各葉片安裝角度要相同，并檢查其是否平衡。
7、 布水器安裝時，必須保證其中軸線與塔體橫截面垂直，布水器應水平，布水管出水孔應同側向下傾斜45℃。布水器安裝完畢后可用手推動以放置靈活為宜。長時間使用后，發現布水管堵塞，要及時消除，布水器吊桿要拉緊，防止下垂，以免被填料卡住。
8、 冷卻塔用自來水或清潔水做循環水和補給水。不宜含有油污和雜質。渾蝕度不大于50mg/m3，否則要有配套水設備。水中雜質必須進行雜質過濾，我廠可以代配水過濾器。
9、 冷卻塔作為一種重要的冷卻設備，它在運轉時，應有專人管理，經常注意電流，水溫變化，注意有否不正常聲音，如有異常現象，應立即停車檢查。
質量保證
我公司保證所提供的產品實行三包服務,質量保證期為驗收合格后的12個月，產品使用壽命大于20年。
我方保證滿足規范書提出的技術要求。
我方向買方保證所供產品是技術先進、成熟可靠的全新產品，在設計、材料選擇和工藝上均無任何缺陷和差錯，能充分滿足安裝、起停及正常運行和維護的要求。
冷卻塔售后服務
1.我方負責冷卻塔的(指導)安裝、調試工作，免費為用戶提供冷卻塔的現場維護操作知識培訓。
2.保修期間，如由于供方的責任對冷卻塔及(或)部件需進行更換、修理而造成的停機時間，保修期將按實際停機時間相應延長，并實行“三包”服務，包人工費、材料費及免費操作培訓。
3. 如由于用戶使用或操作不當所造成的損壞，僅維修所使用的原材料和零部件費用由用戶支付，但我 方不收取其它費用。
4.在設備使用壽命期內，我方保證買方在2個工作日內買到設備必須的易損件和其他零部件。
5.我公司售后服務中心接到用戶電話后，對故障2小時內技術響應，3小時以內到現場；12小時以內解決問題。
6.設備保修期內，我方將免費提供每制冷期一次的對設備進行例行檢查，在設備投運后定期進行回訪。第一年每3個月一次，其后每半年一次,。保修期滿后，將根據需要進行不定期巡回保養工作。
7.保修期滿后，我方將對用戶提供有償?shù)慕K生維修服務，以最優惠價格提供用戶所需的零部件，并隨時協助用戶的維修工作。
8.當用戶對產品的運行操作不了解或?qū)Ξa(chǎn)品的運行有任何疑問時，可享受我公司的免費技術服務。
