1.2 運行模式

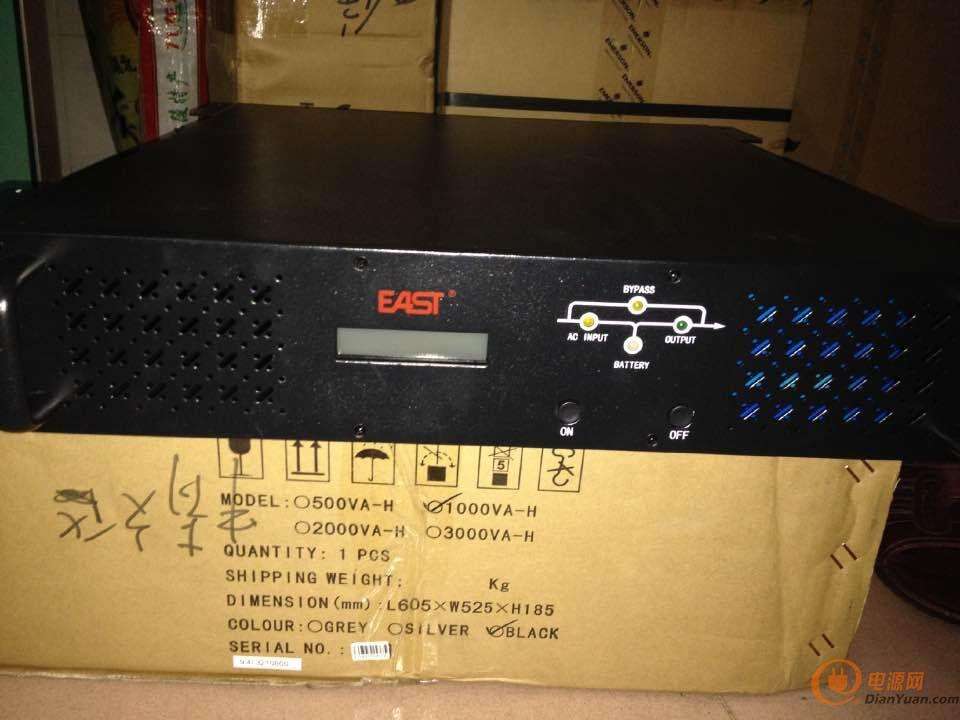

EA99 UPS 為在線式、雙變換UPS 系統，可有以下運行模式：
l 市電逆變供電模式
l 電池模式
l 旁路模式
l 維修模式（手動旁路）
l 經濟（ECO）模式
l 并聯冗余模式
l 熱備份模式
l 頻率變換器模式
1.2.1 逆變供電模式
由市電給UPS 的整流器提供交流電源，再由整流器給逆變器提供直流電源，通過逆變器為負載提供連續不中斷的交流電源。同時整流器經充電器給電池提供浮充或均充電壓。
圖2：逆變模式電流示意圖
由電池經電池升壓電路通過逆變器給負載提供后備電源的運行模式為電池模式。市電停電時，系統自動轉電池模式運行，負載電源不中斷。此后市電恢復時，系統自動切換回正常模式，無需任何人工干預，且負載電源不中斷。
圖3：電池模式電流示意圖
逆變供電模式下，如遇逆變器故障、逆變器過載或手動關閉逆變器，靜態切換開關將負載從逆變器側切換到旁路電源側，負載電源不中斷。如此時逆變器與旁路不同步，靜態開關將負載從逆變器側切換到旁路電源側，但會出現負載電源短時中斷。該功能可避免不同步交流電源的并聯引起大環流。負載電源中斷時間可設置，通常小于3/4 周期；例如，頻率為50Hz 時，中斷時間小于15ms；頻率為60Hz 時，中斷時間小于12.5ms。
圖4：旁路模式電流示意圖
如需對UPS 進行維護和維修，可通過手動旁路開關將負載切換到維修旁路，負載電源不中斷。手動旁路開關位于UPS單機內，容量滿足單機總負載容量要求。
圖5：維修旁路模式電流示意圖
1.2.5 經濟（ECO）模式（僅適用于單機系統）
如選用經濟模式運行，則多數情況下雙變換UPS 運行被禁止，以達到節能的目的。經濟模式運行時，負載電源優先由旁路提供。當旁路電源在正常頻率和電壓范圍內時，負載電源由旁路提供；當超出此范圍時，系統會切換到逆變器輸出，但會出現負載電源中斷，中斷時間小于3/4 周期。例如，頻率為50Hz 時，中斷時間小于15ms；頻率為60Hz 時，中斷時間小于12.5ms。
圖6：ECO模式電流示意圖
.2.6 并聯冗余模式（系統擴容）
為提高系統容量或可靠性，或既提高系統容量又提高系統可靠性，可將數個UPS 單機設置為直接并聯，由各UPS 單機內的并機控制邏輯保證所有單機自動均分負載。并機系統最多可由6 臺單機并聯組成。
這是一種1＋1 冗余模式，提高了系統的可用性和可靠性。兩個UPS 按熱備份模式連接：UPS 1 與重要負載相連，UPS 2與UPS1 旁路相連。系統的其它交流輸入與用戶市電配電相連。UPS1 與UPS2 輸出同步，以保證負載在UPS1 與UPS2之間進行切換時，負載供電不中斷。這種模式確保UPS 滿足任一特定負載的供電要求的同時，還提供旁路穩壓穩頻的要求。另外，可將UPS1 設置為市電逆變供電模式和旁路模式交替運行，從而實現兩臺UPS 輪流為負載提供電源。該交替運行時間用戶可設，設置范圍為1～4,320 小時（180天）。
特點：
● 雙范圍輸出
● 高可見度的真空熒光顯示屏（VFD）
● 低紋波及噪聲
● 高分辨率及精度
● 斷電保持記憶功能
● 參數存儲/調用功能
● 過電壓、限電流和過熱保護
● 超小體積，適合桌上及機架安裝
● 內置 USB, RS232 通訊接口
● 兼容 IT6820 幀格式指令
IT6860A 系列電源技術參數
| 負載調解率 | 電壓 | ≤0.01％+5mV |
| 電流 | ≤0.01％+3mA | |
| 電源調解率 | 電壓 | ≤0.01％+5mV |
| 電流 | ≤0.01％+3mA | |
| 設定值解析度 | 電壓 | 1mV |
| 電流 | 0.1mA | |
| 回讀值解析度 | 電壓 | 1mV |
| 電流 | 0.1mA | |
| 設定值精確度 | 電壓 | ≤0.04％+8mV |
| 電流 | ≤0.1％+5mA | |
| 回讀值精確度 | 電壓 | ≤0.04％+8mV |
| 電流 | ≤0.1％+5mA | |
| 紋波和噪音 | 差模電壓 | ≤3mVp-p and 1mVrms |
| 差模電流 | <6mArms | |
| 共模電流 | <1.5uArms | |
| 動態恢復時間(50%-100% load)） | 恢復到75mV | <50uS |
| 上升時間 | 10%-90% | <90mS |
| 下降時間 | 90%-10% | <350mS |
IT6860系列雙范圍直流電源選型表
| 型號 | 規格 | |
| 范圍1 | 范圍2 | |
| IT6861A | 20V/5A/100W | 8V/9A/72W |
| IT6862A | 32V/3A/96W | 12V/6A/72W |
| IT6863A | 72V/1.5A/108W | 32V/3A/96W |
| IT6872A | 35V/4A/140W | 15V/7A/105W |
| IT6873A | 75V/2A/150W | 32V/4A/128W |
| IT6874A | 150V/1.2A/180W | 60V/2A/120W |
| IT6861B | 20V/5A/100W | 8V/9A/72W |
| IT6862B | 32V/3A/96W | 12V/6A/72W |
| IT6863B | 72V/1.5A/108W | 32V/3A/96W |
| IT6872B | 35V/4A/140W | 15V/7A/105W |
| IT6873B | 75V/2A/150W | 32V/4A/128W |
| IT6874B | 150V/1.2A/180W | 60V/2A/120W |
*IT6860B系列內建RS232 , USB ,GPIB 通訊介面
.2.8 頻率變換器模式UPS 可設置為頻率變換器模式，提供50Hz 或60Hz 的穩定輸出頻率。輸入頻率范圍為40Hz～70Hz。該模式下，靜態旁路無效，電池為可選---根據是否需要以電池模式運行來確定是否選用電池。
