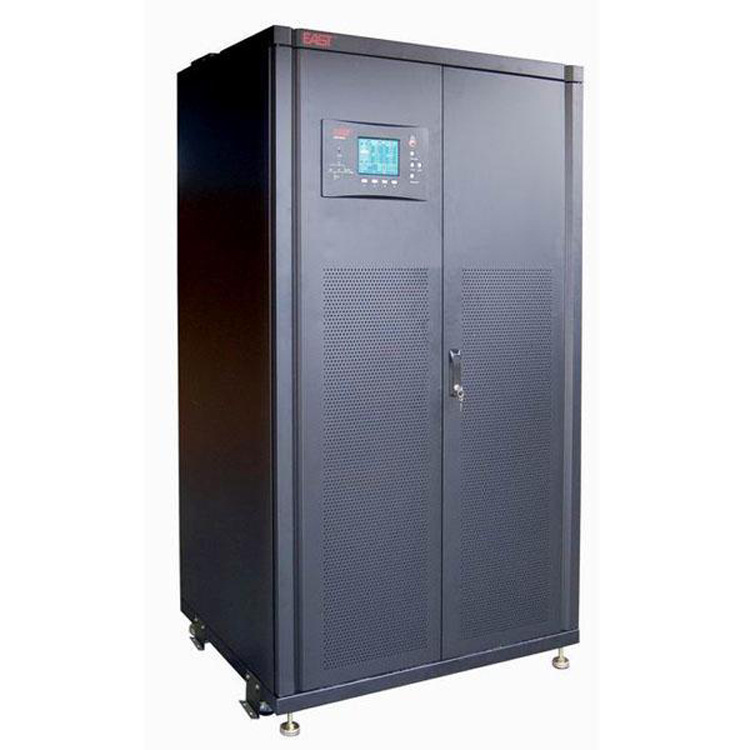

EAST易事特UPS不間斷電源EA9930高頻30KVA三進三出 EAST易事特UPS不間斷電源EA9930高頻30KVA三進三出 EA990系列產品特性： UPS電源蓄電池的安裝是有一定的要求的，如果安裝達不到具體的要求很容易出現安全故障，株洲蓄電池供應廠家長沙登揚電子科技公司小編針對UPS蓄電池的正確安裝方式進行了總結。下面了解一下。 對供電系統可用性進行量化分析的方法，并針對兒種典型的供電方案做出定量的分析計算。在量化的過程中，確定符合實際情況的假設、正確地列出可用性數學模型、準確地有根據地選取各子系統的可靠性和可維護性參數等，都是非常重要的。
配電類型三進三出，三進單出可設置， 電池節數同時支持34,36,38,40節 雙電源輸入 并機可共用電池組 支持電池冷啟動和市電自啟動 5.7英寸超大LCD觸摸寬屏顯示 可選配內置輸出工頻隔離變壓器 輸出功因0.9，帶載能力強
1.三進三出，支持380/400/415V,50/60Hz電網體系；
2.純在線雙變換式，提供最佳供電質量；
3.帶混合型負載能力強，并具備高過載能力；
4.電池直接接到母線上，輸出抗沖擊性能好；
5.獨特的通風設計，整機結構緊湊，體積??；
6.輸出隔離變壓器采用DZn繞法，帶不平衡性負載能力強；
7.輸入輸出全隔離，負載無直流串入的危險，安全性高；
8.DSP全數字化控制，實現了IGBT整流、逆變變換器全部數字化；
9.最新IGBT整流技術，輸入功率因數高達0.99，低諧波電流，綠色環保，高效節能；
10.自診斷功能，豐富完整的故障保護功能，歷史記錄可查詢1萬條。
11.全正面維護，可靠墻靠設備安裝，節省機房空間；
12.類模塊化設計，現場維護方便快捷；
13.超長平均無故障時間（MTBF＞200,000h）；
14.平均檢修時間短（MTTR＜0.5 h）；
15.超大LCD界面顯示，友好的人機界面；
16.支持下進線和側面進線兩種走線方式；
17.優越的發電機兼容性；
公司現有產品主要有以下七大系列：
一、“EAST”牌500VA至400KVA全系列UPS電源；
二、“金通”牌全自動、精密凈化、參數式抗干擾等各種系列交流穩壓電源；
三、“金通”牌直流穩壓電源；
四、“EAST”牌鉛酸免維護蓄電池；
五、智能化應急供電系統(EPS)；
六、智能化變頻節能電源系統；
七、逆變器高頻模塊電源及高頻充電機系統。
功能和特點
1．熱插拔
整流模塊采用無損傷熱插拔技術，其輸出和輸入都有軟啟動單元，當模塊插入系統時，不會引起系統輸出電壓的擾動。更換模塊時間小于1分鐘。
2．數字化均流
整流模塊采用先進的數字化均流技術，無需監控模塊，整流模塊間可以自動均流，均流不平衡度小于±3％。
3．輸入限功率控制
整流模塊根據輸入電壓和輸出電壓的變化，采用先進的限功率控制方法。轉換點在176V（回差小于2V）。當輸入電壓在176Vac～300Vac時，模塊可以輸出最大功率；當輸入電壓在85Vac～176Vac時，使其在低輸入電壓時既保證最大負載需求，又能保證模塊的可靠工作。
45℃時，輸出功率與輸入電壓關系說明：
176Vac輸入，模塊最大輸出功率為100％額定功率，即1740W；
110Vac輸入，模塊最大輸出功率為50％額定功率，即1050W；
85Vac輸入，模塊最大輸出功率為44.4％額定功率，即800W。
4．輸出負載特性
輸入電壓176Vac～300Vac時，模塊最大輸出功率為1740W。
當負載繼續增大，輸出電壓將下降，輸出電壓在52.7V～58V時，輸出功率恒定，最大為1740W，即輸出電壓為58V時，最大輸出電流為30A；輸出電壓為52.7V時，最大輸出電流為33 A。 5.溫度限功率
模塊正常輸入狀態下，在－20℃～45℃工作溫度區間，可以正常工作并且達到最大輸出功率1740W；溫度范圍輸出功率
－40℃～－20℃可以正常啟動并連續工作
－20℃～45℃正常工作，可輸出1740W
45℃～55℃線性限功率到1450W
55℃～65℃線性限功率到1160W
65℃～70℃線性限功率到0W
6．輸出限流點調節
通過外部監控模塊，整流模塊的限流點在42.0V～58.0V范圍內可調，步長0.1A。在額定輸入條件下，正常輸出電壓范圍（42V～58V）內整流模塊的輸出限流點與監控設定值的誤差不大于±1A。
7．輸出電壓調節
通過外部監控模塊，整流模塊的輸出電壓能連續調整，調整范圍為42V～58V，調整精度為±0.1V。
8．風扇控制
正常工作時，風扇的轉速隨模塊溫度的升高而提高，直到滿轉。
交流過/欠壓時，風扇停止轉動。
9．監控性能
整流模塊有內置先進的數字化信號處理器DSP，監測和控制整個模塊的運行，并通過CAN總線與外部監控模塊通訊。具體包括：
1）可以通過監控模塊控制整流模塊開/關機，設置模塊輸出電流緩起功能和過壓保護復位模式。
2）可以通過監控模塊調整整流模塊的輸出電壓、過壓點、電流步進時間、限流點。
3）向監控模塊發送輸入電壓、輸出電壓、輸出電流、限流點、溫度、過壓點；
4）向監控模塊發送開/關機狀態、輸入保護、內部PFC過/欠壓保護、過溫保護、過壓關斷故障、風扇故障、溫度限功率、輸入限功率，電流不平衡。
①蓄電池須設在專用室內p室內的門窗、墻、木架、通風設備等須涂有耐酸油漆保護，地面須鋪耐酸磚，并保持一定溫度。室內應有上、下水道。
②電池室內應保持嚴密，門窗上的玻璃應為毛玻璃或涂以白色油漆。
③照明燈具的裝設位置，需考慮維修方便，所用導線或電纜應具有耐酸性能型燈具和開關。
④取暖設備在室內不準有法蘭連接和氣門，距離電他不得小于750咖。
⑤風道口應設有過濾網，并有獨立的通風道。
⑧充電設備不難設在電池室內。
⑦固定型開口式鉛蓄電池木臺架的安裝應符合要求。
遵守安裝要求是后續UPS電源使用中安全的保障，用戶在安裝UPS蓄電池的時候切記安全操作安裝。
分析中用到的假設和規定
為了方便分析，首先對在分析中可能遇到的不可見因素做出必要的假定和規定，并對在各種系統結構中通用的設備和環節的子系統可用性作出定量的分析。
大多數情況下，用戶是從供應商處獲取產品的MTBF值，但不帶有任何用于證實這些數值的相關數據。當查看多個系統的MTBF時，了解分析所用的隱含假設和可變因素(特別是定義故障的方式)非常重要。比較時若忽視了這一點，比較結果出現偏差的可能性就會變大，可能會出現500%或更高的偏差。最終可能導致不必要的業務支出或者意外停機。一般來說，必須有明確的可變因素定義、假設定義以及故障定義，才可以比較兩個或更多系統間的MTBF值。即使兩個MTBF值看起來很相似，仍然有比較結果出現偏差的可能。因此，必須弄清MTBFF結果后面隱含的內容，并仔細研究和領會這些數值所包含的含義。
1、產品功能、應用范圍的界定
在比較兩個或更多MTBF之前，驗證被比較的兩個產品是否是同類非常重要。被比較的產品必須在功能、性能及應用方面相同或相似。如果被比較的產品是UPS，則產品功能就是為所連接的負載提供備用電源。此產品的用途可能是用來支持數據中心環境中的關鍵IT負載。如果沒有相似的應用。就不可能進行公正的MTBF較。例如，對工業用途和IT用途的UPS進行比較是不切合實際的。
更重要的是，MTBF比較中所用系統的邊界必須等同。如果各個系統的定義方式不同，那么不可避免地會出現比較偏差。以使用外部電池的UPS系統為例，某些供應商可能選擇不包括由這些電池導致的故障，因為他們位于系統外部，不是系統的一部分。其他供應商可能選擇包括電池故障，因為這些電池是系統運轉的必要組件。其他可能導致不一致邊界的組件包括輸入和輸出電路斷路器、旁路系統、保險絲和控制系統。用戶應該向供應商咨詢MTBF計算中應包括哪些組件或子系統，不應認為所有供應商定義系統的方式都相同。
2、故障定義
如果兩個可比較產品間的故障定義不同，那么進行故障分析就像比較蘋果和橙子一樣毫無意義。因此，要進行有效的MTBF比較，一項基本任務就是準確分析每個被比較產品的故障組成。對于MTBF值計算，供應商統計故障時要考慮的問題如下。
是否將用戶誤用導致的故障統計在內，設計者可能忽視了許多人為因素，這將導致用戶很容易誤用產品。
在電源保護行業中，UPS故障的最常見"定義"是"負載停用"故障。這表示向負載供電超出了可接受范圍，導致了負載停止運轉。不過，是否將由供應商維修技術人員導致的負載停用也統計在內?產品設計本身是否有提高風險程序出現故障的可能性?
如果計算機上的LED出現故障，是否屬于故障(雖然它沒有影響計算機的運行)?
如果耗材(例如電池)的使用壽命比預期的耍短，是否屬于故障?
運輸造成的損壞是否屬于故障?這是否能表明包裝的設計不當?
是否將重復出現的故障統計在內，也就是說，對于同一用戶使用的同一系統內診斷結果相同的故障，是重復計數還是僅計數一次?
安裝過程導致的故障是否統計在內，此故障可能是供應商技術人員引起的?
如果用戶沒有購買推薦的維護合同或監視系統，是否將故障統計在內?
如果地震導致建筑物損害，使得系統出現故障，是否將故障統計在內或?qū)⑵湟暈樘鞛?
是否將系統外某些組件的故障統計在內，對于UPS系統，系統外組件可能是電池或旁路開關?
如果出現連鎖故障，導致后續系統停機，是將每個系統的故障部統計在內還是僅統計第一個系統的故障?
要明確地規定故障內容和分清故障責任是件繁瑣的事情，所以就數據中心機房UPS供電系統而言，通常是概括地或者原則性地把造成以下事故的電源系統組件的任何問題定義為故障:
部分或整個系統停機，或系統運營達不到標準水平;
用戶設備對供電的性能不可接受:
電氣保護繼電器動作或電氣系統處于緊急運行狀態下;
任何電路或電氣設備斷電。
但以下暫態過程和可能的故障情況不予考慮:
兩路市電轉換時或市電與柴油發電機系統轉換時，有短時間(ATS轉換)斷電問題;
柴油發電機系統啟動時的啟動成功率問題;
交流輸入完全斷開時，電池供電的成功率問題;
柴油發電機系統啟動時間過程中斷電問題等。
主要技術指標
●環境條件
● 工作溫度：(-20～50)℃； 貯存溫度：(-40～70)℃；
● 相對濕度：90%(40±2℃)； 大氣壓力：(70～106)kPa；
●輸入電壓 AC:220V
●功率因數 >0.87
●效率 >90%，
●負載調整率 <1%
●電壓調整率 <0.1%
●紋波電壓 ≤2%
●輸出穩壓值 DC ：0~30V
●輸出電流值 DC：0~100A.
●數顯精度 ≤1.0%
●保護：輸入過壓，欠壓；輸出過壓，過流，短路；
●整機過熱保護閾值 80-85℃
●絕緣電阻 ≥20M
●輸入對輸出/機殼耐壓 ≥AC750V
●輸出對機殼耐壓 ≥AC1000V
●平均無故障時間 ≥50000h
●外形尺寸和整機重量：304mm×205mm×68mm 12kg
