應用于厚板沖壓件全檢，優于三坐標檢測儀的抽檢，達到更好管控品質的目的。
一、檢測內容：金屬齒條與基準面的公差。
二、工作原理：
本系統采用半自動在線檢測方式。我們把產品放置在檢測區域，觸發到傳感器，觸發工業相機攝取產品的平面圖像，視覺檢測軟件判斷待檢產品是否為良品，然后依據判斷結果在顯示器上顯示相應提示信息，同時通過IO輸出相應信號，以控制指示燈及報警器，或者相關控制機構依據結果指示機構進行剔除動作。

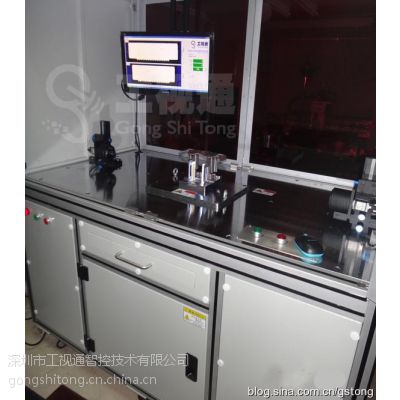

三、視覺檢測設備組成
主要硬件：工控主機、進口高清工業相機、遠心鏡頭、LED光源。
軟件:工視通CCD視覺檢測軟件。
四、主要功能：
1、精確快速測量產品的各個數據。
2、產品檢測結果信號輸出功能，通過IO口輸出良品的OK或不良品的NG信號。
3、產品計數功能，可以自動記錄檢測產品數量、良率及不良品數量。
4、檢測日志自動存盤，可以存儲良品或不良品圖片，文件名字就是檢測時間。
5、產品測量結果數據的存貯與查詢功能，方便地對產品質量進行跟蹤。
6、操作簡單，簡短培訓即可快速編程上機。更換夾具可以測量同類產品，節約成本。
