●●● 落砂機的安裝與調整
安裝落砂機底座
地腳螺栓松裝在各段底座上，調整兩排彈簧定位套的軸線平行，允差2mm；相對應兩個彈簧定位套軸線連線與兩排軸線連線垂直，允差mm，調畢，將各連接位用螺栓牢固連接，待機器正常運行后焊牢。地腳螺栓在方孔內放正，用混凝土進行二次澆灌，待水泥干后，再將地腳螺栓緊定到位，用彈墊防松。
將隔振彈簧放到底座上，按彈簧套就位，并用調整片調節彈簧到一定高度（以彈簧的 高點為準）允差0.5mm。
振動電機的安裝與調整
將兩臺振動電機按地腳螺孔分別裝在機器兩端，調整平行度，之后用限位塊限位，確保限位塊與電機之間無間隙，地腳螺栓采取彈簧墊圈和細牙螺紋防松。地腳螺栓的總預緊力約為450000N（約為 大激振力4倍），每只地腳螺栓的預緊力約為46000N，用1000kg/m的力矩板手，不得松動。待機器總裝后，將每臺電機激振力調到80000N（8000kg）后開機空運行2h，測線電流。線電流如超過20A，應檢查電機是否松動，否則電機身體有問題。
將組裝好的共振質體和隔振質體吊裝就位。
在底座上裝分線合
兩臺雙聯落砂機的電氣控制說明
（一）控制裝置使用條件
1．本設備適用于380V，50HZ交流電網供電。
2．海拔高度不超過2500米。
（二）控制原理
雙聯L型落砂機屬于雙質體落砂機，其激振源選用4臺振動電機，鑒于落砂機工作屬短時重復工作制，本控制系統的3VE3作為電磁保護，停車制動采用能耗制動，以保證迅速平穩停車。
臺上電源開關機機械聯鎖，電源有電HLO燈亮，在除塵器及再生系統工作后，按鈕站上的HL4燈亮，系統即可投入工作。
●●● 宏達落砂機原理構造：
落砂機的振動源分為機械、電磁和氣動3類，以機械的慣性落砂機應用較為廣泛。慣性落砂機的結構特點是:落砂柵床裝有帶偏重的旋轉軸，當軸旋轉時偏重產生離心力(激振力)，使安裝在支撐彈簧上的落砂柵床振動，這種振動是由自由振動和強迫振動疊加起來的運動，載荷大小能使振幅發生變化。載荷過大,振幅急劇減小,落砂效率降低；載荷過小，振動太大，損壞砂箱和設備。為此在這類落砂機上面要加裝固定支架，構成慣性沖擊式落砂機。落砂時，鑄型放在支架上,鑄型底面和落砂柵床留有間隙,通過柵床振動撞擊鑄型底面，使鑄件和型砂分離。由于鑄型不是直接放在落砂柵床上，鑄型重量的變化對落砂機振幅的影響相對地減小了。對于無箱鑄型的中小型鑄件，還可采用滾筒式落砂機，一般都安裝在中小型鑄件無箱造型生產線上,除落砂外,兼有熱砂冷卻、舊砂篩分、隔聲隔熱和除塵等作用。
●●● 落砂機的使用及使用范圍
本落砂機適用鑄造車間手工造型和機械化造型澆鑄臺的大型落砂，使鑄型和砂箱分離，砂型和鑄件分離，分離后的砂團進一步破碎，穿過棚格孔落到回砂皮帶，鑄造表面的粘結砂需到清理設備進行清理。
本落砂機適用砂箱尺寸2000*4500mm，有效負荷重（包括箱重）12噸（不得大于）。落砂機是使用范圍較廣的通用產品。

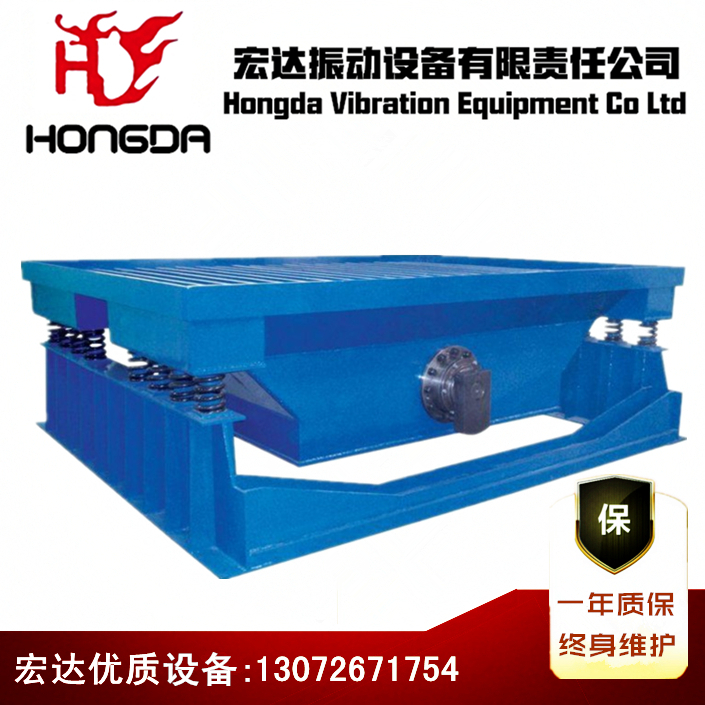

●●● 主要結構及工作原理
落砂機的結構
主要有工作質體、隔振質體和底座三部分組成，全部采用焊接結構，工作質體由彈簧支撐在隔振質體上；隔振質體由彈簧支撐在底座上，隔振質體的端部對稱安裝一對反向同步運轉的振動電機，振動電機的合力方向與工作質體的上平面垂直，形成一個雙質體結構。
落砂機工作原理
一對對稱安裝的振動電機反向同步運轉，水平方向的分力相互平衡，垂直方向的合力使落砂機的隔振質體以一定的加速度作正弦振動，同時通過共振簧使工作質體以相同頻率作正弦振動。鑄型被拋起（帶砂箱或不帶砂箱）然后下落與棚床（工作質體）碰撞，砂型與砂箱分離，鑄件與砂型分離。砂團被破碎后通過棚格孔落到回砂皮帶上。由于振動電機的合力方向與工作質體上平面垂直，所以鑄件不能自御，需起用吊設備吊離機器，完成一個鑄型落砂過程。
●●● 落砂機的操作和使用
落砂機安裝調整之后進行以下工作
（一）機器空運行
按電氣控制柜的起動按鈕（單起或雙起），機器空車運行工作之后，停機（單?；螂p停）并檢查螺栓是否松動，如有異?，F(xiàn)象，應進行二次緊固，一定要緊固到位，絕對不允許松動。
（二）機器負載運行
澆后的砂型連同砂箱放在落砂機的棚格上，按上述方法使落砂機運行，即可進行落砂，為加速落砂，落砂過程可用起吊設備起吊幾次，待鑄型與砂箱完全分離，將砂箱調離落砂機，完成一個落砂過程，即可進行下一次落砂。整個落砂過程起吊設備不得脫鉤不得碰撞落砂機。
●●● 落砂機使用注意事項
1、開機后，將待落砂的鑄型（帶砂箱或不帶砂箱）放在棚上，為加速落砂，可用起吊設備吊住砂箱起落幾次進行落砂。
2、操作人員每日工作前檢查機器的緊固件有否松動，發現問題應及時排除。
3、彈簧斷裂應及時更換，不得繼續開機。
4、振動電機周圍嚴禁堆熱砂、散砂。
5、落下的熱砂應及時運走，嚴禁在砂斗內儲存熱砂。
6、當環境溫度過高時，應有除塵裝置，使機器得到冷卻。
7、機器啟動如1min鐘內搖擺不停應立即停機，檢查電機是否缺相或偏心塊調節方向有誤或差值過大。
8、電控部分如失靈檢修后再用。
9、操作者如聽到不正常響聲，應立即停機檢查。
10、操作者應及時清除柵格上金屬堵塞物，以免影響落砂效果。
11、為延長振動電機的使用壽命，請不要隨意開停落砂機，正常工作砂箱可不要膠鉤，一型落砂后，可不停機繼續再落。機器開停時間間隔不得小于10min。
12、發現機器有開焊部位應補焊后再使用。
13、機器應在底座部位接地。
14、電機每3-4個月?lián)Q油一次（利用節假日），視磨損情況，每年更換電機軸承。
15、裝備共振簧時，外徑小的放在下部，每組外徑基本相同，允差0.5mm，定做時，螺距須一次成形。
16、為檢修不影響生產，請用戶購2臺備用電機，電機生產廠為河南新鄉市新鄉振動電機廠。
17、機器嚴禁超載。
