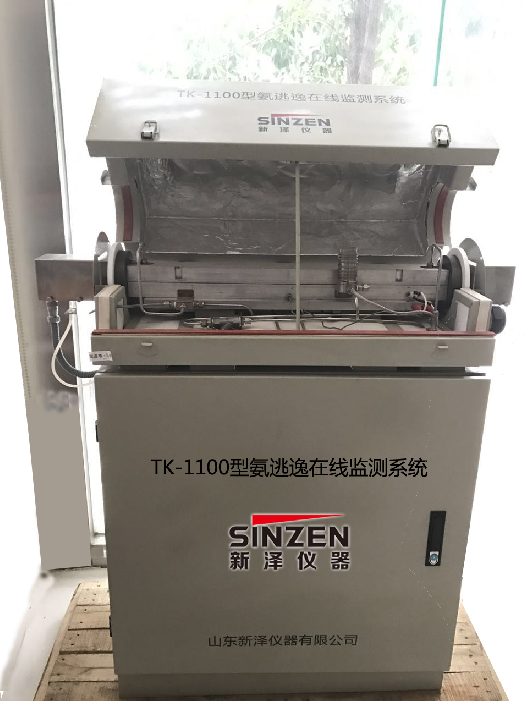

新澤TK-1100氨逃逸在線監測系統。
產品介紹：
品牌:Sinzen
型號:SICEX-100
廠家:山東新澤儀器有限公司
一、優勢
由于工況惡劣，樣氣中含有大量粉塵及飽和水蒸氣，新澤專業生產研發的TK-1100型氨逃逸分析設備采用最先進的高溫抽取激光法分析微量NH3。
系統（包括測量池）采用全程加熱，保證樣品氣體溫度，防止有水析出而對NH3的大量溶解影響分析結果。
探頭采用電加熱過濾探頭，在取樣出來就完成樣品的凈化，減小了后級預處理的負荷，大大降低了器件的故障率。系統設計有探頭自動反吹程序及儀表自動標零程序，正常運行后僅需要正常的巡檢即可。
傳輸管線采用定制230℃以上高溫復合電伴熱管纜，并控制在2m以內（確保盡量少的NH3吸附），整個預處理全部集成在高溫加熱盒內，系統緊湊以避免長距離傳輸管路對NH3的吸附。
二、技術參數
測量組分:NH3
量程:0-XXppm（量程可選）
檢測下限:0.1ppm
響應時間:1秒（指儀表的響應時間，而系統響應時間還需要考慮預處理導致的滯后）
校正:出廠設定
氣體壓力:25—2000mbar
線性誤差：<1.0%F.S
系統漂移:無漂移
重復性：1.0%F.S
模擬量輸出:4-20mA
數字通訊接口:RS485
電源:220VAC
吹掃氣:儀表級壓縮空氣
環境溫度:-10℃—50℃
伴熱溫度:200℃—250℃
安裝方式:在位式/
三、說明
1、如果管道是鋼材質，那么法蘭管可直接與其焊接。
2、如果焊接套管長度無法滿足圖上，要求則需用戶預埋鍍鋅鋼管。
3、如果煙囪是水泥或者磚材質，開孔位置需要預埋不銹鋼管或者鍍鋅鋼管，用于和焊接法蘭的對接。
四、系統流路簡潔
本系統的流路主要由測量流路、反吹流路、標定流路及渦旋制冷流路組成，具體流路如下：
系統進入測量狀態后，電動執行機構帶動兩通球閥切換到采樣氣路，在引流泵的作用下，被測氣體經由探頭桿、，兩通球閥、二級過濾器進入NH3模塊，NH3模塊利用吸收技術（TDLAS）對氣體進行分析，得到NH3的濃度（高溫熱濕法），最后排空。
系統定時會進入校準狀態進行自動調零，此時兩通球閥切換到校準氣路，校準電磁閥打開，在引流泵的作用下，環境空氣經過濾器、校準電磁閥后進入氣體室，對氣體室中殘留的被測氣體進行吹掃，吹掃干凈后，對NH3進行一次調零；系統定時會進入反吹狀態對采樣探頭進行反吹，此時兩通球閥切換到反吹氣路，反吹電磁閥打開，系統自動控制反吹電磁閥開或關，實現對探頭過濾器的反吹。
五、取樣及機箱
取樣探頭：
裝置是具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置。該裝置適用于高溫、高粉塵濃度的SCR/SNCR裝置入口和出口樣氣的連續采集。
結構：
裝置由取樣管、探頭法蘭、取樣法蘭管、濾芯、反吹氣罐、反吹電磁閥、探頭保溫罩等組成。
機箱規格：
