變壓器采用進口優質冷軋硅鋼片、柱式鐵芯、Y/Yn聯接方式，結構合理、性能好、效率高、噪聲低。原、副線圈之間絕緣良好，并采用隔離，使副邊的電路免受電網及外界高頻電磁波的干擾。
適用范圍：
適用于交流50Hz/60Hz，電壓1000V以下的照明，機床電器、五金機械電子設備、各種電源、整流裝置等電路中。
制造材料簡介：
鐵心材料：主要有硅鋼片，變壓器的質量和效率與所用硅鋼片的質量有很大的關系。選用的均為B值為12000-16000的進口高磁通硅鋼片。
繞組材料：通常有漆包線、紗包線、絲包線。一般情況下選用高強度耐熱漆包線，導電性能和耐熱性好、具有一定的耐腐蝕能力。
絕緣材料：在繞制變壓器中，線圈框架層間的隔離，繞組間的隔離均要使用絕緣材料。一般的變壓器框架材料可用酚醛紙板制作，層間用聚酯薄膜，繞組間用黃臘布做隔離。
浸漬材料：浸漬絕緣漆能增強變壓器的機械強度，提高絕緣性能，延長使用壽命。公司采用甲酚清漆作為浸漬材料。

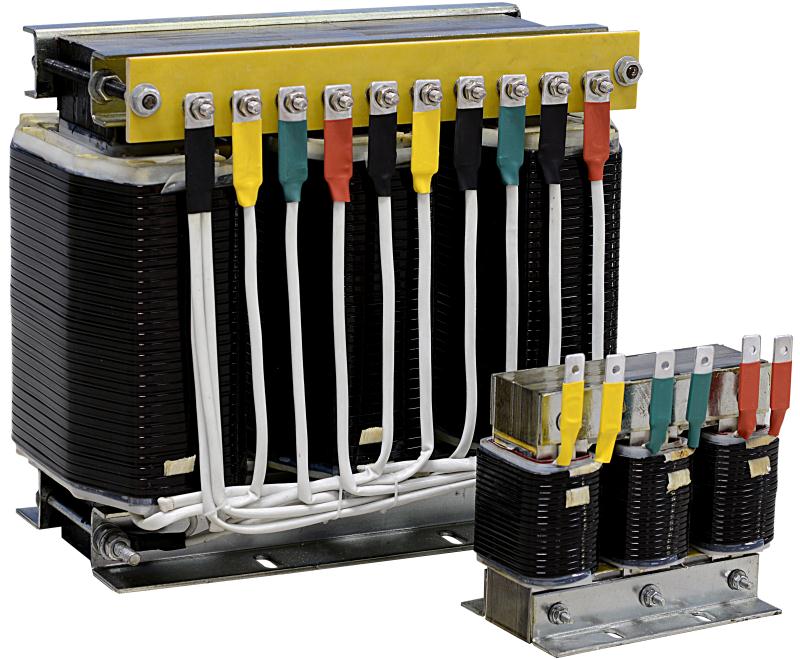

三相干式隔離變壓器內部圖如下：
?
產品特點：
1）、采用進口高磁通硅鋼片，系統穩定性和可靠性強，損耗低；
2）、初級繞組和次級繞組電氣完全隔離，去三次諧波和抑制各種干擾能力強；
3）、線圈整體采用VPI真空壓力浸漬，再高溫固化干燥，漆膜光亮均勻、不龜裂、局放≤5pc；
4）、難燃、阻燃、無毒、自熄、防火。在高溫明火燃燒下，幾乎無任何煙霧產生；
5）、產品漆膜附著力強、機械強度高、具有優異的耐潮濕、鹽霧、灰塵能力,適合在高度污染環境下運行；
6）、絕緣層極薄且均勻，短時過負荷能力極強，可120%長期過負荷、140%過負荷3小時；
7）、噪音低、具有過流、過載保護，適用負載廣泛、能承受瞬間超載、可長期連續工作。
三相干式隔離變壓器的規格參數如下：
|
規格型號 |
輸入電壓 |
輸出電壓 |
額定電流 |
額定容量 |
重量 |
外形尺寸 |
|
SZG-15 |
380 |
220 |
39 |
15 |
140 |
360X550X550 |
|
SZG-20 |
380 |
220 |
53 |
20 |
160 |
360X550X550 |
|
SZG-30 |
380 |
220 |
79 |
30 |
230 |
600X450X650 |
|
SZG-40 |
380 |
220 |
105 |
40 |
260 |
600X450X650 |
|
SZG-60 |
380 |
220 |
158 |
60 |
350 |
710X520X710 |
|
SZG-100 |
380 |
220 |
262 |
100 |
500 |
800X600X810 |
|
SZG-150 |
380 |
220 |
394 |
150 |
750 |
850X650X900 |
|
SZG-200 |
380 |
220 |
525 |
200 |
850 |
850X650X900 |
|
SZG-250 |
380 |
220 |
656 |
250 |
950 |
950X700X1000 |
|
SZG-300 |
380 |
220 |
787 |
300 |
1100 |
950X700X1000 |
|
SZG-350 |
380 |
220 |
919 |
350 |
1300 |
1050X750X1100 |
|
SZG-400 |
380 |
220 |
1050 |
400 |
1400 |
1050X750X1100 |
|
SZG-500 |
380 |
220 |
1312 |
500 |
1600 |
1100X800X1200 |
|
SZG-600 |
380 |
220 |
1575 |
600 |
1850 |
1200X850X1300 |
