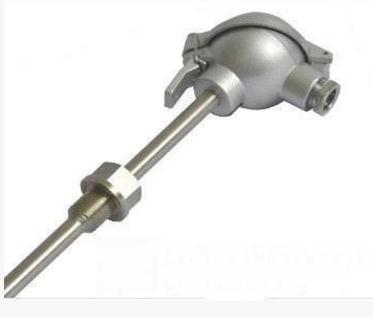

1.應用 |
|
|
熱電阻通常和顯示儀表、記錄儀表等配套使用。直接測量生產過程中的-200～500℃范圍內液體、蒸汽和氣體介質以及固體表面溫度。 |
|
2.特點 |
|
●進口薄膜電阻元件，性能可靠穩定； ●壓簧式感溫元件，抗振性能好； ●測量精確度高； ●機械強度高，耐壓性能好； |
|
3.工作原理 |
|
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 |
|
4.主要技術參數 |
|
||||||||||||||||||||
|
○產品執行標準 |
|||||||||||||||||||||
|
|||||||||||||||||||||
|
注：t為感溫元件實測溫度絕對值 |
|||||||||||||||||||||
|
5.型號命名方法 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7.選型須知 | |
|
1）型號 2）分度號 3）精度等級 4）安裝固定形式 5）保護管材質 6）長度或插入深度 |
|
|
例A：熱電阻，Pt100型，A級，固定螺紋 M27×2，保護管316L，長度450mm，插入深度300mm。WZP-220，Pt100熱電阻，L×I=450×300，I級，保護管316L，螺紋 M27×2。
|
