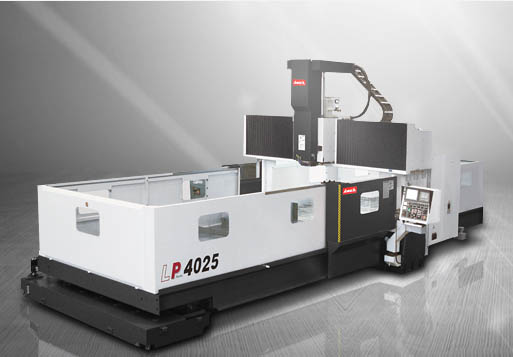

秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LP 系列龍門型加工中心機，憑藉著大馬力、高剛性結構，結合高品質、自動化等周邊配備與完整的系列規格尺寸，提供您高效能、高生產力的加工對策；廣為全球知名汽車工業、精密模具工業、航太工業與能源工業等加工大廠所采用
LP 系列另可選配自動化交換頭庫與立臥換刀系統成為五面加工機，更彈性的加工能力可充分符合您今日與未來的各種加工需求
系列化產品線，規格齊全，搭配高彈性之自動化交換頭庫與立臥換刀系統，提供全自動化、高效能與高生產性之加工性能
強悍的切削能力
頭部采用內包式硬軌設計，高剛性、力流效應佳，減少切削懸伸、震動問題。Y 軸采用段差式高剛性線性滑軌設計，提升主軸頭、鞍座、橫梁之整體結構剛性，縮短刀具接觸點與橫梁之間距，提升切削能力
中心對稱式主軸系統設計將主軸、馬達、滾珠螺桿、雙配重油壓缸與齒輪箱做最佳之空間配置，有效抑制熱變位與減低不平衡力矩的產生，確保加工精度與重切削能力
齒輪式高扭力主軸
![[+]](http://www.awea.com/images/milling/production-bridge/lp/spindle/4000-gear-tw.jpg)
![[+]](http://www.awea.com/images/milling/production-bridge/sp/spindle/6000-gear-tw.jpg)
內藏式高速、高扭力主軸
![[+]](http://www.awea.com/images/milling/production-bridge/lp/spindle/6000-bulit-in-tw.jpg)
![[+]](http://www.awea.com/images/milling/production-bridge/lp/spindle/8000-bulit-in-tw.jpg)
直結式高速、高功率主軸
![[+]](http://www.awea.com/images/milling/production-bridge/sp/spindle/8000-direct-tw.jpg)
![[+]](http://www.awea.com/images/milling/production-bridge/sp/spindle/10000-direct-tw.jpg)
| 由亞崴電控開發團隊所自力研發之 i console 資訊控制臺系統，以簡潔的操作介面，提供您即時的機臺資訊與豐富的對話式功能，有效簡化繁雜的加工操作程序，提高機臺智能化加工能力。 |
|---|
機臺發生警報時，可顯示故障發生原因與排除步驟，可讓操作者自行排除簡單的故障問題，減少機臺停工時間
簡化量測圓形工件中心座標，依圖示量測 A、B、C 三點座標，即可求出正確的圓形工件中心點座標
透過量測矩形工件的 A、B、C、D、E 五點座標，可計算出矩形工件的中心點座標和傾斜角；并可將計算出的工件中心點座標輸入至工件座標系統中 ( G54 ~ G59 )
執行手動刀長量測后，控制器自動計算被量測刀具之刀尖位置，自動輸入刀長補正表
透過線上即時偵測主軸負載來控制軸向進給倍率，可有效增加刀具使用壽命、縮短粗加工切削時間并確保意外撞機情形下立即停止軸向進給，降低主軸的損害
從粗加工到精加工階段，操作者可依據實際加工需求，先選擇輸入加工模式、再定義容許誤差與工件重量，即可以獲得最佳加工參數設定
| 列印此頁面 | LP-2516 | LP-3016 | LP-4016 | LP-5016 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 2,500 mm | 3,000 mm | 4,000 mm | 5,000 mm |
| Y 軸行程 | 1,600 mm | |||
| Z 軸行程 | 760 mm | |||
| 主軸鼻端至工作臺面距離 | 240 ~ 1,000 mm | |||
| 雙柱間距離 | 1,700 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 2,310 mm | 3,260 mm | 4,200 mm | 5,000 mm |
| 工作臺尺寸 ( Y 方向 ) | 1,500 mm | |||
| 工作臺最大載重量 | 8,000 kg | 10,000 kg | 12,000 kg | 14,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 | 6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) | |||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 20,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | |||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 40 選配 ) | |||
| 最大刀具直徑 / 鄰刀空 | ? 127 / ? 215 mm | |||
| 最大刀具長度 | 400 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 / 全長 mm | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.020 mm / 全長 | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 mm | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm2 | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 7.5 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 420 liter ( 1.5 HP ) | |||
| 機器凈重 | 26,000 kg | 28,500 kg | 33,000 kg | 36,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
| 列印此頁面 | LP-3025 | LP-4025 | LP-5025 | LP-6025 |
|---|---|---|---|---|
| 重要諸元 | ||||
| X 軸行程 | 3,000 mm | 4,000 mm | 5,000 mm | 6,000 mm |
| Y 軸行程 | 2,500 mm ( 3,200 mm 選配 ) | |||
| Z 軸行程 | 760 mm ( 1,000 / 1,200 / 1,400 mm 選配 ) | |||
| 主軸鼻端至工作臺面距離 | 240 ~ 1,000 mm ( 200 ~ 1,200 mm / 200 ~ 1,400 mm / 200 ~ 1,600 mm 選配 ) | |||
| 雙柱間距離 | 2,700 mm | |||
| 工作臺 | ||||
| 工作臺尺寸 ( X 方向 ) | 3,020 mm | 4,020 mm | 5,020 mm | 6,020 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,400 mm | |||
| 工作臺最大載重量 | 12,000 kg | 15,000 kg | 18,000 kg | 20,000 kg |
| 主軸 | ||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | |||
| 主軸轉速 |
6,000 rpm ; 8,000 / 10,000 rpm 直結式主軸 ( 選配 ) Z 軸 : 1,000 / 1,200 / 1,400 mm 可搭載 ： 4,000 / 5,000 齒輪式主軸 ( 選配 ) 6,000 / 8,000 內藏式主軸 ( 選配 ) 8,000 / 10,000 直結式主軸 ( 選配 ) |
|||
| 主軸內孔規格 | BT50 ( ISO50 ) / DIN69871-A ( 選配 ) | |||
| 主軸進給 | ||||
| 快速進給速率 X 軸 | 20,000 mm / min. | 15,000 mm / min. | 10,000 mm / min. | 10,000 mm / min. |
| 快速進給速率 Y 軸 | 15,000 mm / min. | |||
| 快速進給速率 Z 軸 | 15,000 mm / min. | |||
| 切削進給速率 | 1 ~ 10,000 mm / min. | 1 ~ 5,000 mm / min. | ||
| 刀庫 | ||||
| 刀庫容量 | 32 支刀 ( 60 / 90 / 120 選配 ) | |||
| 最大刀具直徑 / 鄰刀空 | ? 127 / ? 215 mm | |||
| 最大刀具長度 | 350 mm | |||
| 最大刀具重量 | 20 kg | |||
| 精度 | ||||
| 定位精度 ( JIS B 6338 ) | ± 0.015 mm / 全長 | |||
| 定位精度 ( VDI 3441 ) | P ≤ 0.025 mm / 全長 | P ≤ 0.030 mm / 全長 | P ≤ 0.040 mm / 全長 | P ≤ 0.050 mm / 全長 |
| 重現精度 ( JIS B 6338 ) | ± 0.003 mm | |||
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.020 mm | Ps ≤ 0.025 mm | Ps ≤ 0.030 mm | Ps ≤ 0.035 mm |
| 一般規格 | ||||
| 電力需求 | 220 ± 10 % | |||
| 氣壓壓力需求 ( 最少 ) | 5 ~ 8 ( 5 ) kg / cm2 | |||
| 油壓箱容量 ( 油壓泵 ) | 120 liter ( 10 HP ) | |||
| 潤滑油箱容量 | 6 liter | |||
| 切削液容量 ( 切削液泵 ) | 750 liter ( 1.5 HP ) | |||
| 機器凈重 | 36,000 kg | 40,000 kg | 45,000 kg | 50,000 kg |
本公司保留因技術需求，隨時更改內容及文字之權利。
