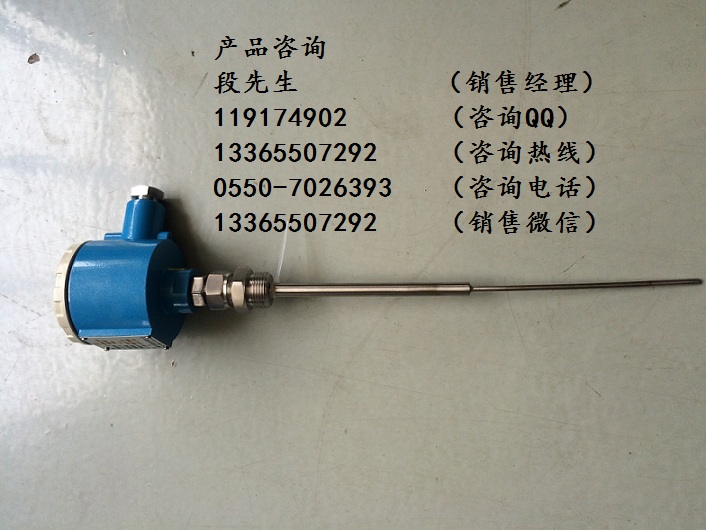

WRMB-74M帶溫度變送器防爆熱電偶
產品咨詢
（銷售經理）
（咨詢QQ）
（咨詢熱線）
（咨詢電話）
（銷售微信）
1、帶溫度變送器防爆熱電偶（阻）應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、帶溫度變送器防爆熱電偶（阻）特點
3、帶溫度變送器防爆熱電偶（阻）工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生時，能通過接合面間隙熄火和冷卻，使后的火焰全溫度傳不到腔外，從而進行防爆。
4、帶溫度變送器防爆熱電偶（阻）品執行標準
5、帶溫度變送器防爆熱電偶（阻）測溫范圍及允差
1)熱電阻測溫范圍及允差
型 號
分度號
測溫范圍℃
精度等級
允許偏差
WZPB
Pt100
-200-+500
A級 B級
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB
Cu50 Cu100
-50-+100
±(0.30+0.005 ItI)
2)熱電偶測溫范圍及允差
型 號
分度號
允 差 等 級
I
II
允差值
測溫范圍℃
允差值
測溫范圍
WRNB
K
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WRMB
N
±1.5℃
-40-375
±2.5℃
-40-333
±0.004 ItI
375-1000
0.0075 ItI
333-1200
WREB
E
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-800
0.004 ItI
333-900
WRFB
J
±1.5℃
-40-375
±1.5℃
-40-333
±0.004 ItI
375-750
0.004 ItI
333-750
WRCB
T
±1.5℃
-40-125
±1℃
-40-133
±0.004 ItI
125-350
0.0075 ItI
133-1000
6、輸出信號：4-20 mA，負載電阻250，傳輸導線電阻100
7、輸出方法：二線制
8、精度等級：
9、供電電源：24V.DC±10℅
10、防護等級：IP65
11、防爆等級： 隔爆型：dⅡBT4 dⅡCT5 dⅡCT6 本質安全型：iaⅡCT6
12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50MΩ.
13、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間；當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間τ0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
15、工作環境：
安裝場所等級
溫 度℃
相對濕度％
大氣壓力KPa
Cx1
-25~+55
5-95
86-106
Cx2
-25~+70
Cx3
-40~+80
16、支撐管長度確定：溫度變送器的工作溫度由支撐管所造成的殼體升溫同環境之和，支撐管所造成的殼體升溫見下圖。
17、取證一覽表:
防爆級別
防爆證號
認證機構
dⅡBT4
GYB97151
NEPSI
dⅡBT4
GYB97152
NEPSI
dⅡCT4
GYB97203
NEPSI
dⅡCT4
GYB97204
NEPSI
iaⅡCTT6
GYB99412
NEPSI
iaⅡCTT6
GYB99413
NEPSI
注：NEPSI防爆認證系國家級儀器儀器儀表防爆安全監督檢驗站
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
