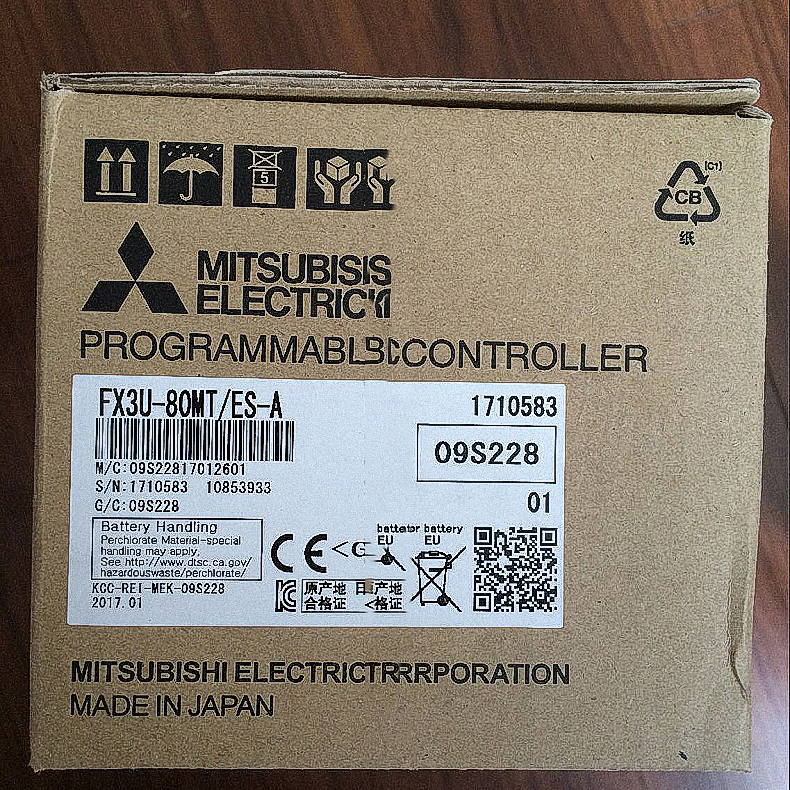

三菱FX3U系列PLC電源FX3U-80MT-ES-A
三菱PLC FX3U-80MT/ES-A 產品詳細介紹：
【FX3U-80MT/ES-A電源規格】
◆ 電源電壓：AC100~240V
◆ 電源電壓允許范圍：AC85~264V
◆ 額定頻率：50/60Hz
◆ 允許瞬時停電時間：對l0ms以下的瞬時停電會繼續運行。
電源電壓為AC200V的系統時，可以通過用戶程序，可在10~100ms之間更改。
◆ 電源保險絲：250V 5A
◆ 沖擊電流：最大30A 5ms以下/AC100V,最大65A 5ms以下/AC200V
◆ 消耗功率：50W
◆ DC24V供給電源：600mA以下
◆ DC5V內置電源：500mA以下
【FX3U-80MT/ES-A輸入規格】
◆ 輸入形式：漏型/源型
◆ 輸入點數：40
◆ 輸入的連接方式：固定式端子排
◆ 輸入信號電壓：AC電源型：DC24V ±10% DC電源型：DC16.8~28.8V
◆ 輸入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ)
◆ 輸入信號電流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V)
◆ ON輸入感應電流：X000~X005(3.5mA以上) X006~X007(4.5mA以上)
◆ OFF輸入感應電流：1.5mA以下
◆ 輸入信號形式：無電壓觸點輸入
漏型輸入時：NPN開集電極型晶體管
源型輸入時：PNP開集電極型晶體管
◆ 輸入回路隔離：光耦隔離
◆ 輸入動作的顯示：光耦驅動時面板上的LED燈亮
◆ 輸入回路結構圖
【FX3U-80MT/ES-A輸出規格】
◆ 輸出種類：晶體管/漏型輸出
◆ 輸出點數：40
◆ 輸出的連接方式：拆裝式端子排(M3螺絲)
◆ 外部電源：DC5～30V
◆ 最大電阻負載：0.5A/1點
每個公共端的合計負載電流如下
·輸出1點/1個公共端：0.5A以下
·輸出4點/1個公共端：0.8A以下
·輸出8點/1個公共端：1.6A以下
◆ 最大感性負載：12W/DC24V
每個公共端的合計負載電流如下
·輸出1點/1個公共端：12W/DC24V
·輸出4點/1個公共端：19.2W/DC24V
·輸出8點/1個公共端：38.4W/DC24V
◆ 開路漏電流：0.1mA以下/DC30V
◆ ON電壓：1.5V以下
◆ OFF->ON響應時間:Y000~Y002:5μs以下/l0mA以上(DC5~24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
◆ ON->OFF響應時間:Y000~Y002 :55s以下/10OmA以上(DC5-24V)；Y003以后:0.2ms以下/200mA以上(DC24V)
◆ 回路隔離：光耦隔離
◆ 輸出動作的顯示：光耦驅動時面板上的LED燈亮
◆ 輸出回路結構圖
FX3U-80MT/ES-A重量：1.2kg
