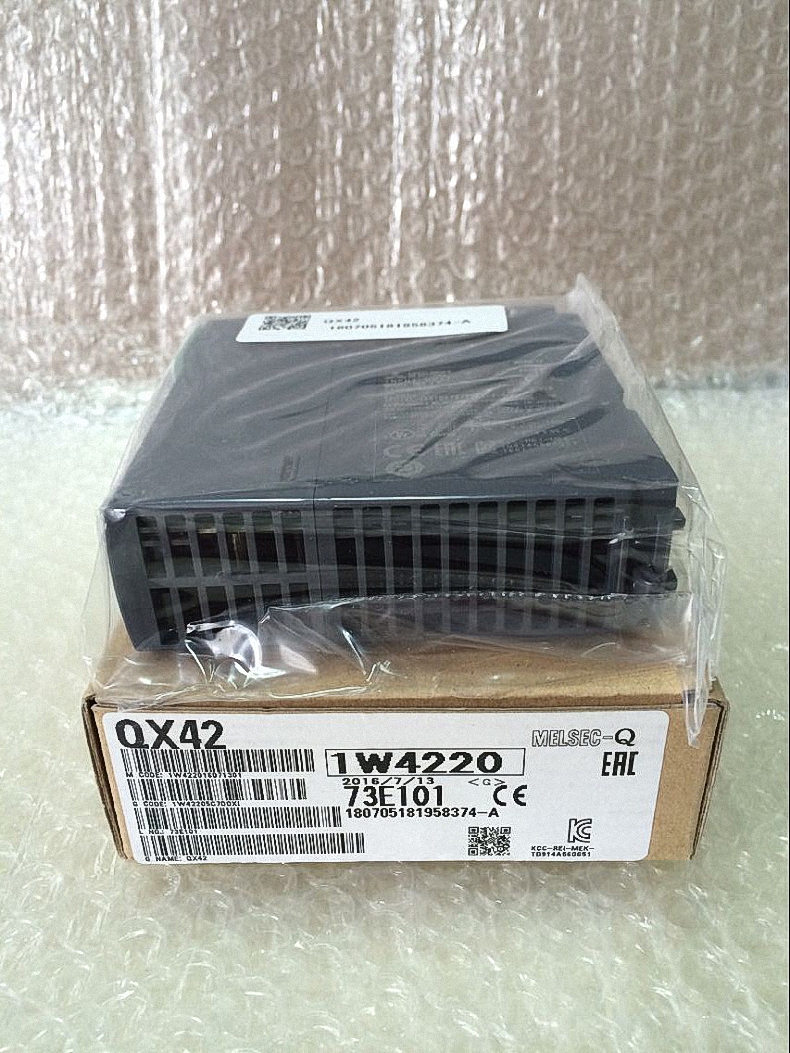

三菱Q系列DC電源64點高速輸入模塊QX42
三菱PLC模塊QX42規格詳細說明:
┌─────────┬─────────────────────────────┐
│輸入形式 │DC輸入模塊(正極公共端型) │
├─────────┼─────────────────────────────┤
│輸入點數 │32點 │
├─────────┼─────────────────────────────┤
│隔離方法 │光電耦合器 │
├─────────┼─────────────────────────────┤
│額定輸入電壓 │DC24V (+20/-15%，紋波系數在5%以內) │
├─────────┼─────────────────────────────┤
│額定輸入電流 │約4mA │
├─────────┼─────────────────────────────┤
│輸入額定降低值 │參考降低額定值圖 │
├─────────┼─────────────────────────────┤
│ON電壓/ON電流 │19V或更高/3mA或更高 │
├─────────┼─────────────────────────────┤
│OFF電壓/OFF電流 │11V或更低/1.7mA或更低 │
├─────────┼─────────────────────────────┤
│輸入阻抗 │約5.6kΩ │
├─────────┼─────────────────────────────┤
│ON->OFF響應時間 │1ms/5ms/l0ms/20ms/70ms或更短(CPU參數設置)初始化設置為10ms │
├─────────┼─────────────────────────────┤
│OFF->ON響應時間 │1ms/5ms/l0ms/20ms/70ms或更短(CPU參數設置)初始化設置為10ms │
├─────────┼─────────────────────────────┤
│介電耐壓電壓 │560VAC ms/3個周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│絕緣電阻 │由絕緣電阻測試儀測出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗擾度 │通過1500Vp-p嗓聲電壓、1μs嗓聲寬度和25至60Hz嗓聲頻率的嗓聲│
│ │ 模擬器 │
│ │─────────────────────────────┤
│ │第一瞬時嗓聲IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防護等級 │IP2X │
├─────────┼─────────────────────────────┤
│公共端子排列 │32點/公共端(公共端子:1B01、1B02、2B01、2B02) │
├─────────┼─────────────────────────────┤
│I/O點數 │64 (按32點輸入模塊設置I/O分配。) │
├─────────┼─────────────────────────────┤
│運行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部連接 │40-引腳連接器 │
├─────────┼─────────────────────────────┤
│適用線徑 │芯0.3mm2(用于A6CON1) │
├─────────┼─────────────────────────────┤
│外部接線連接器 │A6CON1、A6CON2、A6CON3(可選) │
├─────────┼─────────────────────────────┤
│適用連接器/端子排 │A6TBXY36、A6TBXY54、A6TBX70 │
├─────────┼─────────────────────────────┤
│5VDC內部電流消耗 │90A(標準:所有點ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.18kg │
└─────────┴─────────────────────────────┘
