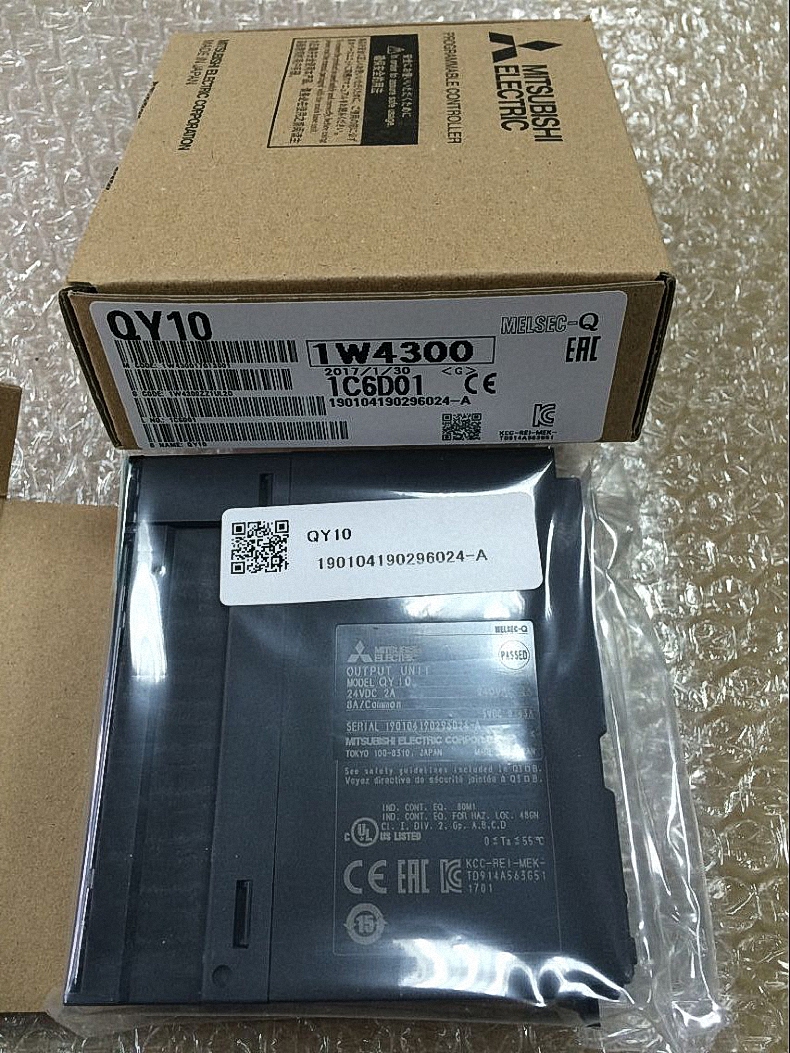

三菱Q系列觸點輸出模塊QY10
三菱Q系列輸出模塊QY10規(guī)格詳細說明:
┌─────────┬─────────────────────────────┐
│輸出類型 │觸點輸出模塊 │
├─────────┼─────────────────────────────┤
│輸出點數(shù) │16點 │
├─────────┼─────────────────────────────┤
│隔離方法 │繼電器 │
├─────────┼─────────────────────────────┤
│額定切換電壓 │24VDC 2A(電阻負載)/1點 8A/1公共端 │
├─────────┼─────────────────────────────┤
│額定切換電流 │240VAC 2A(cosФ=1)/1點 8A/1公共端 │
├─────────┼─────────────────────────────┤
│最小切換負載 │5VDC 1mA │
├─────────┼─────────────────────────────┤
│最大切換負載 │264VAC 125VDC │
├─────────┼─────────────────────────────┤
│ON->OFF響應時間 │10ms或更短 │
├─────────┼─────────────────────────────┤
│OFF->ON響應時間 │12ms或更短 │
├─────────┼─────────────────────────────┤
│最大切換頻率 │3600次/小時 │
├─────────┼─────────────────────────────┤
│電涌抑制器 │無 │
├─────────┼─────────────────────────────┤
│保險絲 │無 │
├─────────┼─────────────────────────────┤
│介電耐壓電壓 │2830VAC ms/3個周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│絕緣電阻 │由絕緣電阻測試儀測出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗擾度 │通過1500Vp-p嗓聲電壓、1μs嗓聲寬度和25至60Hz嗓聲頻率的嗓聲│
│ │ 模擬器 │
│ │─────────────────────────────┤
│ │第一瞬時嗓聲IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防護等級 │IP1X │
├─────────┼─────────────────────────────┤
│公共端子排列 │16點/公共端(公共端子:TB17 ) │
├─────────┼─────────────────────────────┤
│I/O點數(shù) │16(按16點輸出模塊設置I/O分配。) │
├─────────┼─────────────────────────────┤
│運行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部連接 │18-點端子排(M3*6螺釘) │
├─────────┼─────────────────────────────┤
│適用線徑 │芯0.3至0.75mm2(外徑最大2.8毫米(0.11英寸)) │
├─────────┼─────────────────────────────┤
│適用夾緊端子 │R1.25~3(不能使用帶套管夾緊端子。) │
├─────────┼─────────────────────────────┤
│5VDC內(nèi)部電流消耗 │430mA(標準:所有點ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.22kg │
└─────────┴─────────────────────────────┘
