主要結構和工作原理

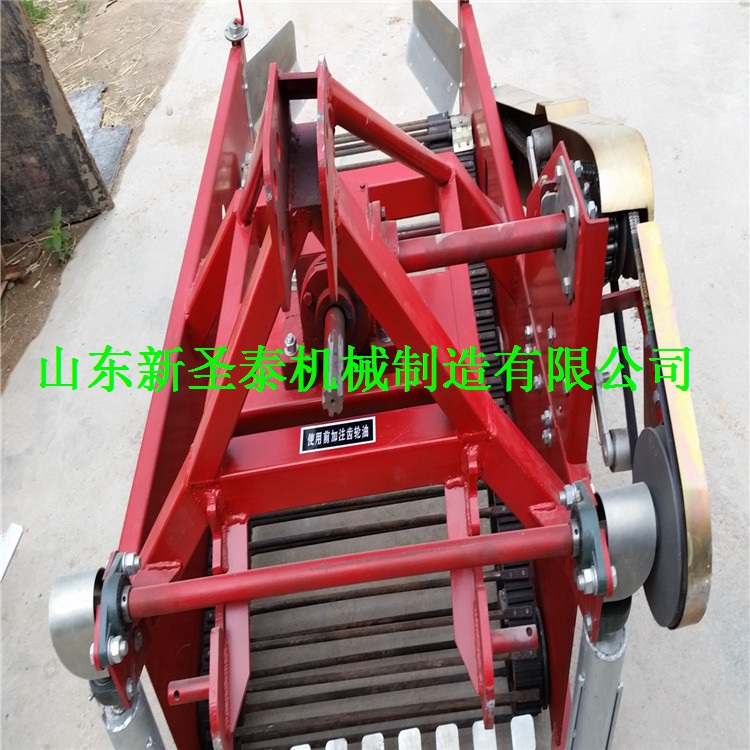

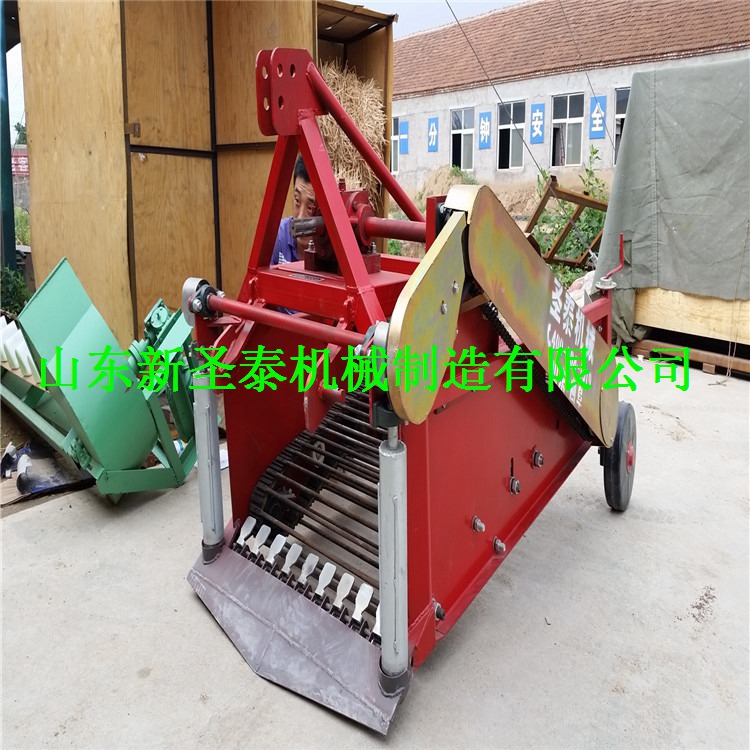

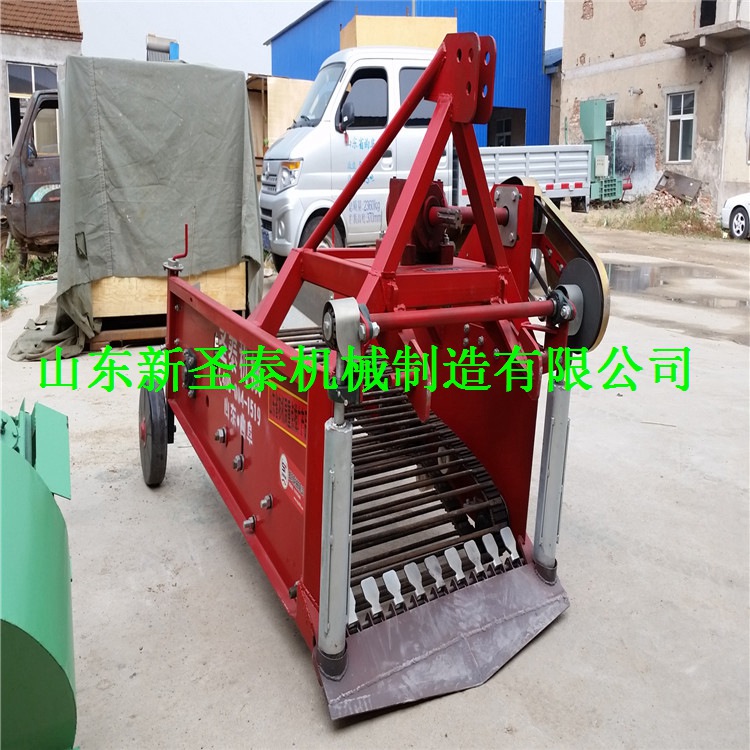

該機主要結構有大架、主軸組合、前后傳動軸組合、離合器、分離排鏈、挖掘鏟、振動篩等部件組成。
該機懸掛在手扶拖拉機后方，經手扶拖拉機變速箱輸入軸右端安裝的鏈輪、鏈條傳至該機傳動軸，經主傳動軸上偏心塊、連桿帶動挖掘鏟作前后往復運動，再由傳動軸左端齒輪帶動過橋軸上變速齒輪，并改變傳動方向，再經鏈條帶動分離排鏈主傳動軸，并由主傳動軸兩端偏心塊帶動振動篩上下抖動。在手扶拖拉機的牽引下，使挖掘鏟挖掘出來的馬鈴薯（大蒜、地瓜等）鋪放在分離排鏈上，在分離排鏈的轉動下土落在分離排鏈下方，馬鈴薯（大蒜、地瓜等）和未落下的土塊，在分離排鏈上面落在振動篩上，再次清選分離后集中鋪放在機后地面上。
安裝與調試
將機具下懸掛壁銷軸插入拖拉機懸掛臂孔中，銷好銷鎖，機具上懸掛臂與拖拉機中央拉桿鏈接，可以通過旋轉中央拉桿以調整機具深淺，分合變速箱固家到拖拉機的輸出軸上，機具變速箱與分合變速箱以拐臂連接。
技術保養與保管
1、每班作業結束后 應清除機具各部位的泥土
2、檢查各部位的緊固件，如有松動及時緊固
3、檢查各轉動部位是否轉動靈活，如不正常，應及時調整和排除
4、長期不用時機具應注意防止雨淋，避免與酸性物質接觸，以免腐蝕。刀片應涂油處理！
