憑 借我們廣泛的產品系列，我們針對每種要求都能提供合適的 CP，如用于 SIMATIC S7-300 的 Lean 型、標準型或增值型，用于制造業中創新解決方案的模塊化控制器！ 通過這種 CP 的控制器連接可以直接接入工業以太網中。 通訊處理器可執行多種協議，并支持以下協議:
PG/OP 通訊
S7 通訊
開放式通訊 (SEND/RECEIVE)
PROFINET 通訊
IT 通訊
節省編程設備和 HMI 操作與監控設備以及 S7 控制器之間的通訊連接成本。
性能強大且安全堅固的通訊處理器，通過工業以太網連接 S7-300，同時作為 PN IO 控制器用于連接 PROFINET。
此 外，對于CP 343-1 功能，CP 343-1 Advanced 通過 E-Mail 和可自行建立的網頁提供理想的維護和質量保證支持。 諸如 FTP 的互聯網功能甚至能夠連接于 PC 的不同系統。 由此，S7-300 的這種 CP 形成了現場層面和引導層面之間的橋。
結合可加載的固件擴展裝置，該通訊處理器通過工業以太網有效訪問涉及所有企業層的數據庫，無需編程控制器。
訂貨號：
6ES7 331-7KF02-0AB0 模擬量輸入模塊(8路，多種信號)
6ES7 331-7KB02-0AB0 模擬量輸入模塊(2路，多種信號)
6ES7 331-7NF00-0AB0 模擬量輸入模塊(8路，15位精度)
6ES7 331-7NF10-0AB0 模擬量輸入模塊(8路，15位精度)4通道模式
6ES7 331-7HF01-0AB0 模擬量輸入模塊(8路，14位精度，快速)
6ES7 331-1KF01-0AB0 模擬量輸入模塊(8路, 13位精度)
信號模塊是 SIMATIC S7-300 進行過程操作的接口。S7-300 模塊范圍的多面性允許模塊化自定義，以滿足最多變的任務。
S7-300 支持多面性技術任務，并提供詳盡的通訊選項。除了具有集成功能和接口的 CPU，在 S7-300 設計中還有各種針對技術和通訊的特殊模塊。

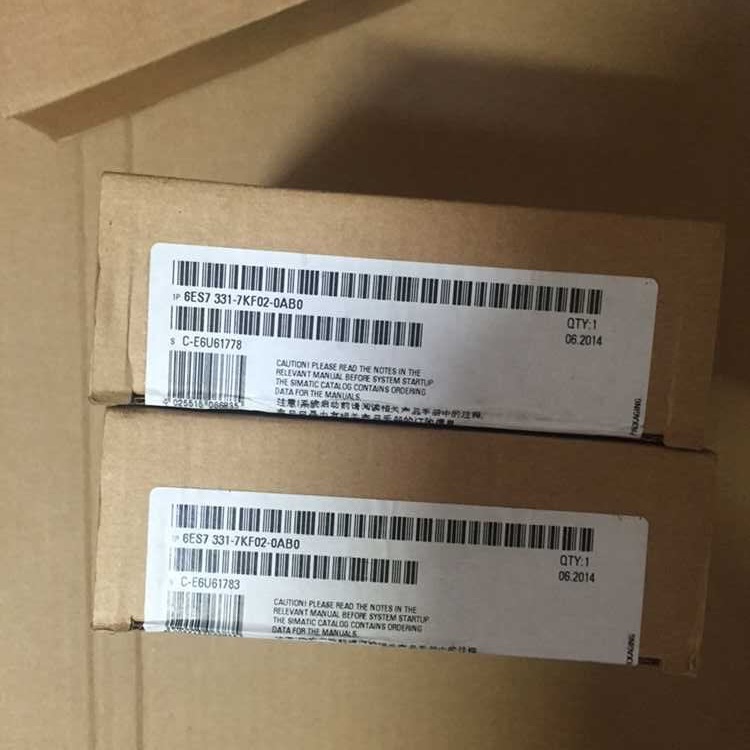

西門子6ES7331-7KF02-0AB0
安裝簡便
通過前端連接器連接傳感器/執行器。可使用以下連接方式進行連接：
螺釘型接線端子
彈簧型接線端子
快速連接（絕緣穿刺）
更換模塊后，只需將連接器插入相同類型的新模塊中，并保留原來的布線。前端連接器的編碼可避免發生錯誤。
快速連接
連接 SIMATIC TOP 更加簡單、快速（不是緊湊 CPU 的板載 I/O）?？墒褂妙A(yù)先裝配的帶有單個電纜芯的前端連接器，和帶有前端連接器模塊、連接線纜和端子盒的完整插件模塊化系統。
高組裝密度
模塊中為數眾多的通道使 S7-300 實現了節省空間的設計。可使用每個模塊中有 8 至 64 個通道（數字量）或 2 至 8 個通道（模擬量）的模塊。
簡單參數化
使用 STEP 7 對這些模塊進行組態和參數化，并且不需要進行不便的轉換設置。數據進行集中存儲，如果更換了模塊，數據會自動傳輸?shù)叫碌哪K，避免發生任何設置錯誤。使用新模塊時，無需進行軟件升級?？筛鶕?jù)需要復制組態信息，例如用于標準機器。返回頁首
許多不同的數字量和模擬量模塊根據每一項任務的要求，準確提供輸入/輸出。
數字量和模擬量模塊在通道數量、電壓和電流范圍、電氣隔離、診斷和警報功能等方面都存在著差別。在這里提到的所有模塊范圍中，SIPLUS 組件可用于擴展的溫度范圍 -25…+60°C 和有害的空氣/冷凝。
診斷、中斷
許多模塊還會監控信號采集（診斷）和從過程（過程中斷）中傳回的信號。這樣便可對過程中出現的錯誤（例如斷線或短路）以及任何過程事件（例如數字輸入時的上升邊或下降邊）立刻做出反應。使用 STEP 7，即可輕松對控制器的響應進行編程。
專用模塊
用于測試和時，模擬量模塊可插入到 S7-300。該模塊通過 LED 轉換和指示輸出信號，實現對編碼器信號的模擬。
該模塊可插入到任何地方（不必遵守插槽規則）。該虛擬模塊為未組態的信號模塊預留了一個插槽。稍后安裝該模塊時，整個組態的機械配置和地址分配均不會更改。
模擬量輸入模板用來實現PLC與模擬量過程信號的連接。用于連接電壓和電流傳感器、熱電耦、電阻和熱電阻
模擬量輸入模塊將來自過程的的模擬量信號轉換為可在控制器中進行內部處理的數字量信號。
該模塊具有如下特點：
|
|
6ES7 331-7KF02-0AB0 |
6ES7 331-7HF01-0AB0 |
6ES7 331-1KF02-0AB0 |
6ES7 331-7KB02-0AB0 |
|
電源電壓 |
|
|
|
|
|
負載電壓 L+ |
|
|
|
|
|
24 V |
24 V |
|
24 V |
|
√ |
√ |
|
√ |
|
輸入電流 |
|
|
|
|
|
從負載電壓 L+（空載），最大值 |
200 mA |
50 mA |
|
80 mA |
|
從背板總線 5 VDC，最大值 |
50 mA |
60 mA |
90 mA |
50 mA |
|
功耗 |
|
|
|
|
|
功耗，典型值 |
1 W |
1.5 W |
0.4 W |
1.3 W |
|
模擬量輸入 |
|
|
|
|
|
模擬量輸入點數 |
8 |
8 |
8 |
2 |
|
用于電阻測量的模擬量輸入點數 |
4 |
|
8 |
1 |
|
電壓輸入時的允許輸入電壓（破壞限值），最大值 |
20 V；連續；75 V，最長 1 s（傳號空號比 1:20） |
20V；20 V DC 固定，75 V DC 最長 1 s（占空比 1:20） |
30 V；12V 連續；30V 最長 1 s |
20 V；連續；75 V，最長 1 s（傳號空號比 1:20） |
|
電流輸入時允許的輸入電流（破壞極限），最大值 |
40 mA |
40 mA |
40 mA |
40 mA |
|
輸入范圍（額定值），電壓 |
|
|
|
|
|
- |
- |
√ |
- |
|
√ |
√ |
√ |
√ |
|
- |
|
- |
- |
|
√ |
√ |
√ |
√ |
|
√ |
√ |
√ |
√ |
|
√ |
|
- |
√ |
|
√ |
|
- |
√ |
|
√ |
√ |
√ |
√ |
|
- |
|
√ |
- |
|
√ |
√ |
√ |
√ |
|
√ |
√ |
- |
√ |
|
輸入范圍（額定值），電流 |
|
|
|
|
|
√ |
√ |
√ |
√ |
|
√ |
|
- |
√ |
|
√ |
√ |
√ |
√ |
