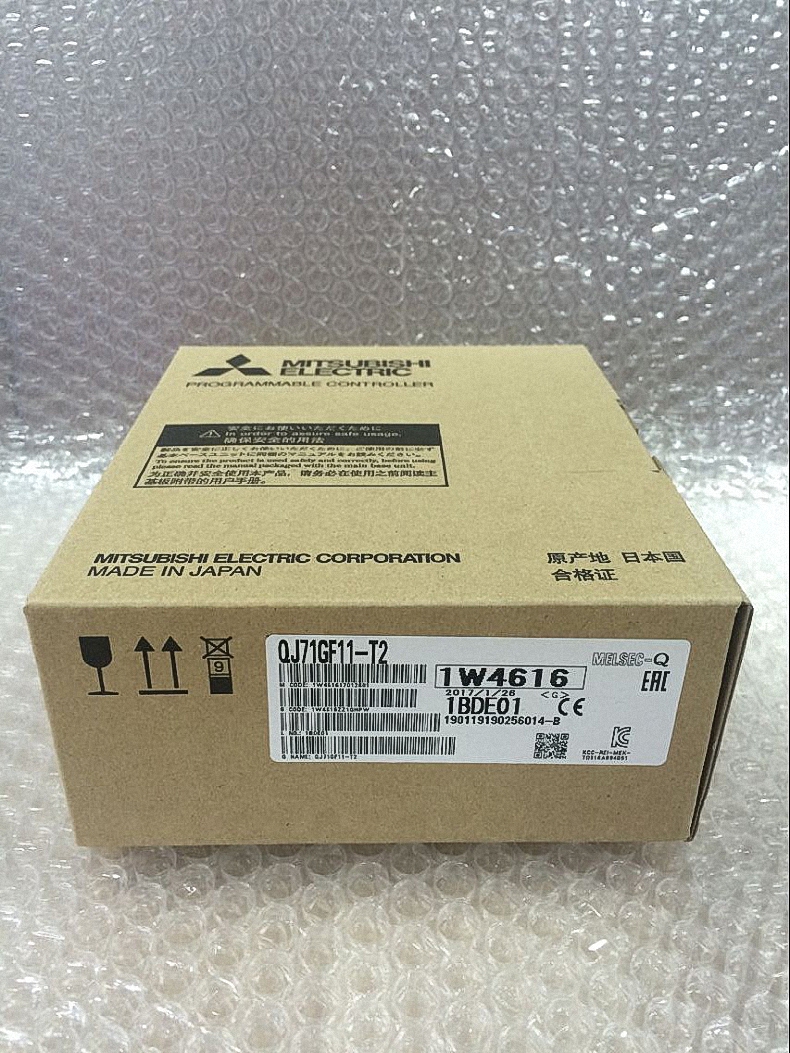

三菱Q系列CC-Link IE現場網絡主站本地站通訊模塊QJ71GF11-T2
QJ71GF11-T2是三菱Q系列CC-Link IE現場網絡主站/本地站模塊，QJ71GF11-T2只能用于通用型CPU，且模塊序列號前五位必需在12012以后的通用型CPU，高性能CPU不能用的。
三菱Q系列CC-Link IE現場網絡主站本地站模塊QJ71GF11-T2產品規格說明：
[最大連接站數] 121個(主站1個，從站120個)
[最大網絡數] 239
[每個網絡的最大鏈接點數]
RX：16K點(16384點，2K字節)
RY：16K點(16384點，2K字節)
RWr：8K點(8192點，16K字節)
RWw：8K點(8192點，16K字節)
[每站的最大鏈接點數]
1、主站
RX：16K點(16384點，2K字節)
RY：16K點(16384點，2K字節)
RWr：8K點(8192點，16K字節)
RWw：8K點(8192點，16K字節)
2、本地站
RX：2048點，256字節
RY：2048點，256字節
RWr：1024點，2048字節
RWw：1024點，2048字節
[通信速度] 1Gbps
[傳送線路形式] 線形、星形(也可以為線形與星形的混合)、環形
[通信電纜] 滿足1000BASE-T規格的以太網電纜:分類5e以上，(帶雙重屏蔽·STP)直出電纜
[最大站間距離] 100m(根據ANSI/TIA/EIA-568-B(Category 5e))
[總延長距離] 線形12000m(連接121個時)、星形根據系統配置、環形12100m(連接121個時)
[串聯連接級數] 最多20級
[通信方式] 令牌總線方式
[輸入輸出占用點數] 32點(I/O分配：智能分配32點)
[DC5V內部消耗電流] 0.85A
[外形尺寸H*W*D] 89*27.4*115(mm)
[重量] 0.18kg
