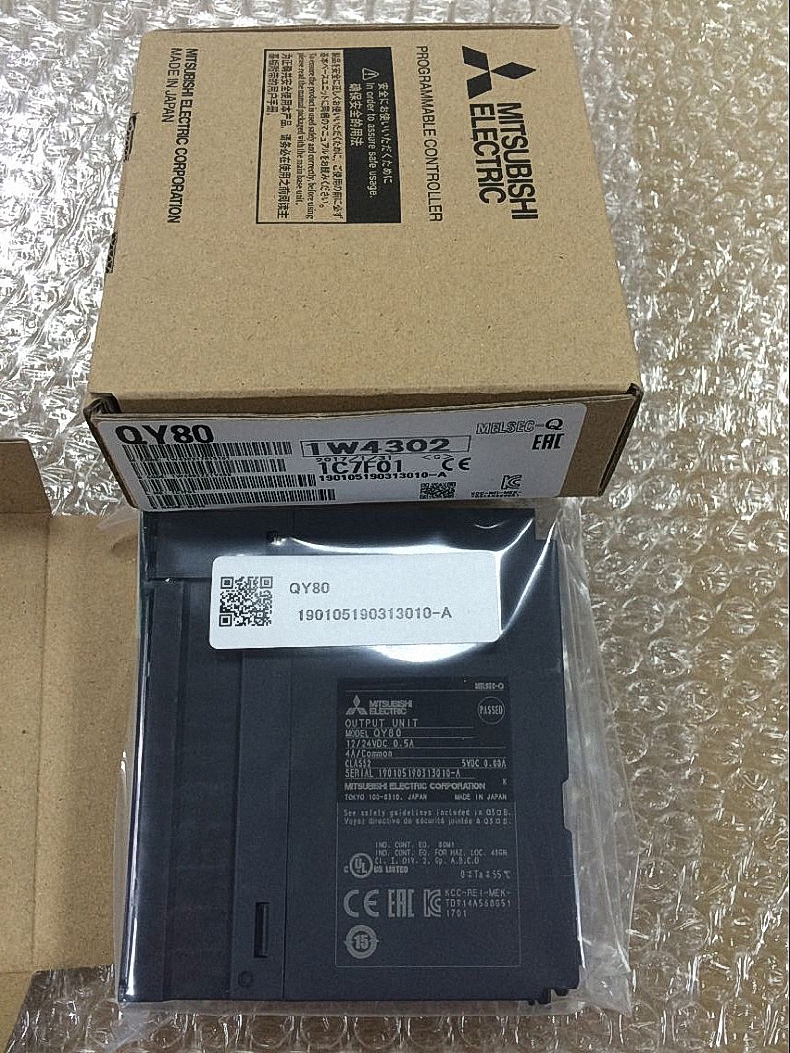

三菱Q系列晶體管漏型輸出模塊QY80
三菱PLC Q系列輸出模塊QY80規格詳細說明:
┌─────────┬─────────────────────────────┐
│輸出類型 │晶體管漏型輸出模塊 │
├─────────┼─────────────────────────────┤
│輸出點數 │16點 │
├─────────┼─────────────────────────────┤
│隔離方法 │光電耦合器 │
├─────────┼─────────────────────────────┤
│額定負載電壓 │12-24VDC(+20/-15%) │
├─────────┼─────────────────────────────┤
│最大負載電流 │0.5A/點，4A/公共端 │
├─────────┼─────────────────────────────┤
│最大起動電流 │4A,10ms或更短 │
├─────────┼─────────────────────────────┤
│OFF時的泄漏電流 │0.1mA或更短 │
├─────────┼─────────────────────────────┤
│ON時的最大電壓降 │0.2VDC(標準) 0.5A,0.3VDC(最大) 0.5A │
├─────────┼─────────────────────────────┤
│OFF->ON響應時間 │1ms或更短 │
├─────────┼─────────────────────────────┤
│ON->OFF響應時間 │1ms或更短(額定負載,電阻負載) │
├─────────┼─────────────────────────────┤
│電涌抑制器 │齊納二極管 │
├─────────┼─────────────────────────────┤
│保險絲 │6.7A(不可更改)(保險絲熔斷電流：50A) │
├─────────┼─────────────────────────────┤
│保險絲熔斷指示 │有(當保險絲熔斷時，LED有表示并且信號輸出到CPU) │
├─────────┼─────────────────────────────┤
│外部電源電壓 │12/12VDC (+20/-15%)(紋波系數在5%以內) │
├─────────┼─────────────────────────────┤
│外部電源電流 │20mA(在24VDC時) │
├─────────┼─────────────────────────────┤
│介電耐壓電壓 │560VAC ms/3個周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│絕緣電阻 │由絕緣電阻測試儀測出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗擾度 │通過1500Vp-p嗓聲電壓、1μs嗓聲寬度和25至60Hz嗓聲頻率的嗓聲│
│ │ 模擬器 │
│ │─────────────────────────────┤
│ │第一瞬時嗓聲IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防護等級 │IP2X │
├─────────┼─────────────────────────────┤
│公共端子排列 │16點/公共端(公共端子：TB17) │
├─────────┼─────────────────────────────┤
│I/O點數 │16(按16點輸出模塊設置I/O分配。) │
├─────────┼─────────────────────────────┤
│運行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部連接 │18-點端子排(M3*6螺釘) │
├─────────┼─────────────────────────────┤
│適用線徑 │芯0.3至0.75mm2(外徑最大2.8毫米(0.11英寸)) │
├─────────┼─────────────────────────────┤
│適用夾緊端子 │R1.25~3(不能使用帶套管夾緊端子。) │
├─────────┼─────────────────────────────┤
│5VDC內部電流消耗 │80mA(標準:所有點ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.17kg │
└─────────┴─────────────────────────────┘
