三菱Q系列PLC高速計數器模塊QD62
三菱QD62性能參數

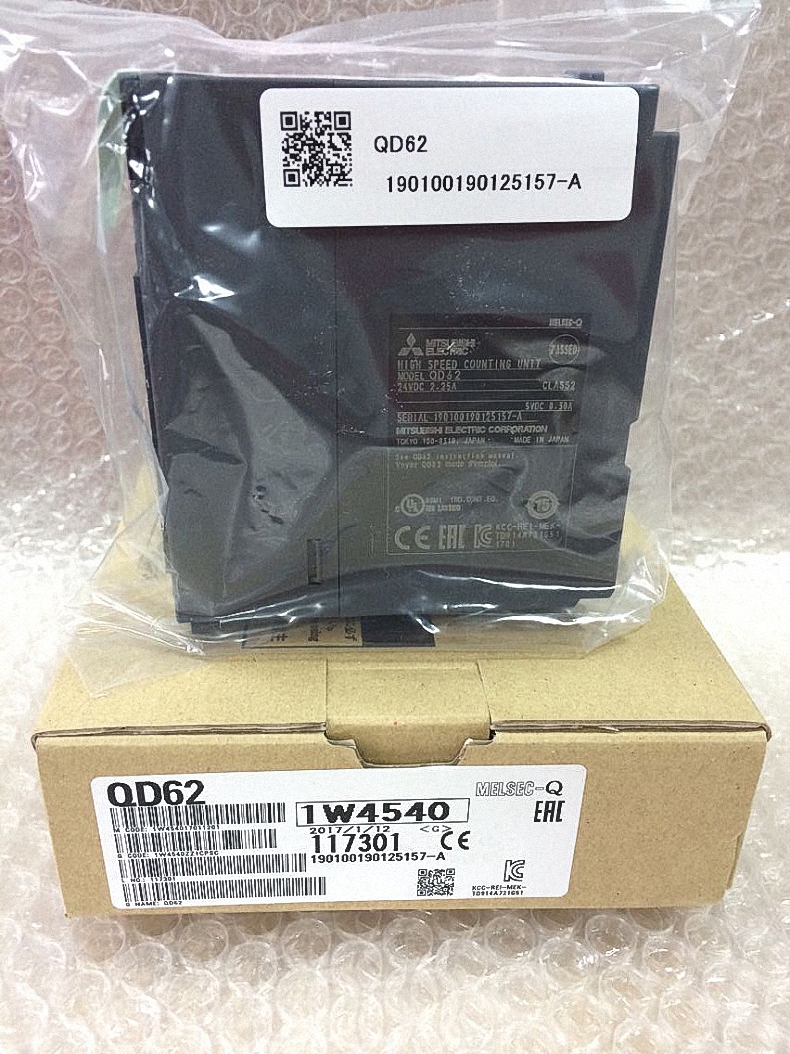

三菱高速計數器模塊QD62
◇2通道,200kpps
◇5/12/24VDC輸入,漏型晶體管輸出
概要：高速的擾動的倒計時進行高速計數器組合。
外部的編碼組合定位等的控制行可能：
32位計數范圍輸入頻道2頻道裝備著，各自獨立的帶符號二進制(－32位2147483648～2147483647)的計數可能。
計數速度的切換功能：
最高計數速度的切換可能，從高速脈沖上升/立下降的緩慢的低周波的脈沖計數可以到。
輸入方式的選擇：1相一逓倍/1/2相相2逓倍1逓倍/2/2相相2逓倍4逓倍/CW/CCW的輸入方式可以選擇。
計數器形式的選擇：
線性計數器形式或環形計數器形式的任何形式可以選擇計數器。
CPU組合的中斷功能：
預先設定的計數值達到了時，CPU單位對中斷信號輸出，中斷程序啟動。
計數器選擇功能：
4種計數器功能的從中選擇一功能可使用。
從外部端子機能制御：
外部端子的預先設定端子/功能·開始端子電壓的事，自定義功能/計數器功能選擇可以執行。
維護性的提高：
外部輸出部的保險絲斷檢測，輸入信號X和，單元的顯示LED進行通知。
計數速度轉換設定200k(100～200kppsk)，100k(10k～100kpps)，10k(10kpps以下)
計數輸入信號相1相輸入(1/2逓倍逓倍)，2相輸入(1/2逓倍逓倍/4逓倍)，CW/CCW輸入
信號電平(φA，φB)DC5/12/24V2～5毫安
DC24V輸入ON/ON電流電壓21.6～26.4V/2～5毫安
折扣電壓/OFF電流5V以下/0.1毫安以下
DC12V輸入ON/ON電流電壓10.8～13.2V/2～5毫安
折扣電壓/OFF電流4V以下/0.1毫安以下
DC5V輸入ON/ON電流電壓4.5～5.5V/2～5毫安
折扣電壓/OFF電流2V以下/0.1毫安以下
計數器計數速度(最高)200kpps，100kpps，10kpps
計數范圍32位帶符號二進制(-2147483648～2147483647)
型式UP/DOWN預置計數器+環形計數器功能
最小計數脈沖寬度(50)比線圈200kpps：5μs(ON/OFF各2.5μs)，2相輸入的時候最小相位差：1.25μs
100kpps：10μs(ON/OFF各5μs)，2相輸入的時候最小相位差：2.5μs
10kpps：100μs(ON/OFF各50μs)，2相輸入的時候最小相位差：25μs
一致檢測比較范圍32位符號付二進制
比較的結果設定值＜計數值
設定值=計數值
設定值＞計數值
外部輸入預置DC5/12/24V2～5毫安
函數的開始DC5/12/24V2～5毫安
外部輸出一致出力晶體管(散熱器類型)輸出：2點/頻道
DC12/24V0.5A/1分，2A/1英
外部電路連接方式：40引腳連接器
適合連接器：A6CON1，A6CON2，A6CON3，A6CON(另售)4
占有插槽數：1
輸入輸出占有點數：16點
DC5V內部消費電流：0.30A
外形尺寸H*W*D：98*27.4*90mm
重量：0.11公斤
