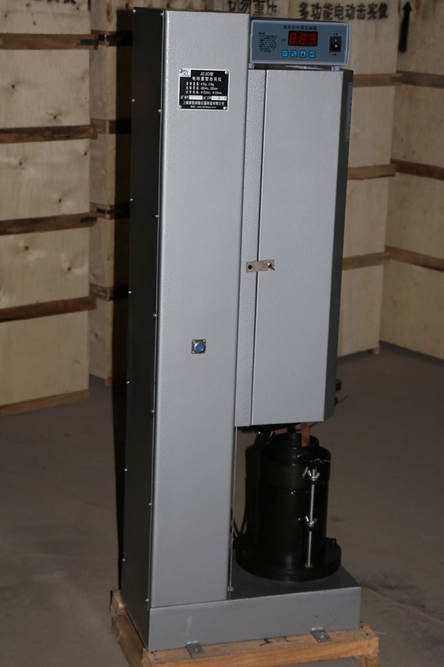

JZ-2D多功能電動擊實儀 儀器概述
電動擊實儀是根據中華人民共和國交通部標準《公路土工試驗規格》（JTJ051-93）中擊實試驗（T0131-93）標準設計制造的，既可做重型擊實試驗又可做輕型擊實試驗。
電動擊實儀 采用高穩定度電子記數器自動控制，試驗準確度高，工作過程自動化，工作穩定、可靠，本儀器結構先進，使用方便是公路土工試驗必備的儀器
24小時熱線：18019385592（羅煥） 021-35304776QQ：1936803778，18019385592
JZ-2D多功能電動擊實儀【技術參數】(GB/T50123國標法)
擊錘重量：4.5kg(重型擊實) 2.5kg(輕型擊實);
擊錘落高：457mm(重型擊實) 305mm(輕型擊實);
擊錘錘面直徑：51mm;
試筒規格：重型Φ152mm、116，容積2103.9cm3;
試筒規格：輕型Φ102mm、116，容積947.4cm3;
護筒高度：重型50mm、輕型50mm;
輕型擊實儀單位體積擊實功約：592.2kj/m3 ;
重型擊實儀單位體積擊實功約：2684.9kj/m3;
錘擊點角度：輕型53.50，重型450;
層擊數：輕型層擊數：25擊(共3層)，
重型層擊數56擊(共5層)
錘擊速度：30次/分
電機速度：1440轉/分，功率：250W，電壓380V
JZ-2D多功能電動擊實儀 儀器操作及調整：
擊實儀電器控制部分主要是由高穩定度計數器控制（采用國際先進CM0S線路），它每次所設定的擊實次數可按工作要求從0～99℃之間任意選擇，計數器電路元件均采用國內外先進廠家生產的集成電路，具有功耗小、抗干擾能力強等特點。
具體操作過程如下：
首先、裝電器柜后面的四個插頭接好（插頭連線放在電器柜下部）
1、裝電器柜上的“電機”插座與儀器“電機”插座接通。
2、將儀器上的“記數”插頭連線與電柜上“記數”插座接好。
3、將儀器上的“擺動”插座與電器柜上“擺動”插座接通。
4、“電源”插座接380V電源上，同時，零線一定要接好。
以上工作完成后，可進行正式試車：
1、將電器柜上“電源”打開——預置數碼管亮。
2、撥動“預置”撥碼盤，可以按所需擊實次數從01設置到99次。
3、按“置數”按鈕，預置數碼管即可顯示已選擇的數字。
4、檢查一下電機轉動方向是否正確。檢查的方法是：拆下儀器前罩兩側螺釘，將儀器前罩拆下，按一下“開機”按鈕，然后迅速再按一下“停止”按鈕，關擦提錘鏈條動動方向是否正確，正確的方向是：從正面看順時針運動。（見圖2）
5、試筒規格的選擇：（見圖1）
5.1φ152mm擊實筒的擊實選擇
5.1.2將擊實底座（9）更換成φ152mm規格的底座，并將φ152試筒及套環裝好，填好試料。（完成以上過程時，如擊錘已高出支板（6）請將支板順時針旋轉以防擊錘落下，開機前再將支板旋回）。
5.1.2將定位銷（3）取下。
5.1.3將電器柜上選擇開關置于φ152位置。
5.1.4按“預置”撥碼盤，預置數字。
5.1.5按“置數”按鈕，顯示置數數字。
5.1.6按“開機”鈕，電機啟動（在擊實過程出現工作臺轉動及擺動擊實過程）達到擊實次數，窗口顯示“00”后，電機自動停止，同時出現音樂報警聲。
5.2φ100mm擊實筒的擊實選擇
5.2.1將擊實底座（9）更換成φ100mm規格的底座，并裝試筒及套環裝好，填好試料。
5.2.2將定位銷（3）裝入銷孔內壓緊。
5.2.3裝電器柜上選擇開關置于φ100位置。
5.2.4重復5.1.4至5.1.6過程。
6、擊實形式的選擇：
本儀器可進行重、輕兩種形式的擊實，儀器出廠前的安裝形式即為重型擊實方式，如需要進行輕型擊實試驗，可按以下方式進行調整：
6.1將擊錘（1）上面裝的加重桿（7）逆時針旋下，擊錘即可達到輕型擊實試驗錘重2.5kg的要求（如需要進行重型擊實試驗，可將加重桿再重新順時針旋入擊錘中，以保持4.5kg的錘重）。
6.2將提錘導軌后面楔鐵由上部螺釘位置移至下部螺釘位置固定。提錘高度即可由450mm改為300mm。
7、工作臺旋轉角度的調整。
工作臺（9）旋轉角度的大小，可通過調整鋼絲繩（11）的長短位置和緩沖器（8）來實現。
8、提升鏈條的調整：（見圖2）
調整提升鏈條（4）應通過調整板（2）的調整實現。
調整方法：用六角扳手擰松三個螺釘（1），將螺釘（3）調整到合適的位置后再擰緊螺釘（1）。
雷韻促銷電動擊實儀，重型擊實儀歡迎采購，多功能擊實儀工廠包郵 儀器的潤滑：
提升鏈條，方形導軌（4）滑塊（5）舌板（10）工作臺（9）應保持經常清潔和表面良好的潤滑。
每月～3班應向以上部位滴注若干#20機械油，其中向工作臺注油時，應先將擊實底座拆下，然后向工作臺表面油槽注油。
