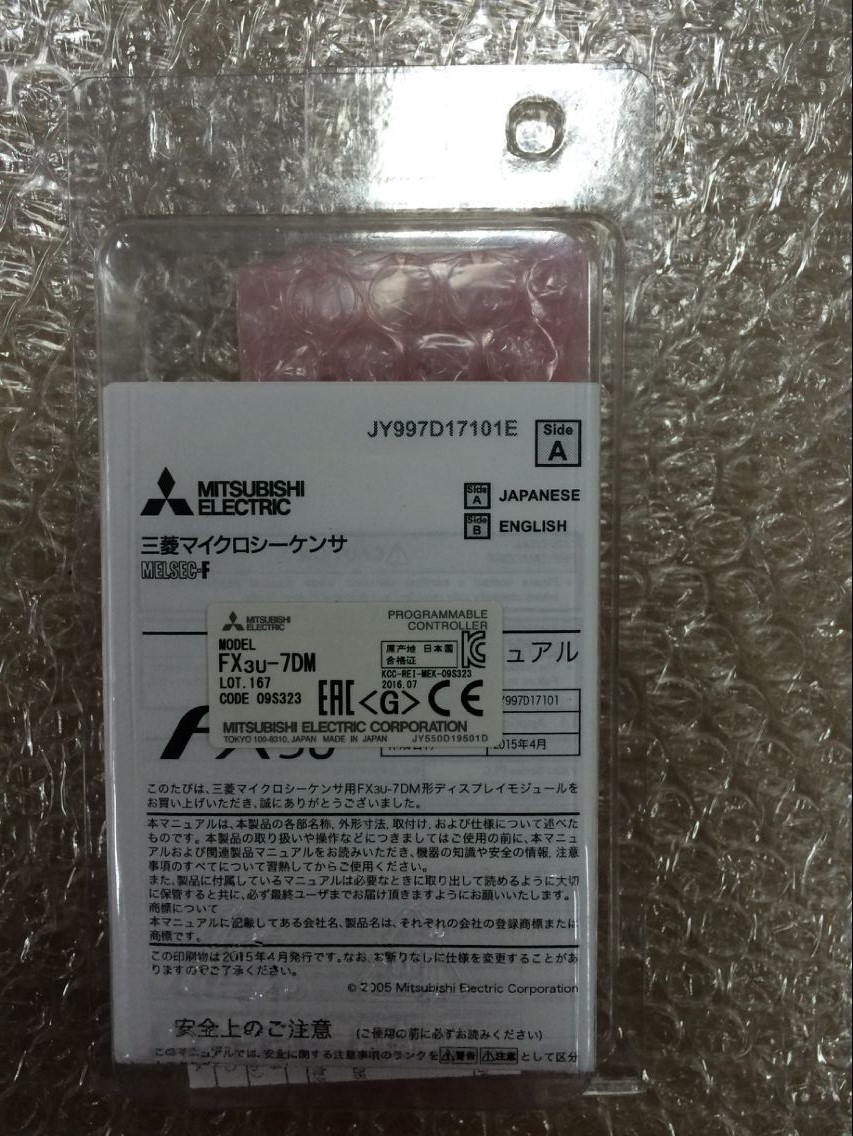

三菱FX3U系列PLC顯示模塊FX3U-7DM
一、三菱PLC模塊FX3U-7DM產品介紹：
FX3U-7DM是三菱的顯示模塊
◆ 可安裝在FX3U、FX3UC PLC(FX3UC-32MT-LT為標配)的基本單元上，不需要接線。
◆ 可顯示日文信息(日文漢字、平假名、片假名)。
◆ 可監控、改變軟元件
◆ 數值的變更及光標的移動操作也都很方便
二、FX3U-7DM用途
◆ FX3U-7DM用于代替數字開關P及7段碼顯示
◆ 可作為柜面上的簡易顯示
◆ 可作為出錯顯示用
三、FX3U-7DM性能規格：
◆ 顯示器/測試：輸入(X)，輸出(Y)，補助接力(M)，狀態(S)，定時器(T)，計數器(C)，數據寄存器(D)[16位/32位]，擴展電阻(R)[16位/32位]，擴展文卷寄存器(ER)[16位/32位]的顯示器/測試的功能
※輸入(X)測試功能。
◆ 用戶注冊設備:數據寄存器(D)[16位/32位]最大4點
◆ 錯誤檢查：錯誤進行檢查，結果顯示的功能
◆ LANGUAGE(設置菜單語言):菜單顯示的語言，日語或英語設定
◆ 對比度調節:對比調整(- 5～10) 默認值：0
◆ 關鍵詞:可以設定或解除關鍵字
◆ 清除設備：輸入(X)，輸出(Y)，補助接力(M)，狀態(S)，定時器(T)，計數器(C)，數據寄存器(D)，擴展電阻(R)的初始化，文件寄存器(D)除外
◆ PC情報：版本信息，關鍵詞的狀態，程序存儲器的類別和狀態，電池電壓等確認功能
◆ 掃描時間顯示：掃描時間的表示(最大??最小??現在)
◆ 存儲盒傳輸：內置EEPROM和存儲盒之間的數據傳輸
◆ 操作按鈕ON / OFF信息：可以監控操作按鈕的ON / OFF狀態(需要程序或監視器)
◆ 當前值的十六進制顯示設置：定時器，計數器，數據寄存器，擴張寄存器，擴展文卷寄存器現在值、設定值為16進制表示或更改(需要程序)
◆ 顯示屏幕保護功能:在開啟所有功能，改變(測試)功能被禁用，可以保護屏幕的頂部(時間顯示)(需要程序)
◆ 用戶信息顯示:
可以用設備內的下列的代碼顯示命令
半角英數：20H～7 DH ASCII碼
片假名：A1H～DFH ASCII碼
日語：變換JIS代碼
