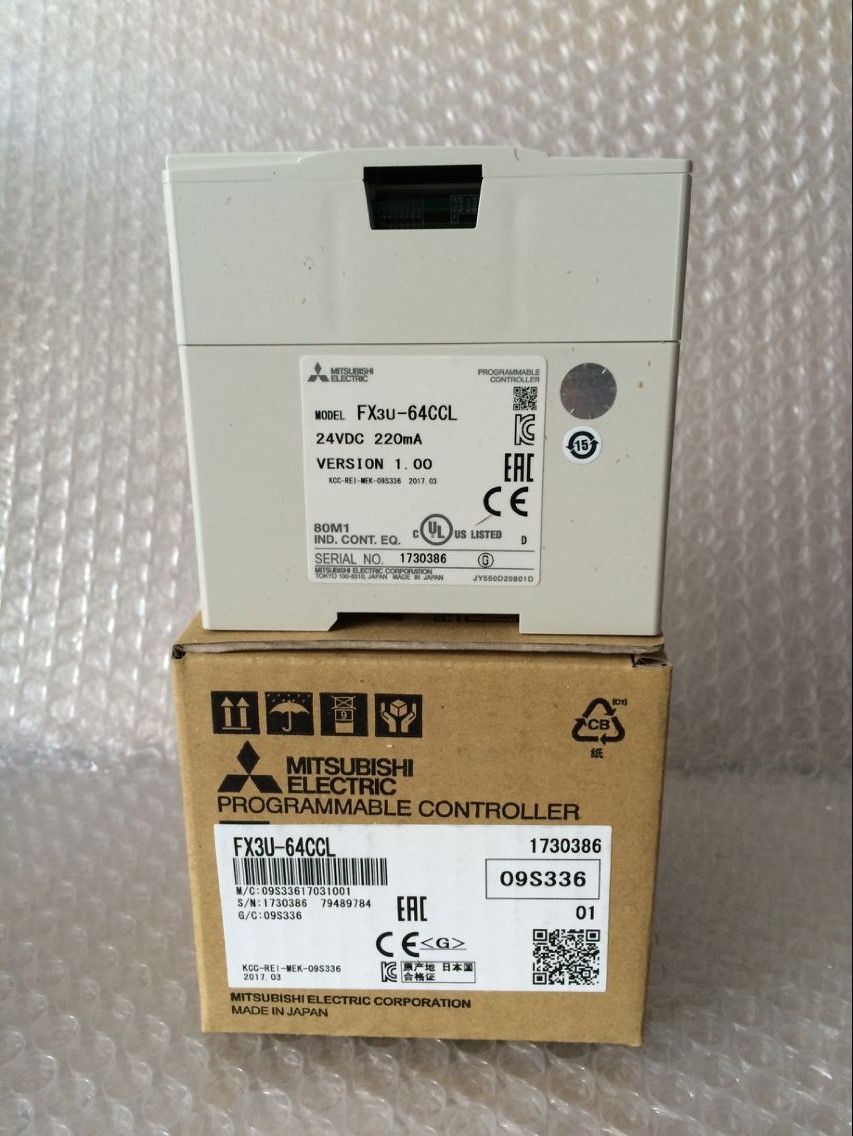

三菱FX3U系列PLC CC-Link系統接口模塊FX3U-64CCL
FX3U-64CCL是CC-Link系統的接口模塊，FX3U 64CCL用于連接到CC-Link的FX3G，F(xiàn)X3U，F(xiàn)X3GC，F(xiàn)X3UC主機單元的特殊功能模塊。
FX3U-64CCL性能規格
◆ 可應用的功能:本地站功能
◆ cc-Link版本:Ver.2.00
◆ 傳輸速度:156Kbps/625Kbps/2.5Mbps/5Mbps/10Mbps中進行選擇(用旋鈕開關選擇)
◆ 站號：1~64號(用旋妞開關設置)
◆ 占有站數：1~4站
◆ 電纜總長的最大量(最大傳輸距離)：最大1200m
◆ 遠程輸入和輸出點：輸入32點，輸出32點
◆ 遠程寄存器點數：RW寫入4點，讀出4點
◆ 通信方式：輪詢方式
◆ 同步方式：幀同步方式
◆ 編碼方式:NRZI
◆ 傳輸線路方式:總線(RS-485)
◆ 傳輸格式:HDLC規格
◆ 錯誤控制方式：CRC(X16＋X12＋X5＋1)
◆ 連接電纜:專用cc-Link電纜或?qū)Ｓ酶咝阅躢c-Link電纜
◆ 與PLC的通信:通過緩存使用FROM/TO指令直接指定(通過緩沖存儲器)
◆ 顯示LED：RD，SD，RUN，ERR.，L RUN，L ERR.，POWER
◆ 輸入輸出點數：8點
◆ 重量[KG]:0.3KG
◆ 電源(外部):DC24V +20% -15%
◆ 電源(內部)：內部供電DC 5V
◆ 允許瞬時停電時間：PS1：1ms以下
◆ 消耗電流：220mA
