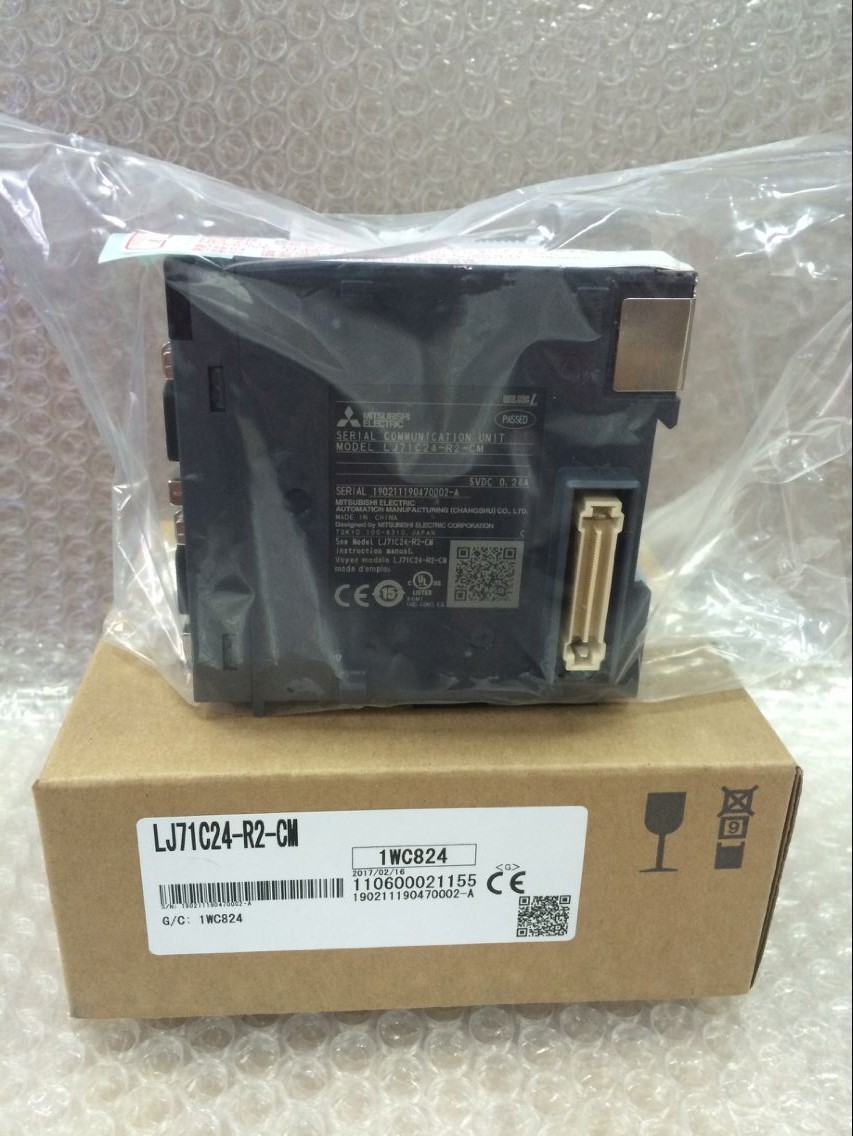

三菱L系列2通道RS-232串行通信模塊LJ71C24-R2-CM
三菱L系列PLC模塊LJ71C24-R2產品規格說明
[接口]
CH1：RS-232 標準(D-Sub 9P母)
CH2：RS-232 標準(D-Sub 9P母)
[通信方式]
線路：全雙工通信/半雙工通信
MC協議通信：半雙工通信
通信協議通信：全雙工通信/半雙工通信
無順序協議通信：全雙工通信/半雙工通信
雙向協議通信：全雙工通信/半雙工通信
[傳送速度]
50/300/600/1200/2400/4800/9600/14400/19200/28800/38400/57600/115200/230400
·230400bps 只能用于CH1 側。(在CH2側中不能使用)
·2 個接口的合計傳送速度可以在230400bps以?xún)?nèi)使用。
·使用發送接收數據監視功能時，2個接口的合計傳送速度可以在115200bps 以?xún)?nèi)使用。
[數據格式]
起始位： 1
數據位： 7/8
奇偶位：1(垂直奇偶)/無
停止位：1/2
[訪問循環]
MC 協議通信：C24安裝站的CPU 模塊的END 處理時進行1 個請求的處理。
* 處理所需掃描次數/鏈接掃描次數根據請求內容而有所不同。
通信協議通信：發送接收均通過專用指令(CPRTCL指令)執行請求時。
無順序協議通信/雙向協議通信：每次發送請求時執行發送，可以進行常時接收。
[出錯檢測]
奇偶校驗：有全部協議對象時通過參數進行奇數/偶數選擇。
和校驗碼：
通過參數選擇用于MC協議/雙向協議。
用于通信協議時，通過選擇的協議確定和校驗碼的有無。
用于無順序協議時，通過用戶登錄幀進行選擇。
[傳送控制]
DTR/DSR(ER/DR)控制、RS/CS控制、CD信號控制、DC1/DC3(Xon/Xoff)控制、DC2/DC4控制可用RS-232； DTR/DSR(ER/DR)控制、RS/CS控制、CD信號控制不可用于RS-422/485
DC2/DC4控制、DC1/DC3(Xon/Xoff)控制可用于RS-422/485
·選擇DTR/DSR 信號控制及DC 代碼控制。
[連接的線路構成(外部設備側: CPU模塊側)] 1:1
[數據通信的線路構成(外部設備側: CPU模塊側)]
RS-232：MC協議通信、通信協議通信、無順序協議通信、雙向協議通信為1:1
[傳送距離(總延長距離)] RS-232最大15m
[快閃ROM 寫入次數] 對于相同區域最多10萬次
[輸入輸出占用點數] 32 點(I/O分配: 智能32點)
[DC5V 內部消耗電流] 0.26A
[外形尺寸] 90(H) * 28.5(W) * 95(D)[mm]
[重量] 0.14Kg
