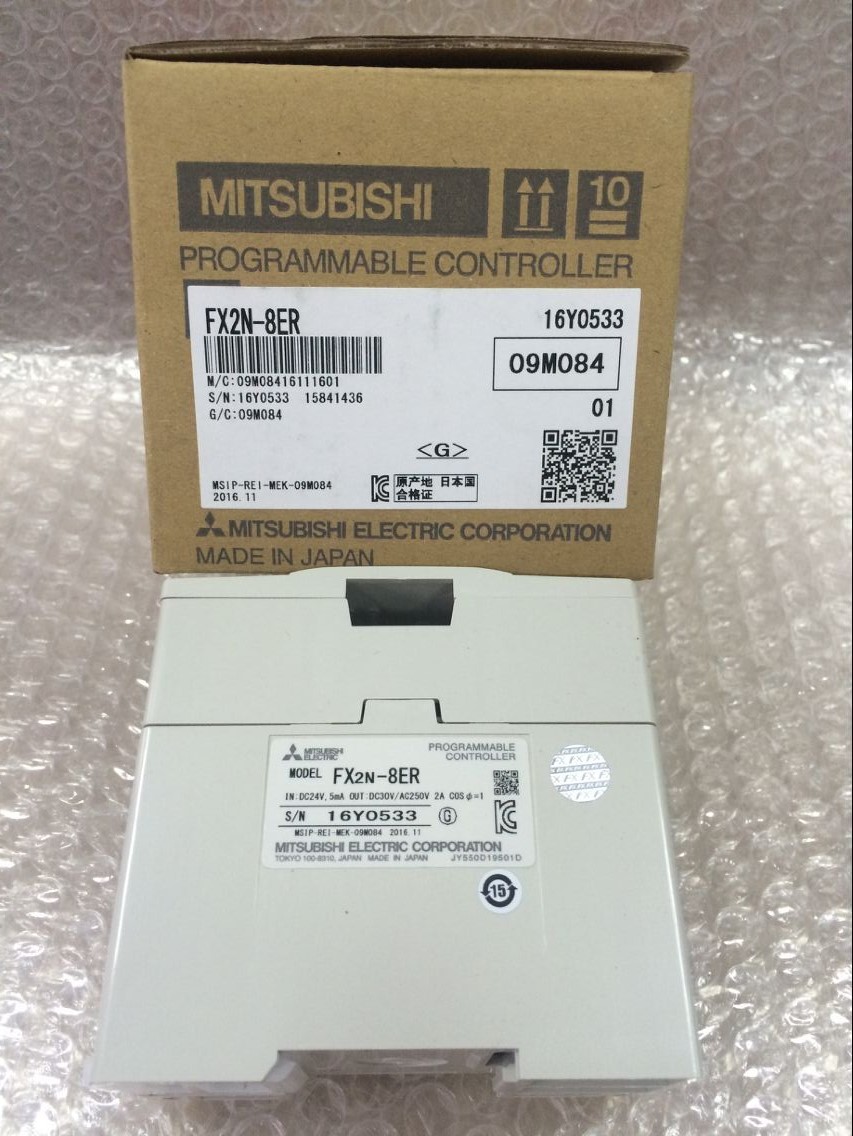

三菱PLC模塊FX2N-8ER
三菱PLC模塊FX2N-8ER介紹：
FX2N-8ER是三菱FX系列的擴展模塊，4點輸入，4點繼電器輸出。
FX2N-8ER其它性能說明：
適用系列：FX1N、FX3G、FX2N、FX3U、FX1NC、FX2NC、FX3GC、FX3UC；
FX1NC、FX2NC連接時，必須要用FX2NC-CNV-IF;
FX3GC、FX3UC接時，必須要用FX2NC-CNV-IF或FX3UC-1PS-5V。
安裝方式：DIN導軌安裝時與直接安裝
絕緣電阻：各端子和地線端子間：DC 500 V高阻表中5 MΩ以上
額定電壓：從內部供電
[輸入規格]
輸入點數：4點
輸入連接方式：縱向端子(M3螺絲)
輸入方式：散熱器
輸入信號電壓：DC 24V±10%
輸入阻抗：4.3 kΩ
輸入信號電流：5mA/DC24V
輸入電流ON靈敏度:3.5mA以上
輸入電流OFF靈敏度：1.5mA以下
輸入響應時間:約10mS
輸入信號的形式:無線電壓焊點輸入NPN晶體管或開路集電極
輸入電路絕緣:光電耦合器絕緣
輸入動作表示:輸入ON時面板的LED點燈
[輸出規格]
輸出點數：4點
輸出連接方式：縱向端子(M3螺絲)
輸出種類/形式：繼電器
外部電源： DC30V以下 AC240V以下
輸出響應時間:約10mS
電路絕緣：機械絕緣
輸出動作表示：接力線圈通電的時候面板的LED點燈
FX2N-8ER重量：0.2KG
