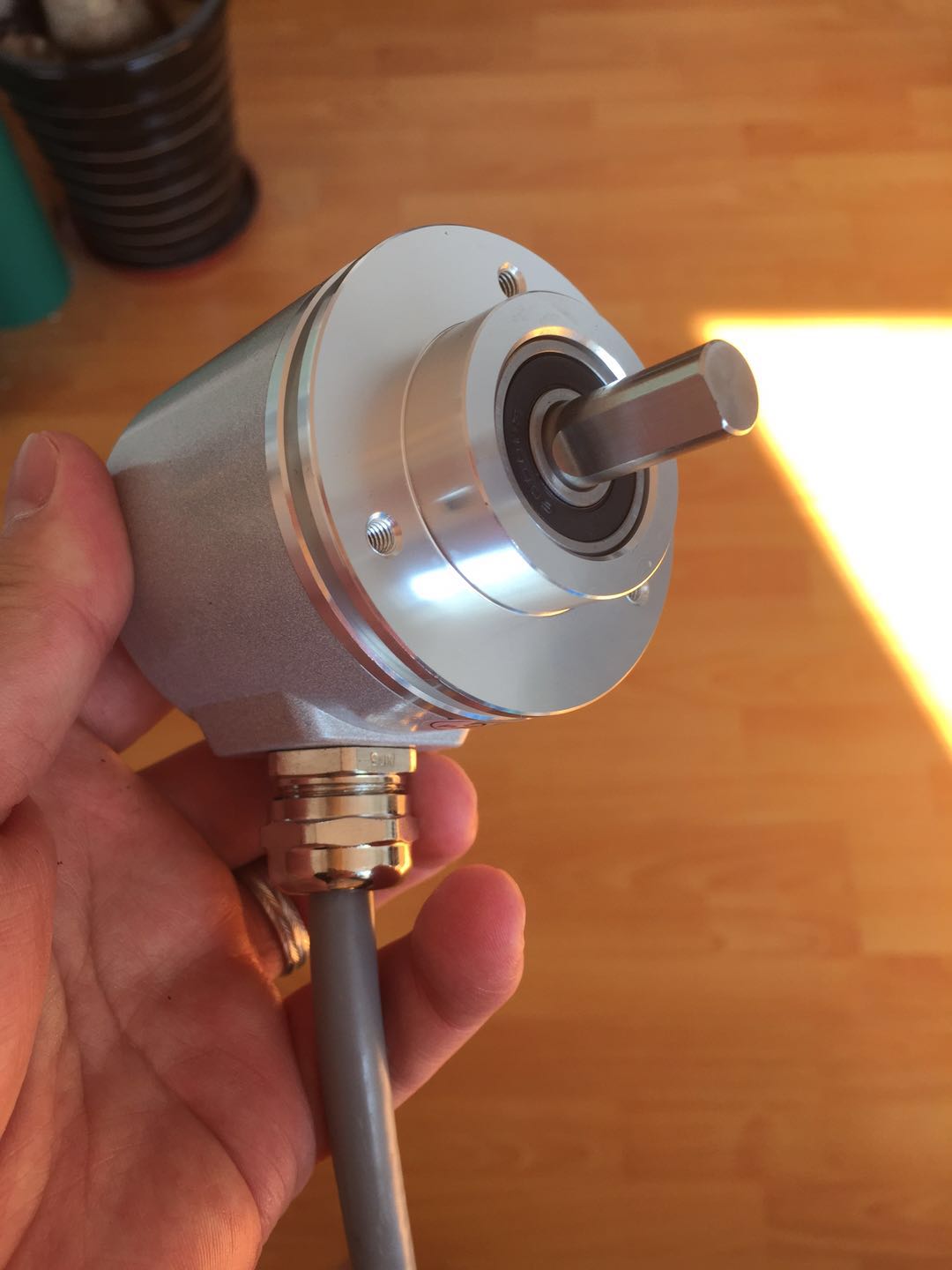

采用“磁性檢測方式”，具備優(yōu)異的抗沖擊和振動特性。
4mA?對應值、20mA?對應值任意設定及微調；方向設定。
夾緊同步一體式法蘭或盲孔軸套，國際標準外形結構。
專用軟件設置，硬件設置于一體
外部置位線設定預設位置，安裝方便，無需找零。
直接對應單圈多圈角度、多圈長度。
寬工作電壓10-30V，極低的耗電流。
?
特性參數：
|
工作電壓 |
10-30Vdc 或5Vdc??極性保護 |
|
消耗電流 |
|
|
輸出信號 |
RS485和4-20mA雙輸出，可設定長度、角度應用輸出??（RS485協議請見隨貨說明書） |
|
輸出負載能力 |
≤?400歐姆，標準工作200-250歐姆 |
|
線性分辨度 |
1/4096 |
|
工作溫度 |
-25—70℃?（-40~85℃可選）????編程時溫度范圍：0℃～＋70℃ |
|
最大圈數 |
4096 |
|
防護等級 |
IP65 |
|
允許轉速 |
2400轉/分?? |
|
輸出刷新周期 |
<1.4ms |
|
連接電纜 |
1米8芯屏蔽電纜，或9芯插座? |
|
外形特征 |
夾緊同步一體式法蘭或盲孔軸套法蘭，金屬外殼，密封雙軸承結構(見外形尺寸附圖) |
|
轉軸 |
夾緊同步一體式法蘭軸徑10mm或6mm?,長度20mm，含D型平面，不銹鋼材料,盲孔14mm（以內可選）深20mm |
|
信號調整 |
可4mA輸出微調，20mA輸出微調；可方向設置；可預設位置，外部置位，例如外部置零 |
接線說明：
|
電纜輸出 |
? |
電纜輸出 |
||
|
芯纜顏色 |
信號輸出 |
芯纜顏色 |
信號輸出 |
|
|
棕色 |
10—30Vdc 工作電源 |
粉色 |
4-20mA輸出+ |
|
|
白色 |
0V?GND |
黑色 |
4-20mA輸出- |
|
|
綠色 |
RS485輸出A |
灰色 |
外部置位高電平入 |
|
|
黃色 |
RS485輸出B |
藍色 |
設置允許線 |
|
硬件設置方法：
4mA設置方法：編碼器在任何位置使用灰色線觸碰一下高電頻，當前位置便輸出為4mA（此時RS485信號輸出為0），如需要置位輸出其他值需在軟件里先設置好。
20mA設置方法：將編碼器轉動到需要的位置，使用藍色線觸碰一下高電頻，當前位置便輸出為20mA（如需要改動20mA對應位置，只需要轉動編碼器到指定位置重新操作20mA設置方法即可）。
（設完后4-20mA將是線性變化）
原理示意圖：
產品尺寸圖：
58外徑軸形：
?
38mm軸式：
58mm盲孔式：
?
