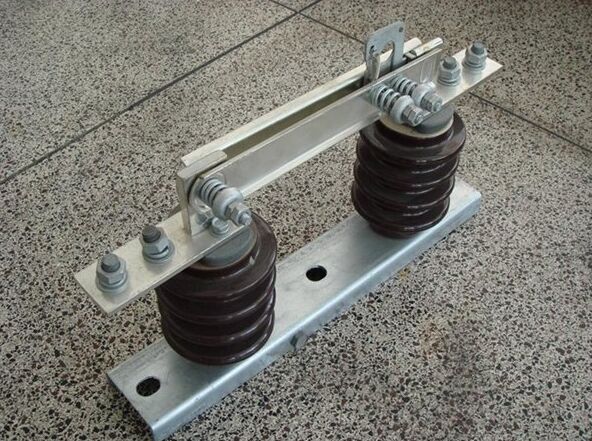

成都電氣現貨10KV線路高壓隔離開關GW9-12/630（以下簡稱隔離開關）是三相交流50HZ戶外高壓電器，供高壓線路有電壓無負荷時分合線路之用。
1.1產品使用環境條件
1.1.1海拔高度一般不超過1000m，特殊型不超過4000m。
1.1.2環境溫度最高溫度不高于+40℃，最低不超過-30℃.
1.1.3風速不超過35m/s.
1.1.4地震烈度不超過9度。
1.1.5覆冰厚度不超過10mm。
1.1.6耐污型產品適用于中等污穢地區。
1.1.7不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。
1.2戶外10kv高壓隔離開關廠家主要規格和技術參數
1.2.1隔離開關主要規格和技術參數見表1.
表1
項目
主要規格和技術參數
備注
額定電壓KV
110
最高工作電壓KV
126
額定電流A
630
1250
2000
(2500)
額定動穩定電流（峰值）KA
50
80
100
(104)
I型接地開關動穩定電流20KA
II型接地開關于隔離開關相同
4S熱穩定電流（有效值）KA
20
31.5
40
(46)
I型接地開關熱穩定電流8KA
II型接地開關與隔離開關相同
接線端額定靜拉力N
735
(980)
額定頻率Hz
50
續表1
項目
主要規格和技術參數
備注
1min工頻耐受電壓
（有效值）KV
對地185
（230）
端口210
（520）
雷電沖擊耐受電壓
（峰值）KV
對地450
（520）
端口520
（630）
產品單機重量(本體)KG
≈240
配用機構KG
隔離開關：手動機構10
或CJ6電動機機構
接地開關：CS14G手動機構
按訂貨供
機構重量KG
CS14G手動機構10
CJ6電動機機構95
接地形式
不接地、單接地或雙接地
支柱絕緣子爬距mm
普通型1870 耐污型3050
也可接受特殊訂貨
注：括號內數據為產品實際達到值
1.2.2 CJ6型電動機機構主要規格和技術參數見表2
項目
技術參數
備注
電
動
機
額定電壓V
三相交流380
額定功率KW
0.6
額定轉數r/min
1410
起動電流A
不大于5
分（合）閘線圈控制電壓V
交流380或220
按用戶要求供應
分（合）閘線圈電流A
不大于5
額定操作時間s
3.5
額定輸出轉距 Nm
500
熱繼電器動作時間s
電動機短路過載20～25
2.1隔離開關本體
隔離開關為雙柱水平旋轉式，由底架、支柱絕緣子、導電系統、接地開關（不接地除外）及傳動系統組成。
2.1.1底架：為一根槽鋼，底架兩端各安裝有軸承座（圖4）軸承座內有兩個圓錐滾子軸承，保證軸承座，保證軸承座上的杠桿轉動靈活。底架之一端或兩端焊有接地開關支座，裝有接地開關，隔離開關有不接地。單接地及雙接地三種形式。
2.1.2支柱絕緣子：每極有兩柱，按使用條件分為普通型與耐壓型及高原型三種，普通型支柱絕緣子型號為ZS-110/400，耐壓型支柱絕緣子型號為zaw-110/400,支柱絕緣子下端固定載軸承座上端的轉動板上，支柱絕緣子上端固定主導點部分。
2.1.3導電系統：導電部分固定在支柱絕緣紙的上端，主閘刀分成兩半，接觸部分在中間、接觸部分觸頭(見圖5)合閘時柱形觸頭嵌入兩排觸指內。630A，1250A結構型式完全相同，僅導電桿截面及表面處理有所區別，2000A與630A，1250A結構相似。出線端結構為滾動接觸（見圖6a、c）或軟連接結構（見圖6.b）根據用戶訂貨選供一種。
2.1.5傳動系統：隔離開關操作由操作機構帶動底座中部之轉動軸旋轉180°通過水平連桿帶動一側之支柱絕緣子（安裝于轉動杠桿上）旋轉90°并借交叉連桿使另一支柱絕緣子反和旋轉90°，于是兩閘刀便向一側分開或閉合。接地開關操動機構分合時，借助傳動軸
及水平連桿使接地開關軸旋轉一角度達到分合之目的。由于接地開關轉軸上有扇形板與緊固于瓷柱法蘭上的弧形板組成連鎖，故能確保主分一地合一主合的順序動作。
隔離開關制成單極形式，通過相間而形成三極聯動（間圖la、圖1b）亦可單極使用。
2.2操動機構
隔離開關一般配用CS214G手動機構，亦可配用CJ6型電動機機構。CJ6型電動機構（間圖3）詳見CJ6型電動機構安裝使用說明書。
接地開關配用CS14G型手動機構極附件，單接地配一臺，雙接地配兩臺。
CS14G型手動機構（見圖2）主要由基座，手柄及輔助開關有4級、8級、12級、16級四種規格。分別為兩對、四對、六對常閉及常開觸頭供連鎖及信號用。配手動機構時，可根據用戶要求供應電磁鎖，安裝時用戶將電磁鎖自行配裝到手動機構的上部，以防止誤操作。
3、安裝和調試
2.戶外10kv高壓隔離開關廠家結構和工作原理成都電氣現貨10KV線路高壓隔離開關GW9-12/630
