成都10KV智能看門狗真空斷路器成都地區現貨是我西安泰高電氣有限公司自主研發的一款新型產品，分界斷路器是集真空斷路器、分界斷路器、分段器四大開關于一體的多 功能智能化裝置產品，主要配置由真空分界斷路器本體、MGK16 型控制器、外置電壓互感器（注：配網自動化環網線路中可選雙側PT）三大部分組成，產品廣泛用于10kV 城市、農村配電網架空環網線路中作分段隔離開關、聯絡開關、可實行環網線路負荷調配的自動化開關裝置，在大用戶供電的分支線路中可作為分界開關（俗稱看門 狗），饋線架空配電網絡作分界斷路器分段器之用，真空分界斷路器具有遠程管理模式，保護控制功能及通訊功能。能可靠判斷、檢測界內毫安級零序電流及相間短 路故障電流，實現自動切除單相接地故障和相間短路故障。
本安裝使用說明書規定了分界斷路器的引用標準、使用環境條件、型號和額定參數、結構特點、工作原理、訂貨須知、以及操作、安裝、使用、維護的方法等內容。
二、產品型號及含義
三、使用環境條件
1) 海拔高度：≤2000米
2) 環境溫度：戶外 -30℃~ +55℃
最高年平均氣溫20℃
最高日平均氣溫30℃
3) 相對濕度：95% （25℃）
4) 抗震能力：地面水平加速度 0.3g
地面垂直加速度 0.15g
5）地震烈度：7度
6) 最大日溫差： 25℃
7) 日照強度(風速0.5m/s 時)：0.1W/cm2
8) 最大風速：34m/s
9) 最大覆冰厚度：10mm
10) 安裝位置：戶外 、10kV架空線路用戶責任分界點處。
四、主要技術參數
|
序 號 |
項 目 |
單 位 |
數 值 |
|
1 |
額定電壓 |
kV |
12 |
|
2 |
額定電流 |
A |
630 |
|
3 |
額定頻率 |
Hz |
50或60 |
|
4 |
工頻耐壓1min（濕）（干） 相間、對地/斷口 |
kV |
30 42/49 |
|
5 |
雷電沖擊耐受電流（峰值） 相間、對地/斷口 |
kV |
75/85 |
|
6 |
額定短路開斷電流 |
kA |
20 |
|
7 |
額定短路關合電流（峰值） |
kA |
50 |
|
8 |
額定峰值耐受電流 |
kA |
50 |
|
9 |
4S短時耐受電流 |
kA |
20 |
|
10 |
額定操作循環 |
|
分－0.1s－合分－3s－合分-6s合分-60s恢復 |
|
11 |
額定短路電流開斷次數 |
次 |
30 |
|
12 |
機械壽命 |
次 |
30000 |
|
13 |
永磁機構控制電壓 |
V |
DC220 |
|
14 |
二次回路1min工頻耐壓 |
KV |
2 |

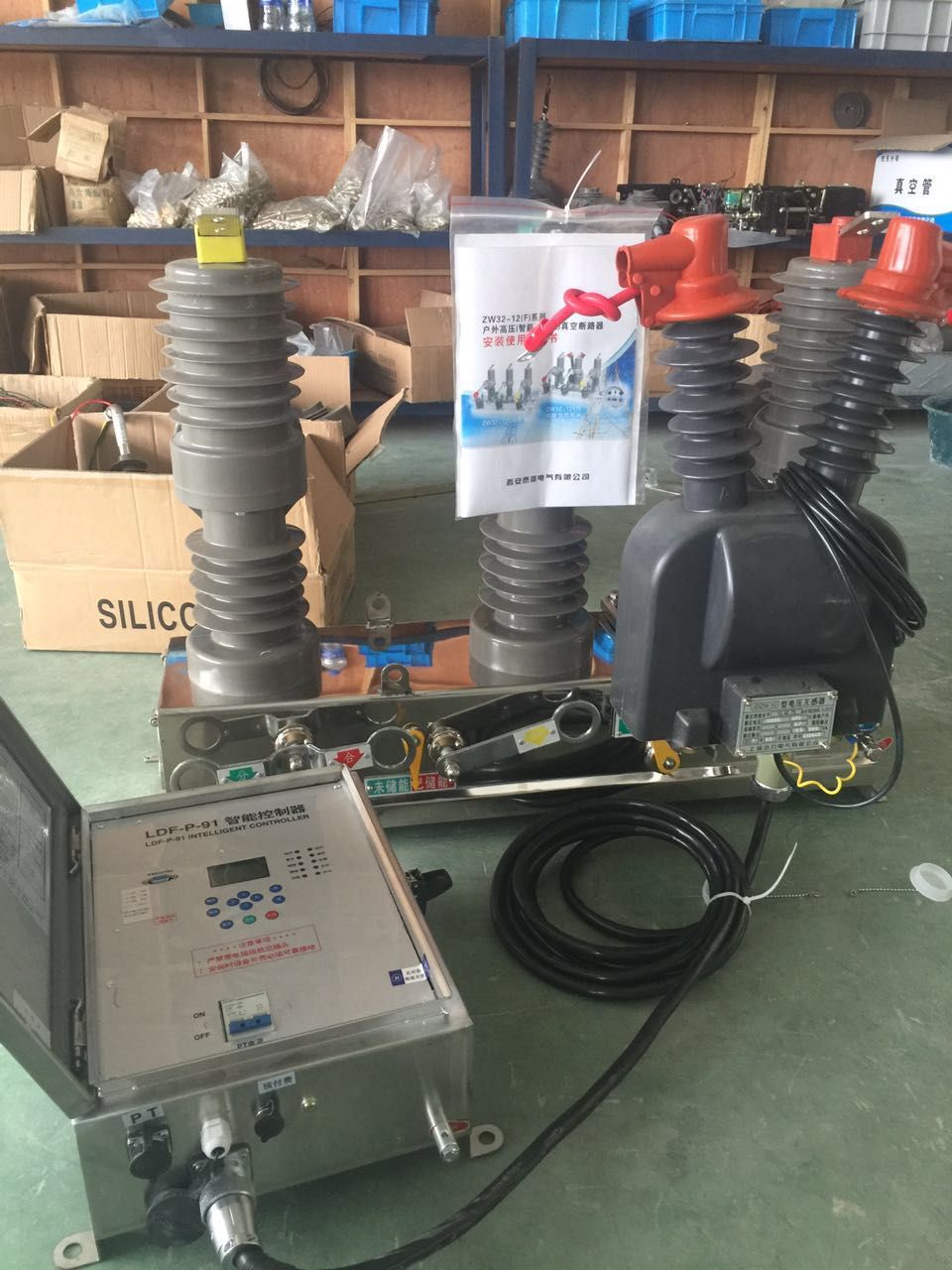

成都10KV智能看門狗真空斷路器成都地區現貨
斷路器的主要機械參數
|
序 號 |
參數名稱 |
單 位 |
數 據 |
|
1 |
觸頭開距 |
mm |
9±1 |
|
2 |
觸頭超行程 |
mm |
2.5±0.5 |
|
3 |
分閘速度 |
m/s |
1±0.2 |
|
4 |
合閘速度 |
m/s |
0.6±0.2 |
|
5 |
觸頭合閘彈跳時間 |
ms |
≤2 |
|
6 |
相間中心距離 |
mm |
340±1.5 |
|
7 |
三相分合閘不同期性 |
ms |
≤2 |
|
8 |
各相導電回路電阻 |
μΩ |
＜80 |
|
9 |
合閘時間 |
ms |
25～45 |
|
10 |
分閘時間 |
ms |
20～45 |
|
11 |
重量 |
Kg |
約90 |
控制器主要技術指標
|
電 磁 兼 容 特 性 |
絕緣電阻 |
≥10MΩ |
|
|
絕緣強度 |
2.5kV |
||
|
電壓突降和中斷 |
100%、0.5s IEC 1000-4-1 |
||
|
高頻干擾 |
串模 |
1.5kVP IEC 60870-2-2：1996 |
|
|
共模 |
2.5kVP IEC 60870-2-2：1996 |
||
|
瞬變脈沖群 |
4.0kVP，1min IEC 60870-2-2：1996 |
||
|
浪涌干擾 |
4.0kVP，1min IEC 60870-2-2：1996 |
||
|
靜電放電 |
8kV IEC 60870-2-2：1996 |
||
|
工頻磁場 |
100A/m IEC 1000-4-8 |
||
|
阻尼震蕩 |
100A/m IEC 1000-4-8 |
||
|
沖擊電壓 |
5kV，1.2/50μs IEC 60870-2-2：1996 |
||
|
電 源 |
工作電源 |
AC220V或100V |
|
|
功耗 |
≤10W |
||
|
頻率 |
50Hz或60Hz |
||
|
額 定 值 |
電流互感器 |
5A，功耗<1.0VA/相 |
|
|
電壓互感器 |
220V，功耗<0.5VA/相 |
||
|
頻率 |
50Hz或60Hz |
||
|
保護性能參數 |
速斷保護范圍 |
（20%～2000%）ⅹIn 連續可調，分辨率0.01A |
|
|
過流保護范圍 |
（20%～2000%）ⅹIn 連續可調，分辨率0.01A |
||
|
過流保護延時 |
0s～99.99s 連續可調，分辨率0.01s |
||
|
重合閘次數 |
0～3次 可自由設置重合次數 |
||
|
重合閘間隔 |
0s～999.9s 連續可調，分辨率0.1s |
||
|
防護等級 |
不銹鋼304戶外殼體 |
不低于IP54 |
|
|
平均無故障時間 |
MTBF |
不低于80,000h |
|
