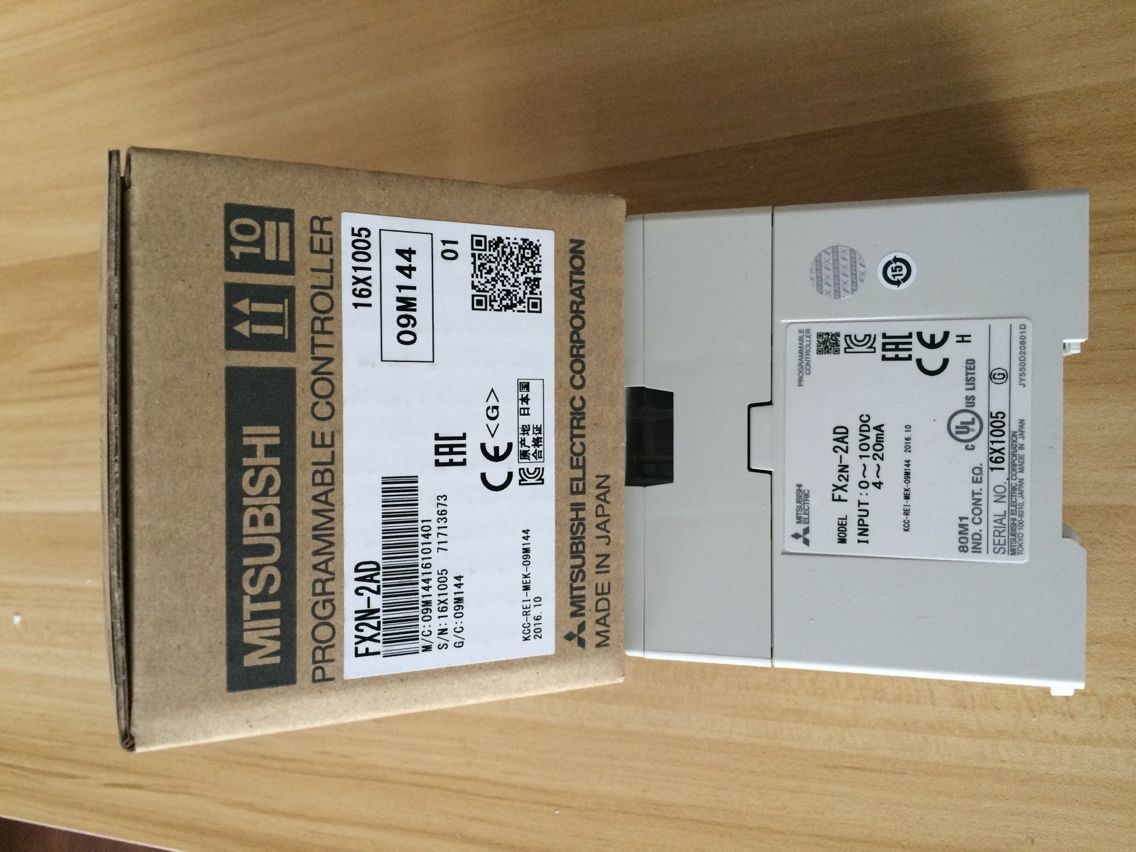

三菱輸入模塊FX2N-2AD
基本信息：
三菱FX2N-2AD是三菱FX2N系列PLC中的一款模擬量的特殊功能模塊, 廣泛用于基本三菱工控搭建的自動化平臺中。 FX2N-2AD型模擬輸入模塊（以后稱之為FX2N-2AD）用于將2點模擬輸入（電壓輸入和電流輸入）轉換成12位的數字值，并將這個值輸入到可編程控制器中。
FX2N-2AD可連接到FX0N、FX2N和FX2NC系列的可編程控制器。
外觀設計：
1、機型：嵌入式模塊組；
2、機身顏色：白色；
3、額定電壓：24V DC。
詳細說明：
FX2N系列中有關模擬量的特殊功能模塊有：FX2N-2AD（2路模擬量輸入）、FX2N-4AD（4路模擬量輸入）、FX2N-2DA（2路模擬量輸出）、FX2N-4DA（4路模擬量輸出）、FX2N-4AD-PT（4路熱電阻直接輸入）、FX2N-4AD-TC（4路熱電偶直接輸入）、FX2N-2DA（2路模擬量輸出）、FX2N-4DA（4路模擬量輸出）、FX2N-2LC（2路溫度PID控制模塊）等。
模塊簡介：
FX2N-2AD型模擬輸入模塊（以后稱之為FX2N-2AD）用于將2點模擬輸入（電壓輸入和電流輸入）轉換成12位的數字值，并將這個值輸入到可編程控制器中。
FX2N-2AD可連接到FX0N、FX2N和FX2NC系列的可編程控制器。
1） 根據接線方法，模擬輸入可在電壓輸入或電流輸入中進行選擇。此時，假定設置為兩通道公用模擬輸入（電壓輸入和電流輸入）；
2） 兩個模擬輸入通道可接受的輸入為0到10V DC、0到5V DC或4到20MA。使輸入特性與兩通道相容；
3） 模擬到數字的轉換特性可以調節；
4） 此模塊占用8個I/O點，它們可被分配為輸入或輸出；
5） 使用FROM/TO指令與PLC進行數據傳輸；
與可編程控制器的連接：
對于每個帶有源擴展單元的主單元來說，F(xiàn)X0N系列PLC可連接的FX2N-2AD數目為4或更少，F(xiàn)X2N系列PLC可連接的FX2N-2AD數目為8或更少，F(xiàn)X2Nc系列PLC可連接的FX2N-2AD數目為4或更少。但是，當連接下述特殊功能模塊時，存在以下限制。
FX2N：主單元和具有32個或更少I/O點的有源擴展單元，24V DC，下述特殊功能模塊消耗電流總值<190mA
FX2N：主單元和具有48個或更少I/O點的有源擴展單元，24V DC, 下述特殊功能模塊消耗電流總值<300mA。
FX2NC：不考慮主單元的I/O數，可連接的下列特殊功能模塊可達4個
FX0N：不考慮主單元和有源擴展單元的I/O數，可連接的下列特殊功能模塊可達2個。
