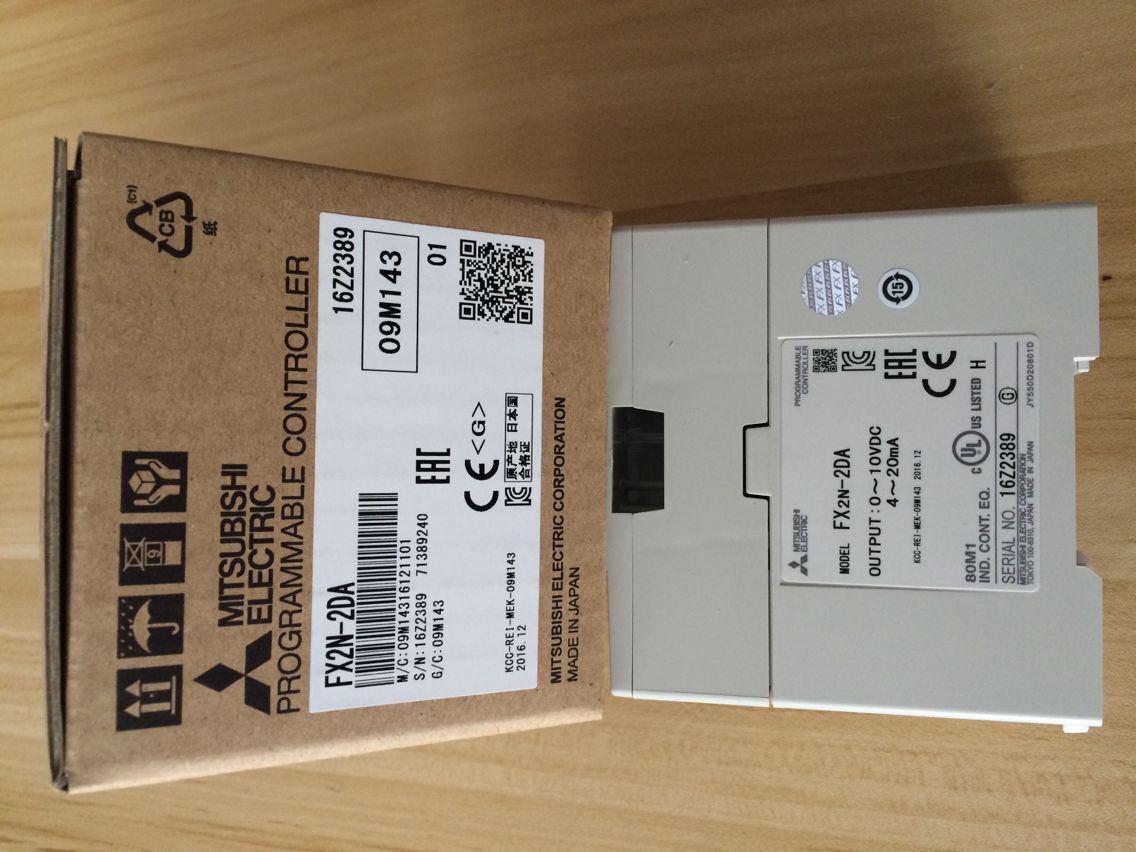

三菱PLC模塊FX2N-2DA
FX2N-2DA特殊功能模塊
●FX2N-2DA型的模擬輸出模塊(以后稱之為FX2N-2DA)用于將12位的數字值轉換成2點模擬輸出(電壓輸出和電流輸出).并將它們輸入到可編程控制器(以后稱之為PLC)中.
●FX2N-2DA可連接到FX0N,FX2N和FX2NC系列的可編程控制器.
1)根據接線方法,模擬輸出可在電壓輸出或電流輸出中進行選擇.
此時,假定設置為兩通道公用模擬輸出.
2)兩個模擬輸出通道可接受的輸出為0到10VDC,0到5VDC,或4到20mA.()電壓輸出/電流輸出的混合使用也是可以的)
3)分辨率為2.5mV(0到10V DC)和4μA(4到20mA)
4)數字到模擬的轉換特性可進行調整。
5)此模塊占用8個I/O點,它可被分配為輸入或輸出.
6)使用FROM/TO指令與PLC進行數據傳輸
