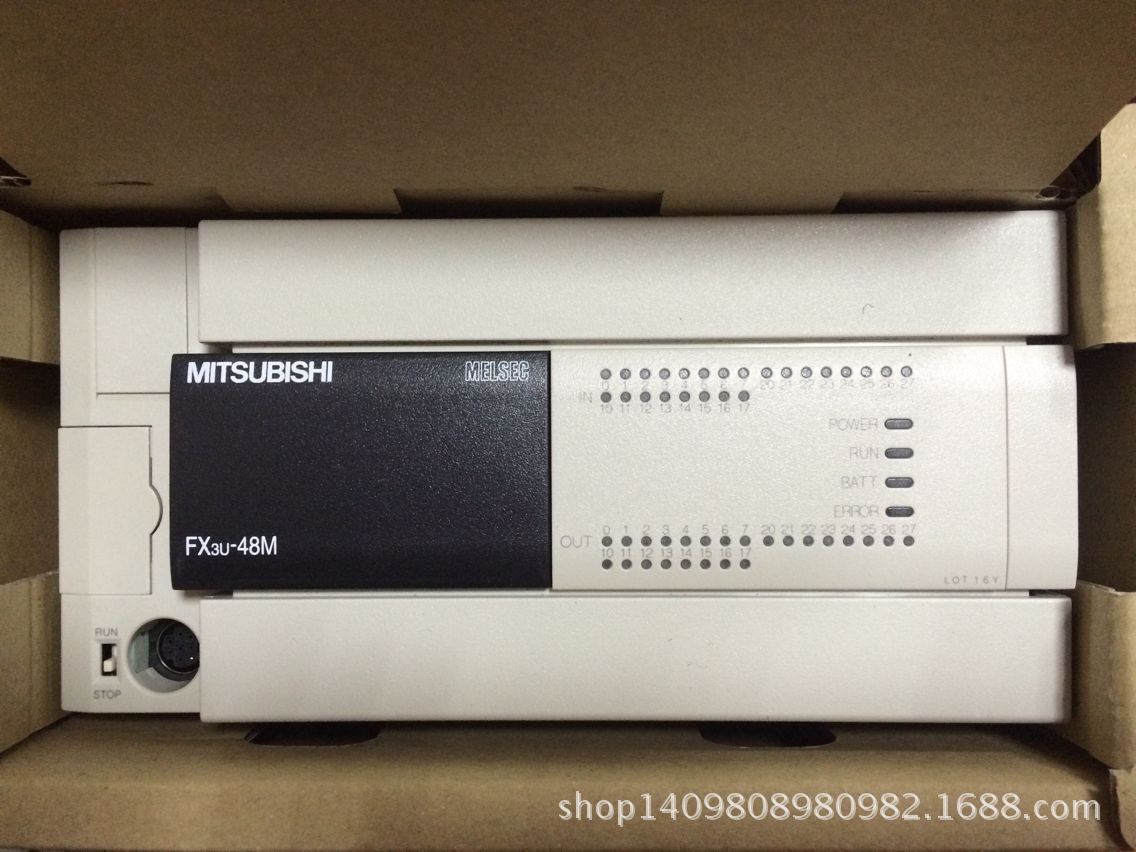

FX3U-48MR-ES-A介紹：基本單元,內置8點輸入，內置8點輸出(晶體管漏型),AC電源
FX3U系列PLC產品詳細介紹
FX3U系列是三菱電機第三代微型可編程控制器，它在許多方面進行了增強。
一、FX3U系列PLC相對以前的PLC，其基本功能得到了大幅度的提升。
1．CPU處理速度達到了0.065us/基本指令。
2．內置了高達64K步的大容量RAM存儲器。
3．通過CC-Link網絡的擴展可以實現最多達384點的控制。
4．大幅增加了內部軟元件的數量。
規格概要
電源規格：AC電源型：AC100V~240V DC電源型：DC24V
耗電量*1：50VA（48M)
沖擊電流：最大30A5ms以下/AC100V，最大45A5ms以下/AC200V
24V供電電源： 600mA以下（48M，64M，80M，128M)
輸入規格：DC24V 7mA/5mA無電壓觸點、或者NPN開集電極晶體管輸入
輸出規格：繼電器輸出型：2A/1點、8A/4點COMAC250V, （對應CE、UL/CUL規格時為240V)DC30V以下
輸入輸出擴展模塊：可連接FX2N系列用的擴展模塊以及FX2N系列用的擴展單元。
性能：
程序內存： 內置64000步RAM(電池支持)，選件：64000步閃存存儲盒（帶程序傳送/沒有程序傳功能),16000步閃存存儲盒
時鐘功能：內置實時時鐘(有閏年修正功能)月差±45秒25°時間比較指令)
指令：基本指令27個、步進梯形圖指令2個、應用指令209種
運算處理速度：基本指令：0.065US/指令,應用指令:0。642~數100US/指令
高速處理：有輸入輸出刷新指令、輸入濾波調整指令，輸入中斷功能、定時中斷功能、
高速計數器中斷功能、脈沖捕捉功能
最大輸入輸出點數：384點（基本單元、擴展設備年I/O點數以及遠程I/O點數的總和)
輔助繼電器、定時器：輔助繼電器7680點、定時器512點
計數器：一般用16位增計數器：200點
一般用32位增減計數器：35點
高速用32位增計數
減計數器:[1相]60KHZ/2點、10KHZ/4點[2相]
50HZ/2點(可設定4倍)、使用高數計數器輸入適配器時為1相200KHZ、2相100KHZ
數據寄存器：一般用8000點、擴展32，738點、擴展文件寄存器（要安裝存儲盒)32，768、變址用16
外形尺寸(H*W*D mm)：182ｘ90ｘ86
