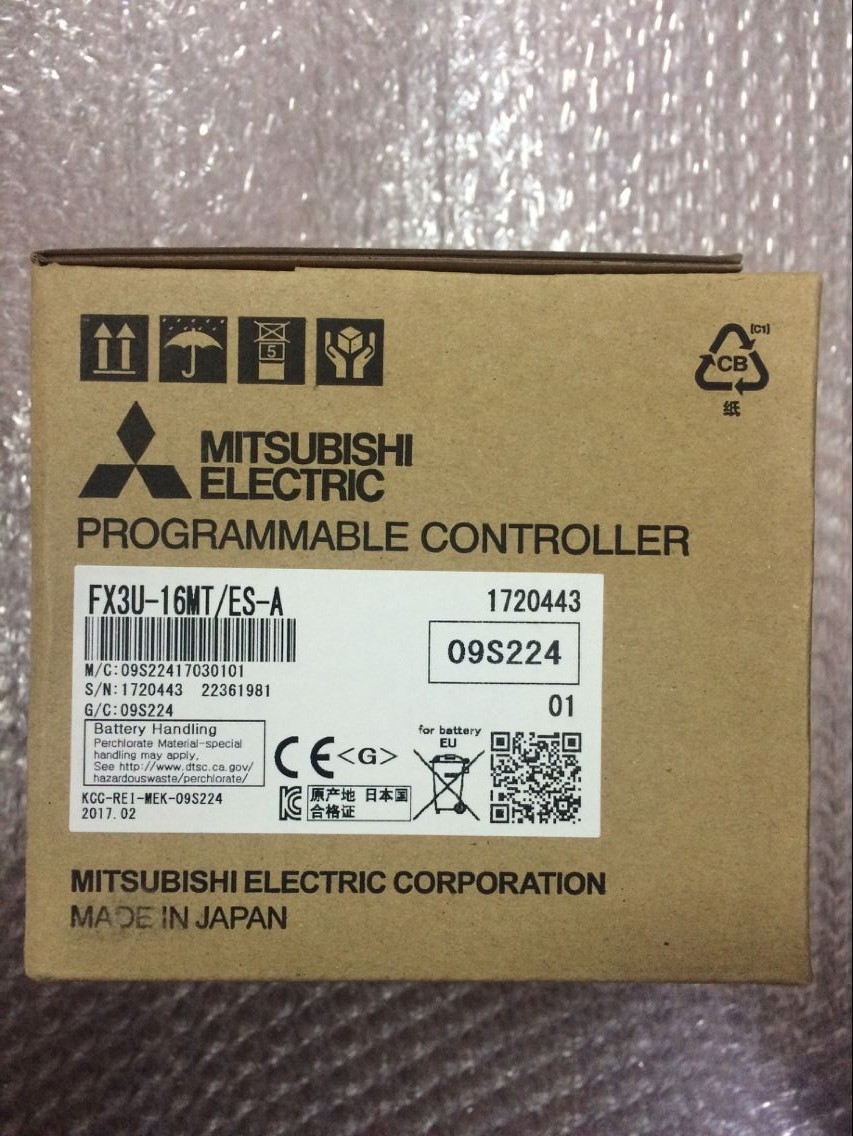

FX3U-16MT/ES-A介紹：基本單元,內置8點輸入，內置8點輸出(晶體管漏型),AC電源
FX3U系列PLC產品詳細介紹
FX3U系列是三菱電機第三代微型可編程控制器，它在許多方面進行了增強。
一、FX3U系列PLC相對以前的PLC，其基本功能得到了大幅度的提升。
1．CPU處理速度達到了0.065us/基本指令。
2．內置了高達64K步的大容量RAM存儲器。
3．通過CC-Link網絡的擴展可以實現最多達384點的控制。
4．大幅增加了內部軟元件的數量。
二、FX3U系列PLC中集成了多項業界領先的功能。
1．晶體管輸出型的內置了3軸獨立最高100kHz的定位功能，并且增加了新的定位指令：帶DOG搜索的原點回歸(DSZR)，中斷單速定位(DVIT)和表格設定定位(TBL)，從而使得定位控制功能更加強大，使用更為方便。
2．內置6點同時100kHz的高速計數功能。
三、FX3U系列PLC還專門強化了以下功能。
1．FX3U系列PLC專門增強了通信的功能：其內置的編程口可以達到115.2kbps的高速通信，而且最多可以同時使用3個通信口(包括編程口在內)。
2．FX3U系列PLC新增加了高速輸入輸出適配器，模擬量輸入輸出適配器和溫度輸入適配器，這些適配器不占用系統點數，使用方便。其中通過使用高速輸出適配器可以實現最多4軸、最高200kHz的定位控制，通過使用高速輸入適配器可以實現最高200kHz的高速計數。
規格概要
電源規格：AC電源型：AC100V~240V
耗電量*1：AC電源型：30VA
沖擊電流：AC電源型：最大30A5ms以下/AC100V，最大45A5ms以下/AC200V
24V供電電源：AC電源型：400MA以下
輸入規格：DC24V 7mA/5mA無電壓觸點、或者NPN開集電極晶體管輸入
輸出規格：晶體管輸出型：0.5A/1點（Y000、Y001為0.3A/1點）0.8A/4點COM
輸入輸出擴展模塊：可連接FX2N系列用的擴展模塊以及FX2N系列用的擴展單元。
外形尺寸(H*W*D mm)：130ｘ90ｘ86
