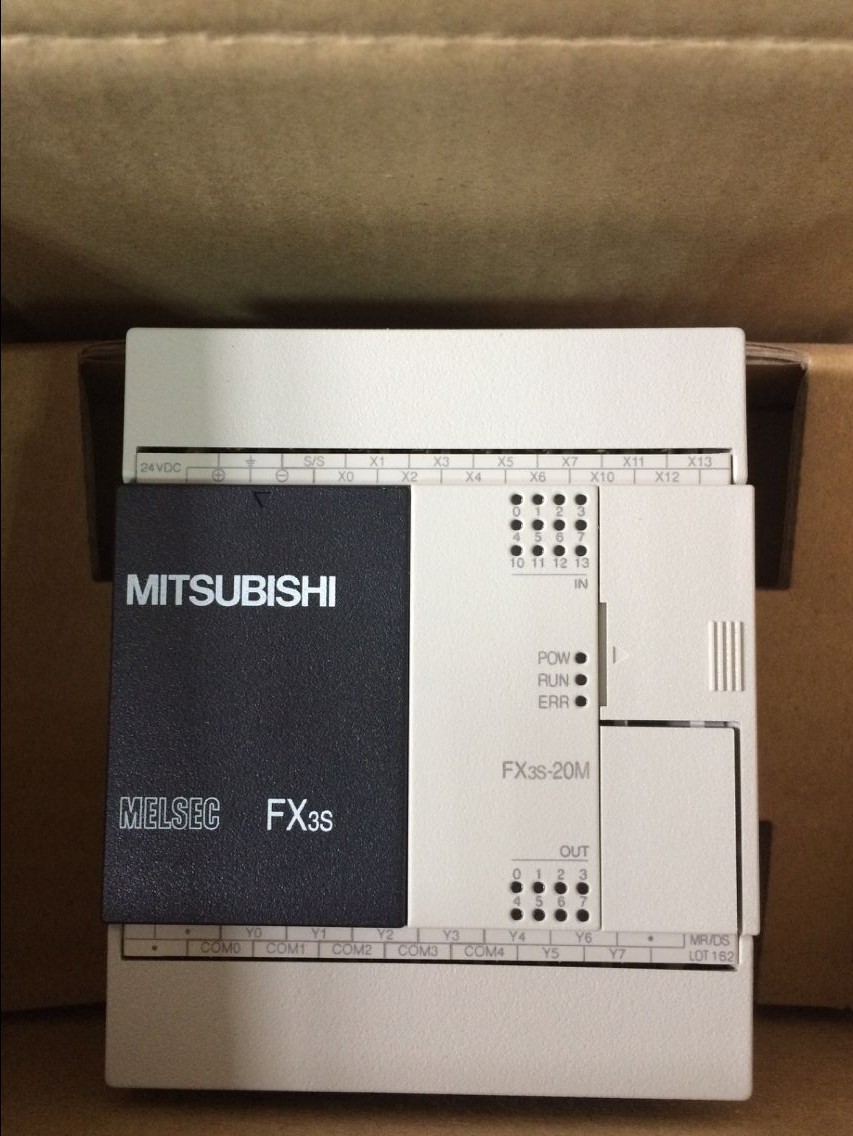

FX3S-20MR-DS產品詳細說明
【FX3S-20MR/DS電源規格】
◆ 電源電壓：DC24V
◆ 電源電壓允許范圍：DC20.4~26.4V
◆ 允許瞬時停電時間：對5ms以下的瞬時停電會繼續運行
◆ 電源保險絲：250V 16.A
◆ 沖擊電流：最大20A 1ms以下/DC24V
◆ 消耗功率：7W
【FX3S-20MR/DS輸入規格】
◆ 輸入形式：漏/源型
◆ 輸入的連接方式：固定式端子(M3螺絲)
◆ 輸入點數：12點
◆ 輸入信號電壓:DC20.4V~26.4V
◆ 輸入電阻：3.3KΩ(X010以后是4.3KΩ)
◆ 輸入信號電流:7mA/DC24V(X010以后，5mA/DC24V)
◆ 輸入ON電流:4.5mA以上(X010以后，3.5mA/DC24V)
◆ 輸入OFF電流:1.5mA以下
◆ 輸入響應時間:約10ms
◆ 輸入信號形式:
漏型：無電壓觸點輸入或是NPN開電極品體管輸入
源型：無電壓觸點輸入或是PNP開電極品體管輸入
◆ 回路絕緣：光耦絕緣
◆ 輸入動作表示：輸入ON時LED燈亮
◆ DC電源型輸入回路的結構
漏型輸入接線 源型輸入接線
【FX3S-20MR/DS輸出規格】
◆ 輸出類型:繼電器
◆ 輸出點數:8點
◆ 輸出的連接方式：固定式端子(M3螺絲)
◆ 外部電源:DC30V以下、AC240V以下(不符合CE、UL、cUL規格時為AC250V以下)
◆ 最大電阻負載:2A/1點
◆ 最大感性負載:80VA(符合U、cUL規格時為AC120V, 240V)
◆ 最小負載：DC5V 2mA
◆ 響應時間:約10ms
◆ 回路絕緣:機械隔離
◆ 動作表示:繼電器通電時面板上的LED燈亮
