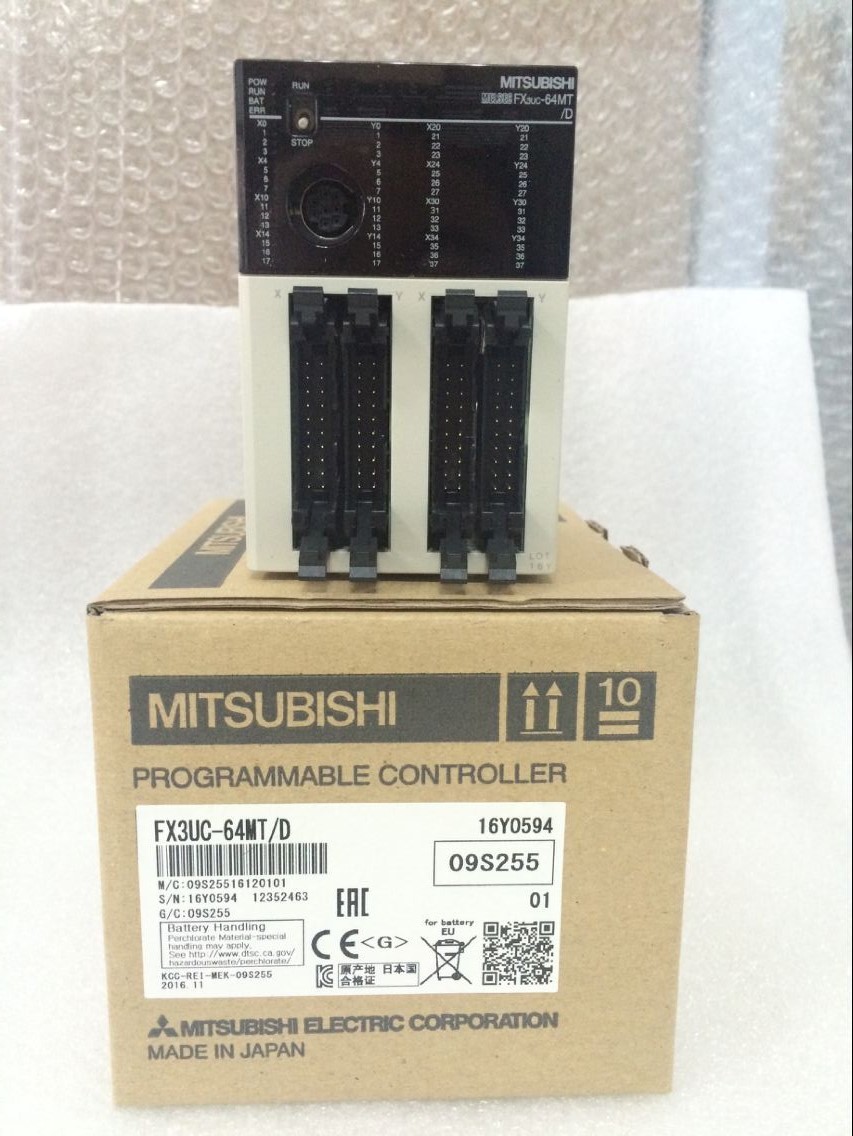

三菱FX3UC-64MT/D產品詳細說明：
【FX3UC-64MT/D電源規格】
◆ 電源電壓:DC24V +20% -15%紋波(p-p) 5%以內
◆ 允許瞬時停電時間:對5ms以下的瞬時停電會繼續運行
◆ 電源保險絲:125V 3.15A
◆ 沖擊電流:最大30A 0.5ms/DC24V
◆ 消耗功率(W):11
◆ DC5V內部供電電源(mA):480W
【FX3UC-64MT/D DC24V漏型輸入規格】
◆ 輸入形式：DC24V漏型輸入
◆ 輸入點數：32點
◆ 輸入連接方式：連接器
◆ 輸入信號電壓：DC24V +20% -15%紋波(P-P) 5%以內
◆ 輸入阻抗：3.9KΩ(X000~X005);3.3KΩ(X006~X007);4.3KΩ(X010以后);
◆ 輸入信號電流：6mA/DC24V (X000~X005);7mA/DC24V (X006~X007);5mA/DC24V (X010以后);
◆ 輸入靈敏度電流：
OFF->ON 3.5mA(X000~X005);4.5mA(X006~X007);3.5mA(X010以后);
ON->OFF 1.5mA
◆ 輸入響應時間：約10ms
◆ 輸入信號形式：無電壓觸點輸入或是NPN集電極開路型晶體管
◆ 回路隔離：光耦隔離
◆ 輸入動作顯示：輸入接通時LED燈亮
◆ 輸入回路的結構圖
【FX3UC-64MT/D晶體管漏型輸出規格】
◆ 輸出形式：晶體管漏型輸出
◆ 輸出點數：32點
◆ 輸出連接方式：連接器
◆ 外部電源：DC5~30V
◆ 最大電阻負載：0.3A/1點(Y000~Y003),0.3A/1點(Y004以后)
◆ 最大電感性負載：7.2W/1點DC24V (Y000~Y003),2.4W/1點DC24V(Y004以后)
◆ 開路漏電流：0.1mA以下/DC30V
◆ ON電壓：1.5V以下
◆ 輸出響應時間：
Y000~Y002：5μs以下/10mA以上(DC5~24V)
Y003:0.2ms以下/100mA (DC24V時)
Y004以后：0.2ms以下/100mA (DC24V時)
◆ 回路隔離：光耦隔離
◆ 輸出動作顯示：輸入接通時LED燈亮
FX3uc-64MT/D外形尺寸(H*W*D):90*59.7*74
FX3uc-64MT/D重量:0.3kg
