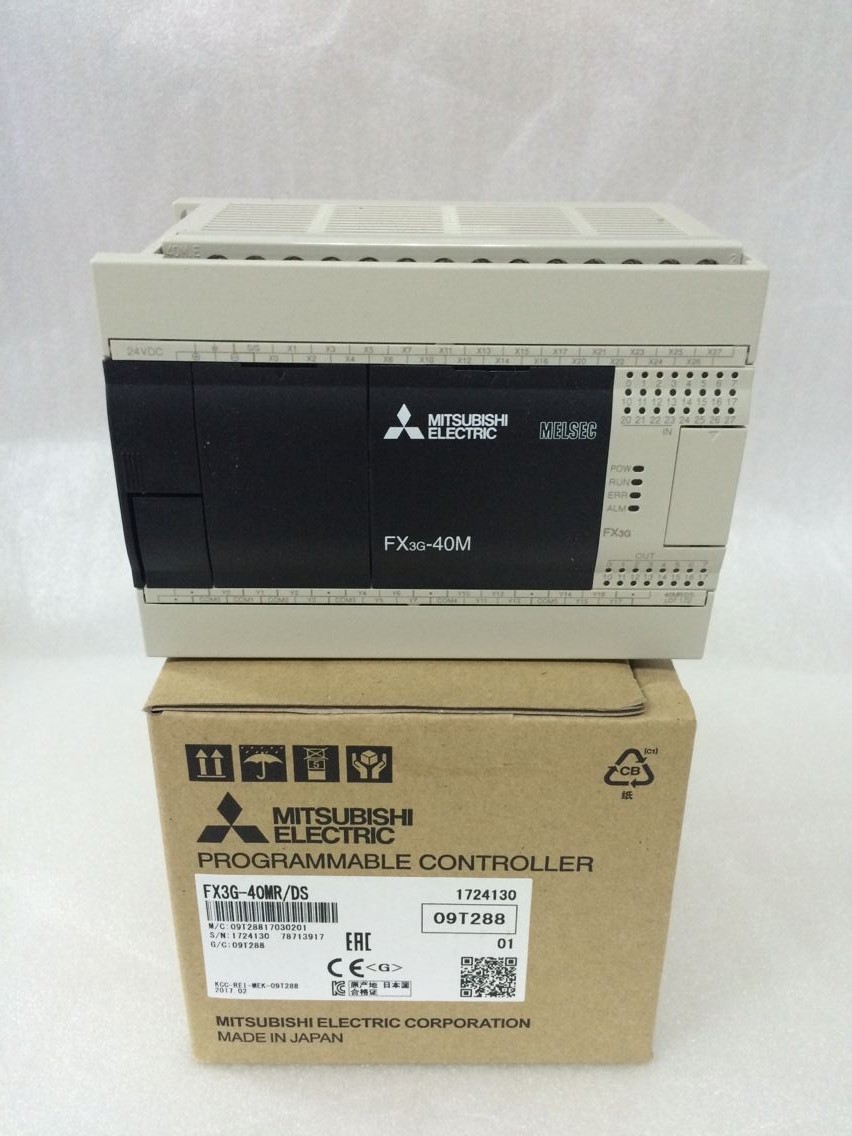

三菱PLC編程控制器FX3G系列FX3G-40MR-DS
性能規格詳細說明如下(FX3G功能說明)：
運算控制方式：循環掃描存儲程序的方式，有中斷功能
輸入輸出控制方式：批次處理方式(執行END指令時)，有輸入輸出刷新指令，脈沖捕捉功能
程序語言：繼電器符號方式+步進梯形圖方式(可以用SFC表現)
程序存儲器
? 內置存儲器容量/型號：32000步/EEPROM內存、允許寫入2萬次
? 存儲器盒(選件)：32000步/EEPROM內存(有程序傳送功能)、允許寫入1萬次
? RUN中寫入功能：有(可編程控制器運行過程中可以更改程序)
? 關鍵字功能：有關鍵字保護功能/自定義關鍵字功能
實時時鐘功能*1：內置 1980~2079年(有閏年修正)陽歷2位數／4位數可切換 月誤差±45秒/25℃
指令的種類：
? 基本指令：順控指令29個、步進梯形圖指令2個
? 應用指令：121種
運算處理速度
? 基本指令：標準模式時*3:0.21μs/指令、擴展模式時*3:0.42μs/指令
? 應用指令：標準模式時*3:0.5μs/指令、擴展模式時*3:1.2μs/指令
輸入輸出點數
? ①擴展并用時的輸入點數128點以下
? ②擴展并用時的輸出點數128點以下?? ③合計點數? ①+②≦③ 128點以下
? ④遠程I/O點數(CC-Link)：128點以下
? 上述③+④的合計點數256點以下
輸入輸出繼電器
? 輸入繼電器：X000~X177? 軟元件編號為8進制數。
? 輸出繼電器：Y000~Y177? 軟元件編號為8進制數。
輔助繼電器
? 一般用：M0~M383 384點
? EEPROM保持：M384~M1535 1152點
? 一般用*2：M1536~M7679 6144點
? 特殊用：M8000~M8511 512點
狀態
? 初始狀態用(EEPROM保持)：S0~S9 10點
? EEPROM保持：S10~S999 990點
? 一般用*2：S1000~S4095 3096點
定時器(ON延遲)
? 100ms：T0~T199 200點0.1~3,276.7秒
? 10ms：T200~T245 46點0.01 ~327.67秒
? 1ms 累積型(EEPROM保持)：T246~T249 4點0.001~32.767秒
? 100ms 累積型(EEPROM保持)：T250~T255 6點0.1~3,276.7秒
? 1ms：T256~T319 64點0.001~32.767秒
模擬量旋鈕：2個內置模擬量旋鈕可以作為模擬量計時器使用VR1(D8030)、VR2(D8031)
計數器
? 16位增(一般用)：C0~C15 16點? 0~32,767的計數
? 16位增(EEPROM保持)：C16~C199 184點 0~32,767的計數
? 32位增/減(一般用)：C200~C219 20點? -2,147,483,648~+2,147,483,647的計數
? 32位增/減(EEPROM保持)：C220~C234 15點 -2,147,483,648~+2,147,483,647的計數
高速計數器：-2,147,483,648~+2,147,483,647的計數
? 單相單計數輸入(32位增/減)(EEPROM保持)：C235~C245
? 單相雙計數輸入(32位增/減)(EEPROM保持)：C246~C250
? 雙相雙計數輸入(32位增/減)(EEPROM保持)：C251~C255
數據寄存器(成對使用時為32位)
? 一般用(16位)：D0~D127 128點
? EEPROM保持用(16位)：D128~D1099 972點
? 一般用*2(16位)：D1100~D7999 6900點
? 文件寄存器(EEPROM保持)：D1000~D7999 最大7000點
?????? 可以通過參數， 以500 點為單位將D1000以后的軟元件作為文件寄存器設定在程序區域(EEPROM)
? 特殊用(16位)：D8000~D8511 512點
? 變址用(16位)：V0~V7、Z0~Z7? 16點?
擴展寄存器(一般用*2(16位))：R0~R23999 24000點
擴展文件寄存器(EEPROM保持用(16位))：ER0~ER23999 24000點
? 保存在主機內置的EEPROM內，使用存儲器盒時， 保存在存儲器盒的EEPROM內
指針
? JUMP，CALL分支用：P0~P2047 2048點CJ指令、CALL指令用
? 輸入中斷：I0□□~I5□□ 6點
? 定時器中斷：I6□□~I8□□ 3點
嵌套(主控用)：N0~N7 8點MC指令用
常數
? 10進制數(K)：
???? 16位 -32,768~+32,767
???? 32位：-2,147,483,648~+2,147,483,647
? 16進制數(H)
???? 16位：0~FFFF
???? 32位：0~FFFFFFFF
實數(E)*4 32位：-1.0×2128~-1.0×2-126,0,1.0×2-126~1.0×2128可以用小數點和指數形式表示
