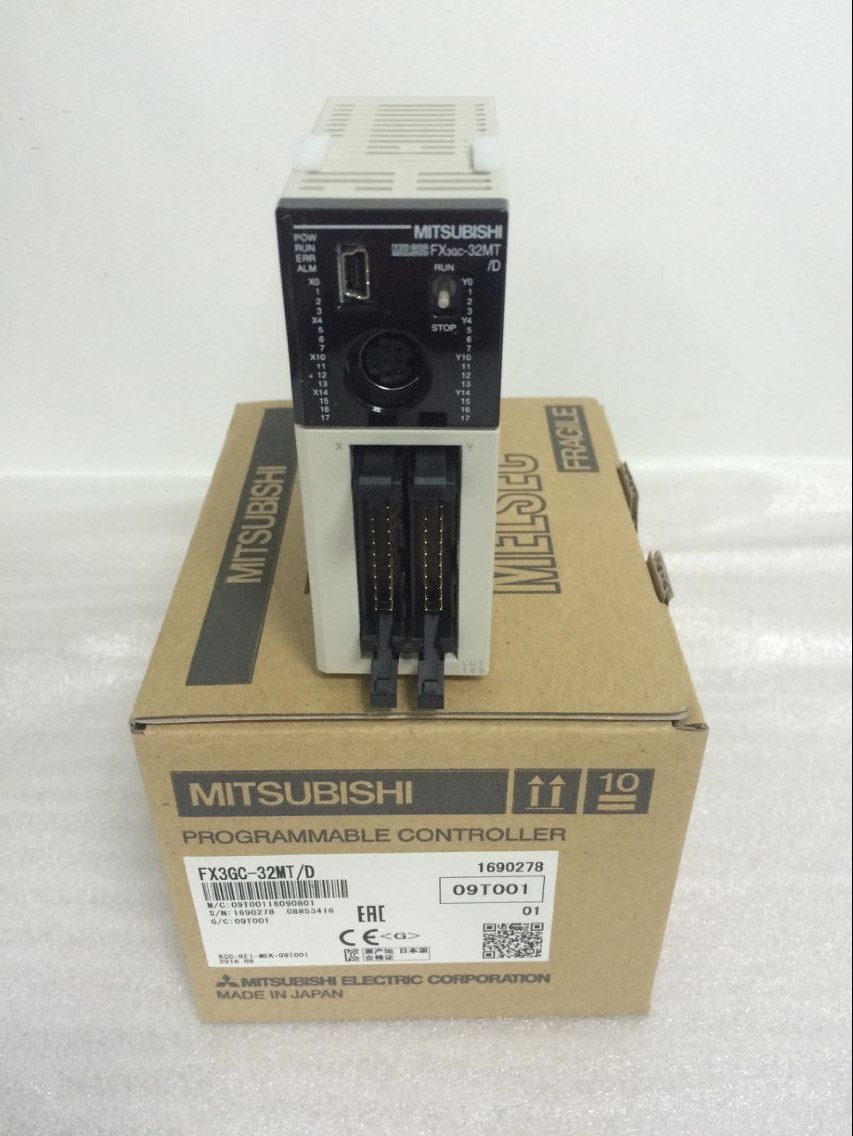

FX3GC-32MT-D參數說明：晶體管源型輸出，內置16入/16出，DC電源
?
FX3G系列FX3GC-32MT/DSS產品規格介紹
?[輸入規格]
? ?點數：16點
? ?連接方式：連接器
? ?信號電壓：DC24V ＋20% －15%
? ?阻抗：X000~X007 3.3kΩ、X010以后4.3kΩ
? ?信號電流：X000~X007 7mA/DC24V、X010以后5mA/DC24V
? ?ON靈敏度電流：X000~X007 4.5mA以上、X010以后3.5mA以上
? ?OFF靈敏度電流：1.5mA以下
? ?響應時間：約10ms
? ?信號形式：無電壓觸點輸入，NPN/PNP
? ?回路隔離：光耦隔離
? ?動作的顯示：光耦驅動時面板上的LED燈亮
?[輸出規格]
? ?形式：晶體管/源型輸出
? ?連接形式：連接器
? ?外部電源：DC5~30V
? ?點數：16點
? ?最大電阻負載：0.3A/1點(Y000,Y001)、0.1A/1點(Y002~Y017)
? ?最大電感性負載：7.2W/1點(Y000,Y001 DC24V)、7.2W/1點(Y002~Y017 DC24V)
? ?開路漏電流：0.1mA以下/DC30V
? ?ON電壓：1.5V以下
? ?響應時間：
? ? ?OFF→ON：Y000，Y001 :5μs以下/10mA以上(DC5~24V)、Y002~:0.2ms以下/200mA以上(DC24V)
? ? ?ON→OFF：Y000，Y001 :5μs以下/10mA以上(DC5~24V)、Y002~:0.2ms以下/200mA以上(DC24V)
? ?回路隔離：光耦隔離
? ?動作的顯示：光耦驅動時面板上的LED燈亮
?[電源規格]
? 額定電壓：DC24V
? 電壓允許范圍：DC20.4V~28.8V
? 允許瞬時停電：5ms以下
? 電源保險絲：125V 3.15A
? 突入電流：最大30A 0.5ms/DC24V
? 消耗功率：8W
[內置脈沖輸出定位功能]
? 控制軸數：獨立2軸
? 最大頻率：100Hz
? 程序語言：順序程序
? 脈沖輸出指令：PLSY、PLSR
?[內置高速計數功能]
? 單相單計數輸入：C235~C236、C238~C239、C241 60kHz；C237、C240 、C242~C245 10kHz
? 單相雙計數輸入：C246~C248(OP) 60kHz；C247~C248、C249~C250 10kHz；
? 雙相雙計數輸入：[C251，C253(OP)] 30kHz；[C254(OP)]、[C252,C253]、[C254,C255] 5kHz；
