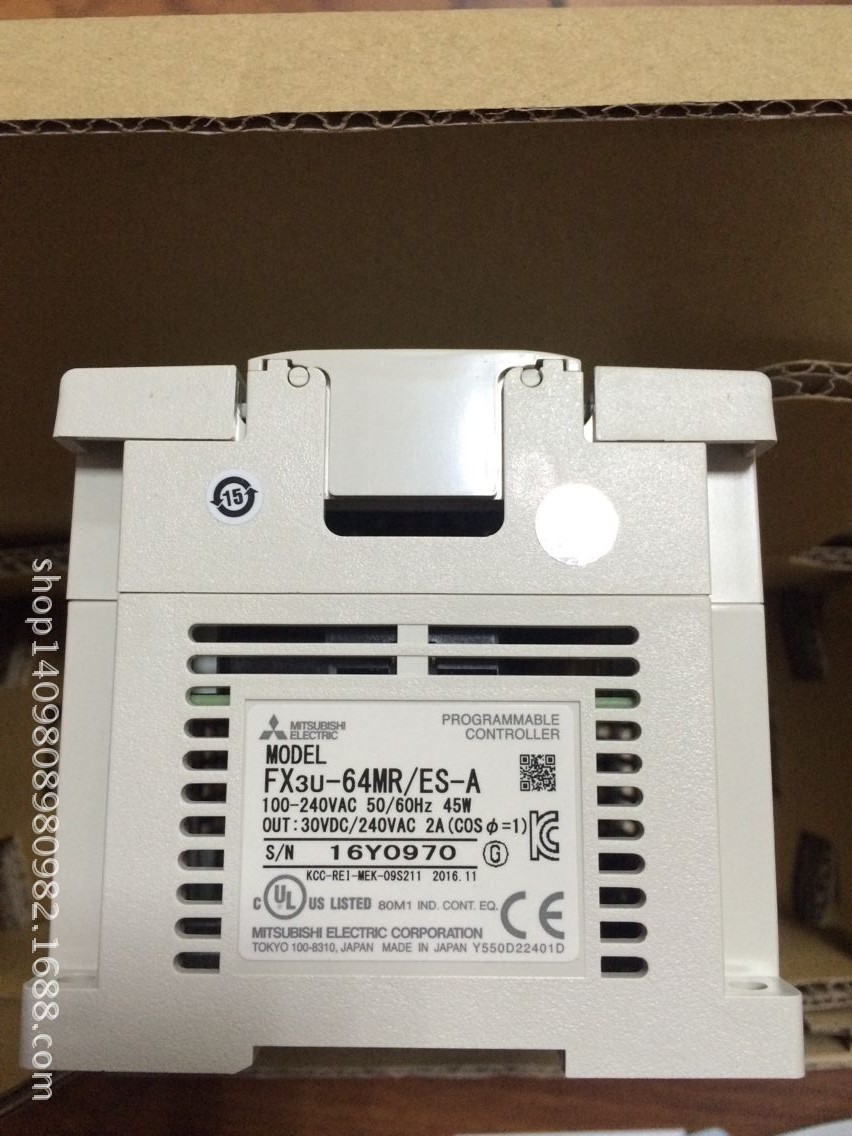

FX3U-64MR-ES-A 產品詳細介紹：
【FX3U-64MR/ES-A電源規格】
◆ 電源電壓：AC100~240V
◆ 電源電壓允許范圍：AC85~264V
◆ 額定頻率：50/60Hz
◆ 允許瞬時停電時間：對l0ms以下的瞬時停電會繼續運行。
電源電壓為AC200V的系統時，可以通過用戶程序，可在10~100ms之間更改。
◆ 電源保險絲：250V 5A
◆ 沖擊電流：最大30A 5ms以下/AC100V,最大65A 5ms以下/AC200V
◆ 消耗功率：45W
◆ DC24V供給電源：600mA以下
◆ DC5V內置電源：500mA以下
【FX3U-64MR/ES-A輸入規格】
◆ 輸入形式：漏型/源型
◆ 輸入點數：32
◆ 輸入的連接方式：拆裝式端子排(M3螺絲)
◆ 輸入信號電壓：AC電源型：DC24V ±10% DC電源型：DC16.8~28.8V
◆ 輸入阻抗:X000~X005(3.9KΩ) X006~X007(3.3KΩ)
◆ 輸入信號電流：X000~X005(6mA/DC24V) X006~X007(7mA/DC24V)
◆ ON輸入感應電流：X000~X005(3.5mA以上) X006~X007(4.5mA以上)
◆ OFF輸入感應電流：1.5mA以下
◆ 輸入信號形式：無電壓觸點輸入
漏型輸入時：NPN開集電極型晶體管
源型輸入時：PNP開集電極型晶體管
◆ 輸入回路隔離：光耦隔離
◆ 輸入動作的顯示：光耦驅動時面板上的LED燈亮
◆ 輸入回路結構圖
【FX3U-64MR/ES-A輸出規格】
◆ 輸出種類：繼電器
◆ 輸出點數：32
◆ 輸出的連接方式：拆裝式端子排(M3螺絲)
◆ 外部電源：AC240V以下
◆ 最大電阻負載：2A/1點
每個公共端的合計負載電流如下
·輸出1點/1個公共端：2A以下
·輸出4點/1個公共端：8A以下
·輸出8點/1個公共端：8A以下
◆ 最大感性負載：80VA
◆ 最小負載：DC5V 2mA
◆ 開路漏電流：無
◆ 輸出響應時間：約10mS
◆ 回路隔離：機械隔離
◆ 輸出動作的顯示：繼電器線圈通電時面板上的LED燈亮
◆ 輸出回路結構圖
FX3U-64MR/ES-A重量：1.0kg
FX3U-64MR/ES-A外形尺寸W*H*D[mm]：220*86*90
