5kw手推式汽油發電機
汽油發電機組控制電路數字化設計方案
汽油發電機組是某型雷達的配套設備。發電機組控制保護電路采用模擬電路實現，保護電路基準采用電位器調整設置，由于機組工作時的強烈振動易使電位器調定位置改變，引起保護電路的基準發生變化，使機組不能正常工作。
現代電子產品中越來越多地采用數字電路和計算機程序控制。數字電路的優點是抗干擾能力強、工作穩定，可有效避免因元器件參數變化造成的設備性能下降。采用計算機程序控制后，可以將必要的參數固化在程序中或存儲在非易失性存儲器中，從根本上解決了因設置基準變化造成的工作異常。因此，針對某型汽油發電機組在使用中發現的問題，提出了采用數字電路和計算機程序控制對機組控制保護電路進行改進設計。
5kw手推式汽油發電機
控制保護過程分析
（1）輸出電壓設置。
圖2中基準電壓為箝位電壓。如圖2所示，當調節電壓設置電位器使設置電壓上升或下降時，控制比較器輸出脈沖將變寬或變窄，發電機勵磁繞組導通時間隨之變化，發電機輸出電壓也將按比例上升或下降，直至到達穩定狀態。
（2）輸出電壓穩定。
發電機輸出電壓，經電壓互感器取樣后反饋到控制比較器。當設置電壓固定且沒有負載變化引起輸出電壓變化時，控制比較器將輸出寬度固定的脈沖控制激勵管和功率管接通勵磁繞組。由于勵磁繞組導通時問固定，輸出電壓處于一個穩定值。
再如圖2所示，當發電機輸出電壓發生變化時，由于基準電壓與設置電壓不變，控制比較器將調整輸出脈沖寬度，最終將使輸出電壓重新穩定在設置值上。
（3）輸出保護。
發電機輸出電壓與輸出電流，經電壓互感器和電流互感器取樣后接入到保護比較器。當發電機輸出電壓高于預置的輸出電壓上限或低于預置的輸出電壓下限、輸出電流大于預置的輸出電流上限時，保護比較器的輸出強行使激勵管截止，控制比較器輸出信號無效，勵磁繞組導通控制功率管無輸入激勵信號也處于截止?fàn)顟B(tài)，使勵磁繞組無勵磁電流，發電機停止輸出。

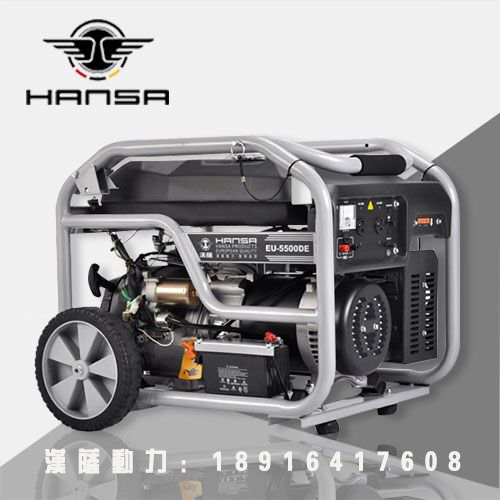

| 5KW單相電啟動汽油發電機 | ||
| 型號 | EU-5500DE | |
| 頻率 | Hz | 50 |
| 額定輸出功率 | KW | 5 |
| zui大輸出功率 | KW | 5.5 |
| 額定電壓 | V | 230/400 |
| 蓄電池電容 | Ah | 9 |
| 汽油機 | EU390D | |
| 相數 | 單相 | |
| 汽油機類型 | 單杠 四沖程 OHV | |
| 排量 | CC | 389 |
| 點火系統 | 晶體管磁鐵點火 | |
| 燃油箱容積 | L | 25 |
| 耗油量 | g/(kw.h) | ≤375 |
| 工作時間 | H | 8 |
| 機油容量 | L | 1.1 |
| 外形尺寸：長X寬X高 | mm | 677*532*551 |
| 蓄電池電壓 | V | 12 |
| 凈重 | KG | 80 |
| 售后服務 | 漢薩原裝 全國聯保 | |
| 質量保證 | 質保一年 終身維護 | |
| 產品信息 | 含17%增值稅 | |
| 聯系人 | 龔夢（經理） | |
| 咨詢熱線： | 021-60792127/18916417608 | |
售后服務：
1、服務宗旨：快速、果斷、準確、周到、徹底
2、服務目標：服務質量贏得用戶滿意
3、服務效率：保修期內如設備出現故障，可到您所在的當?shù)鼐S修點進行售后服務、或可把機器反送到公司，在保修期內一確費用都由公司承擔。
4、 服務原則：產品保修期為十二個月，在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。在保修期外我公司售后人員一對一客服，一年12次年回訪及調查用戶使用情況。
