一、設備主要技術參數： 1：工作流量： 6－8kg/min 2：工作壓力： 8－15Mpa 3：消耗功率： 〈10KW 4：原料配比： 1：1 5：電源： 220V/50Hz/20A 6：加熱方式： 3路分別加熱 7：加熱溫度： 0－80℃ 8：加熱功率： 4500W 9：設備輸入空氣壓力：0.3-0.8Mpa 10：設備總耗氣量： 1.2m3/min 11：外型尺寸： 660mm×660mm×1100mm
二：設備主要組成： 1：噴槍 2：供料泵（2：1） 3：比例泵（15：1) 4：溫度控制器 5：加熱裝置 6：空氣過濾及限壓裝置 7：泵架及結構架 8: 料管組 1）15m高壓保溫料管組 2）1.5m與槍連接高壓料管 3）低壓輸料管
高壓噴涂機結構原理：

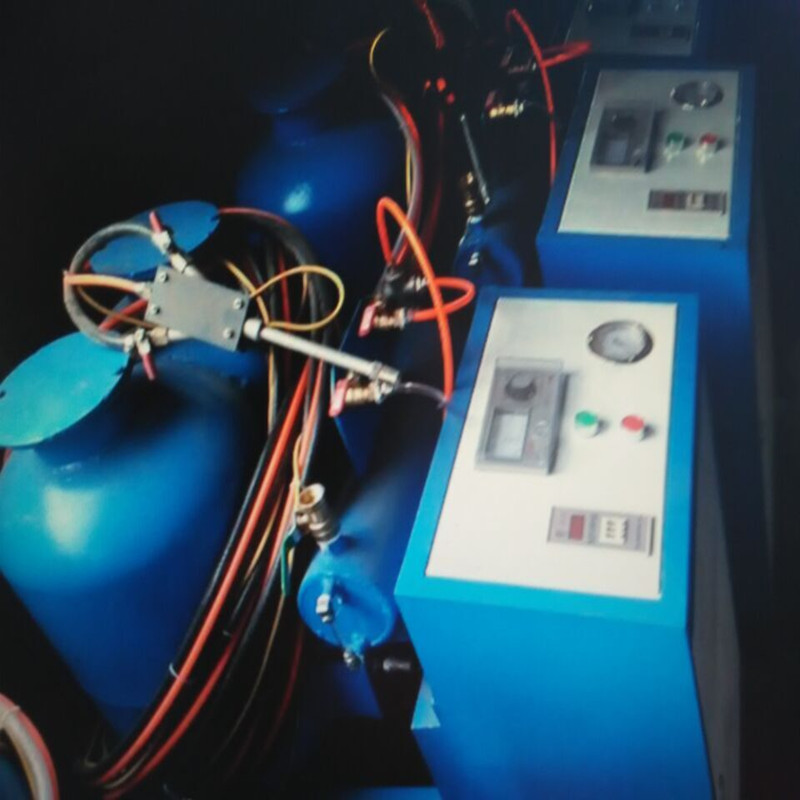

XL-II型高壓無氣噴涂機采用山奈斯φ125/80雙路汽缸作為壓力源，從而保證了原料混合時所需 的混合壓力。高壓噴涂機電器控制部分選用進口智能儀表，標準工控電源、固態繼電器工作穩定性更可靠。雙2500W的 加熱器、27.5M長的加熱保溫管路，確保了原料的有效加熱和所加熱原料在管路中熱量不損失，降低了原料 混低了原料混合時的粘度值。高壓噴涂機采用兩只2：l的供料泵，高壓噴涂機固定的1:1比例泵確保原料的配比在任何溫度下不產 生變化，從而使原料混合更均勻、充分。高壓噴涂機自潔式噴槍適宜間歇式操作和連續噴涂。
低壓噴涂機結構原理：

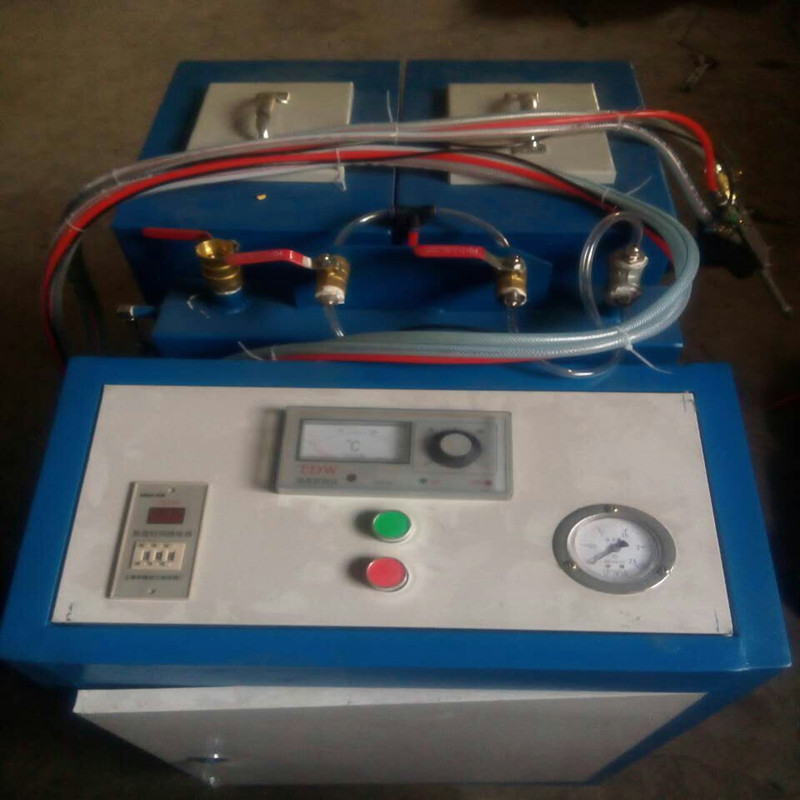

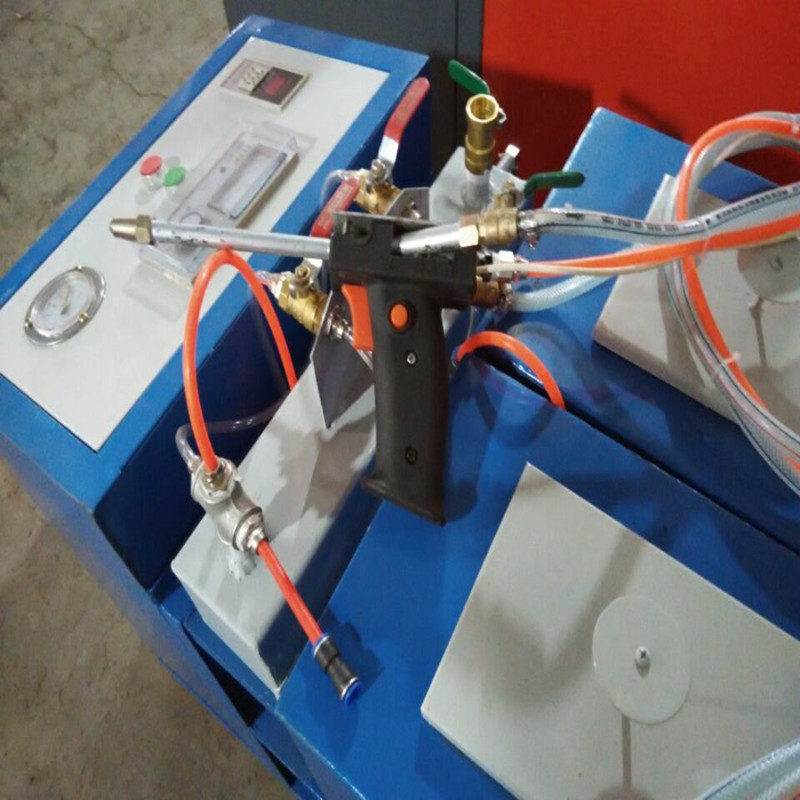

本機設有左、右兩支藏料箱各為28公斤獨立料箱。兩種不通的液料，各自從這兩支料箱中分別進入兩臺環形活塞計量泵，啟動電機，通過齒輪變速箱同時帶動兩臺計量泵運轉，兩種液料各自按預先單組調好的配比同時輸送到噴頭。并由進入噴頭內的壓縮空氣，混合后的液料隨著壓縮空氣從噴頭的噴嘴中噴射到件上，從而完成噴涂發泡現場施工。
