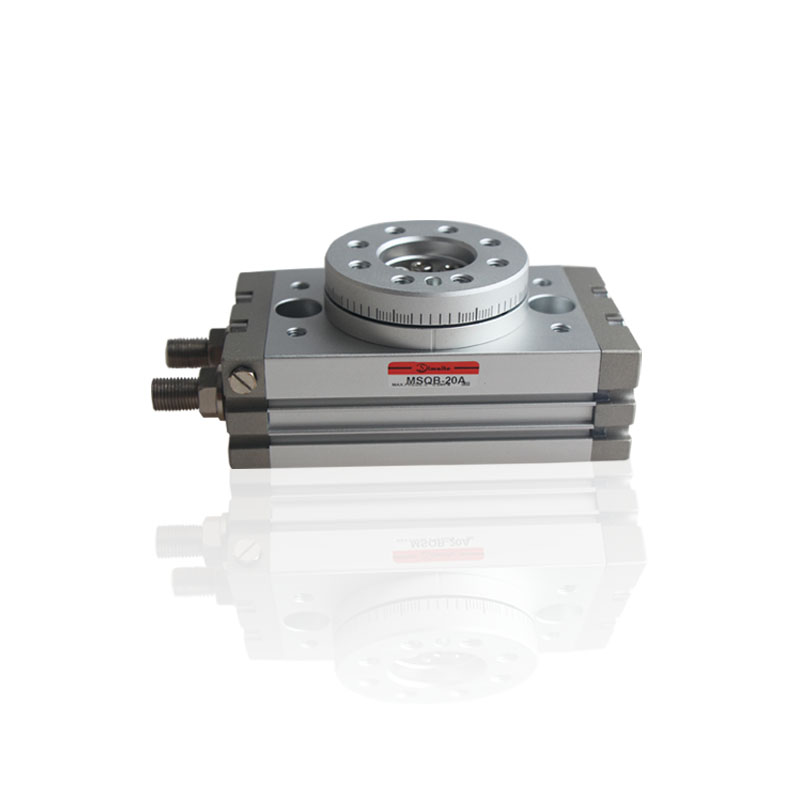

MSQB系列氣缸是齒輪齒條式旋轉氣缸，有運轉平穩，輸出力大，安裝使用方便等優良特點。
MSQB系列旋轉氣缸可分為附調整螺絲型與液壓緩沖器型，附調整螺絲型使用壓力為0.1~1.0MPa，重復精度為0.2°，允許動能0.007~0.56J，擺動穩定時間0.2-1.0s/90°~0.2-2.5s/90°，緩沖形式為加防撞墊型緩沖；附液壓緩沖器型使用壓力為0.1~0.6MPa，重復精度為0.05°，允許動能0.039~2.9J，擺動穩定時間為0.2-0.7s/90°~0.2-1.0s/90°，緩沖形式為液壓緩沖。
旋轉氣缸的選用注意事項：
（1）回轉角度最大轉角為190°，實際回轉角度必須在氣缸允許的最大回轉角度之內；
（2）計算負載回轉所需必要力矩，結合實效力矩圖，選擇輸出力矩合適的氣缸；
（3）計算負載實際最大運動能量，務必保證最大動能在所選取氣缸允許能量范圍內，動能過大會導致內部零件損壞，動能較大時宜選用附液壓緩沖器旋轉氣缸。
