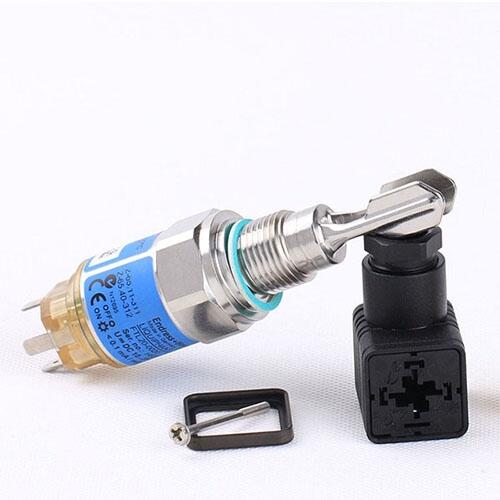

E+H音叉物位計/音叉開關FTL20常用于食品行業儲罐、攪拌器和管道中液體的限位測量，是一款限位開關，滿足各國高衛生標準要求。FTL20不受介質電導率、堆積、擾動、流動、氣泡的影響，是浮球開關、電導式電容式、光學傳感器的理想替代品。FTL20不適用于危險場合和介質溫度高于150℃的場合。
一、音叉物位計/音叉開關FTL20的應用
FTL20是一種液體限位開關，適用于儲罐、帶攪拌器罐及管道。它可以作為浮控開關的替代品，應用于堆積、擾動、液體流動及氣泡的場合。
二、音叉物位計/音叉開關FTL20的性能和優點
1、操作安全性、可靠性高，且適用范圍廣
2、外部的LED顯示可進行現場控制
3、緊湊的結構可安裝在難于安裝的地方
4、堅固的不朽鋼外殼（316L）
5、插頭連接便于維護
6、介質溫度可達150℃
三、音叉物位計 FTL20選型表
FTL20 - A B C D
A表示含義：認證 ；B表示含義：過程連接 ；C表示含義：開關輸出 ；D表示含義：應用、電纜入口
A-認證:
|
0 |
非防爆場合, WHG, 泄漏檢測 |
|
3 |
CSA General Purpose, CSA C US |
|
9 |
特殊型,用戶自定義 |
|
|
|
B-過程連接:
|
0 |
螺紋 ISO228 G1/2, 316L |
|
1 |
螺紋 ISO228 G3/4, 316L, 安裝 >焊座附件 |
|
6 |
螺紋 ISO228 G1, 316L |
|
7 |
螺紋 ISO228 G1, 316L, 安裝 >焊座附件 |
|
2 |
螺紋 ANSI NPT1/2, 316L |
|
3 |
螺紋 ANSI NPT3/4, 316L |
|
4 |
螺紋 DIN2999 R1/2, 316L |
|
5 |
螺紋 DIN2999 R3/4, 316L |
|
9 |
特殊型,用戶自定義 |
C-開關輸出:
|
1 |
2-接線 19-253VAC |
|
2 |
3-接線 PNP 10-35VDC |
|
3 |
ASI Bus |
|
9 |
特殊型,用戶自定義 |
D-應用、電纜入口
|
0 |
100℃; 插接頭 ISO4400 Pg11, IP65/67 |
|
4 |
100℃; 插接頭 ISO4400 NPT1/2, IP65 |
|
5 |
100℃; 插接頭 M12, IP67 |
|
6 |
100℃; 插接頭 QUICKON, IP65 |
|
B |
150℃; 插接頭 ISO4400 Pg11, IP65/67 |
|
C |
150℃; 插接頭 ISO4400 NPT1/2, IP65 |
|
D |
150℃; 插接頭 M12, IP67 |
|
E |
150℃; 插接頭 QUICKON, IP65 |
|
9 |
特殊型,用戶自定義 |
四、音叉物位計/音叉開關FTL20的功能與系統設計
1、測量原理
a.壓電晶體驅動下，FTL20的叉體以共振頻率振動。
b.叉體被液體覆蓋時，振動頻率發生改變。FTL20的電子插件監控共振頻率，判斷叉體處于自由振動 狀態，還是己被液體覆蓋。
2、測量系統
a.Liquiphant T FTL20 限位開關
b.可編程邏輯控制器(PLC)、微型接觸器、電磁閥或AS接口總線
五、音叉物位計/音叉開關FTL20性能參數
|
測量原理 |
液體音叉 |
|
特點/應用 |
緊湊型儀表，不受介質特性的影響，工廠自動化 |
|
電源/通信 |
19 ... 253V AC，10 ... 35V DC-PNP，ASI總線 |
|
環境溫度 |
-40...70℃；-25...70℃(ASi) |
|
過程溫度 |
-40...150℃ |
|
過程壓力（絕壓）/最大過壓限定值 |
真空可達40 bar |
|
介質的最小密度 |
0,7g/cm3，(0,4g/cm3 可選) |
|
主要接液部件 |
316L |
|
過程連接 |
"G1/2A, G3/4A, G1A, NPT1/2", NPT3/4", R1/2",
R3/4" |
|
衛生型過程連接 |
焊接接頭的齊平安裝 |
|
傳感器長度 |
64mm |
|
通信 |
AC, DC-PNP, ASi |
|
證書/認證 |
CSA，WHG，GL Marine，軌道認證 |
|
替代產品 |
Product phase out planned, |
六、音叉物位計/音叉開關FTL20安裝指南
1、安裝方向
Liquiphant T FTL20可以安裝在容器或管道的任意位置上。泡沬對傳感器功能無影響。
2、連接電纜
AC/DC-PNP型，可達1000 m
AS接口型：符合IEC 62026-2標準
