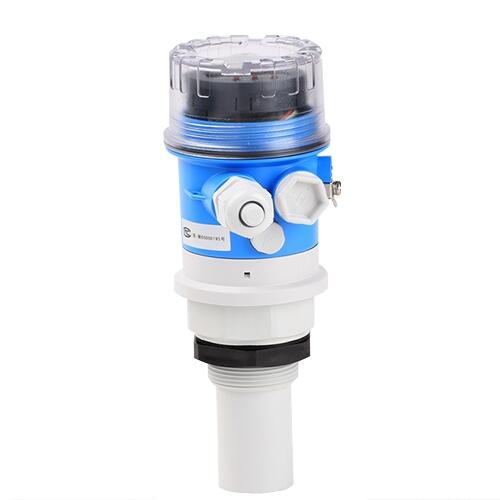

FMU30-AAHEAAGGF一體化超聲波物位測量?jī)x用于液體、漿料和固料的非接觸式物位測量。
FMU30-AAHEAAGGF超聲波液位計非接觸式測量，最低維護成本；簡單的菜單引導方便儀表調試；現場包絡線顯示，讀取測量值
[AA] 認證: 非防爆場合
[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AA] 傳感器；量程；盲區: 1-1/2"; 5m 液體/2m 固體; 0.25m
[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP
型號：
| FMU30-AAHFAAGGF/5米 |
| FMU30-AAHFABGHF/8米 |
| FMU30-AAHEAAGGF |
| FMU30-AAHEABGHF |
FMU30-AAHEAAGGF超聲波液位計功能
傳感器直接向介質表面發射超聲波脈沖信號。脈沖信號在介質表面發生反射，反射信號被傳感器接收。儀表測量發射與接收脈沖信號的時間差?；跁r(shí)間差和聲速，計算傳感器膜片與介質表面間的距離。
FMU30超聲波液計技術參數
連續量/液體
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
一體式超聲波變送器 |
|
電源/通信 |
兩線制 |
|
測量精度 |
+/- 3 mm或設定量程的+/- 0.2 % |
|
環境溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程壓力(絕壓)/最大過壓限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
過程連接 |
G 1-1/2" |
|
G 2" |
|
|
盲區距離 |
1 1/2"傳感器：0.25 m (0.8 ft) |
|
2"傳感器：0.35 m (1.15 ft) |
|
|
最大測量距離 |
1-1/5"傳感器：5 m (16 ft) |
|
2"傳感器：8 m (26 ft) |
|
|
輸出 |
4...20 mA |
|
可選項 |
安裝附件： |
|
UNI法蘭2"...4" |
|
|
應用限制 |
強化學腐蝕： |
|
FMU41/42 / FDU9x |
|
|
泡沫/強擾動： |
|
|
FMU42 / FDU91 |
|
|
快速加料/排料： |
|
|
FMU90 + FDU9x |
|
|
限位檢測： |
|
|
FMU90 + FDU9x |
技術參數
連續量/固體
|
測量原理 |
超聲波物位儀 |
|
特點/應用 |
一體式超聲波變送器 |
|
電源/通信 |
兩線制 |
|
測量精度 |
+/- 3 mm或設定量程的+/- 0.2 % |
|
環境溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程溫度 |
-20 °C...+60 °C (-4 °F...+140 °F) |
|
過程壓力(絕壓)/最大過壓限定值 |
0.7 bar ... 3 bar abs (10 psi ... 44 psi) |
|
主要接液部件 |
PP/EPDM |
|
過程連接 |
G 1-1/2" |
|
G 2" |
|
|
盲區距離 |
1 1/2"傳感器：0.25m |
|
2"傳感器：0.35m |
|
|
最大測量距離 |
1-1/2"傳感器：2 m (6.6 ft) |
|
2"傳感器：3.5 m (11 ft) |
|
|
輸出 |
4...20 mA |
|
應用限制 |
注意測量范圍圖示 |
