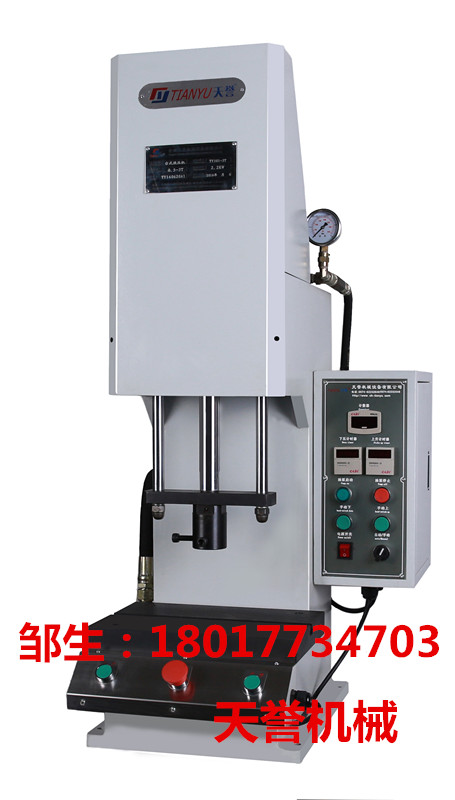

1.該系列液壓壓床以1-15MPA的液體壓力為動力源,外接三相AC380V 50HZ或三相AC220 60HZ交流電源.總耗電功率不超過3.7KW.
2.該系列設備以液體作為介質來傳遞能量，控制靈活，易實現自動化，運行速度
勻速平穩，與氣壓設備相比，速度和壓力可調可控，出力調節范圍大，獨立性強，性能更穩定，能大大提高產品的壓裝質量。
3.設備待機時噪音不超過80分貝.
4.采用整體焊接的堅固開式結構,可使機身保持足夠的的鋼性,同時擁有方便的操作空間,
5.分手動和半自動兩種控制方式,手動可將壓裝上模停在任意行程范圍內,配有緊急回升按鈕,也可加裝紅外線護手裝置.
6.該系列壓床的壓裝行程一般通過計時器,壓力開關,位置感應器,或客戶本身的模具進行控制
7.壓裝主軸的回升高度,可通過計時器,或位置感應器任意行程范圍內調整.
8.主軸的下降回升速度勻?yàn)?tf為90MM/S, 5tf為75MM/S, 10tf為68MM/S.
9.壓力、行程、保壓時間、閉合高度客戶均可自行調整,方便操作；
10.液壓系統計內置機架內,外觀整潔,輕巧,穩重
11.具有自動計數功能,可也加裝測力顯示器,可依客戶要求定做,
12.該系列液壓機械出力范圍有3-50. 可選.(1tf=1000kgf=9.8KN)
規范
|
規格
|
TY301-30
|
TY301-50
|
TY301-100
|
TY301-150
|
TY301-200
|
|
理論出力
|
30
|
50
|
100
|
150
|
200
|
|
行程范圍
|
100-150mm
|
100-150mm
|
100-150mm
|
100-150mm
|
100-150mm
|
|
最大工作高度
|
160mm
|
160mm
|
160mm
|
200mm
|
200mm
|
|
工作臺有效面積
|
350χ240mm
(400χ300)
|
350χ240mm
(400χ300)
|
350χ240mm
(400χ300)
|
400χ300mm
|
400χ300mm
|
|
油缸下壓速度
|
125mm/sec
|
100mm/sec
|
100mm/sec
|
80mm/sec
|
80mm/sec
|
|
油缸上升速度
|
125mm/sec
|
100mm/sec
|
100mm/sec
|
80mm/sec
|
80mm/sec
|
|
操作壓力
|
6Mpa
|
6Mpa
|
13Mpa
|
10Mpa
|
16Mpa
|
|
軸孔尺寸
|
φ20χ40L
|
φ20χ40L
|
φ20χ40L
|
φ25χ40L
|
φ25χ40L
|
|
電源
|
AC380V三相
|
AC380V三相
|
AC380V三相
|
AC380V三相
|
AC380V三相
|
|
馬達功率
|
2HP(1.5kw)
|
3HP(2.2kw)
|
3HP(2.2kw)
|
5HP(3.7kw)
|
5HP(3.7kw)
|
|
操作種類
|
自動/手動
|
自動/手動
|
自動/手動
|
自動/手動
|
自動/手動
|
|
操作方式
|
雙手操作
|
雙手操作
|
雙手操作
|
雙手操作
|
雙手操作
|
|
油容量
|
約40L
|
約40L
|
約60L
|
約100L
|
約100L
|
|
本機重量
|
約220kg
|
約260kg
|
約300kg
|
約350kg
|
約350kg
|
|
